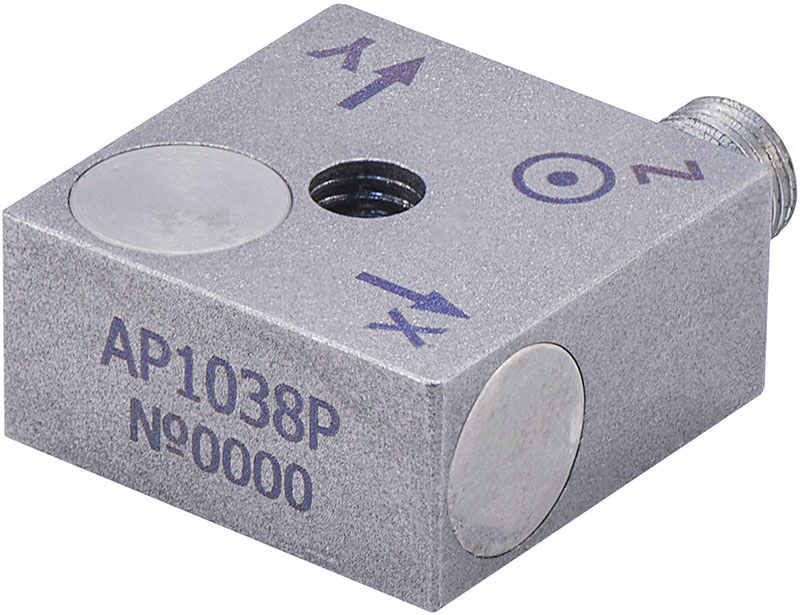

AP1038P датчик вибрации
Вибропреобразователь общего назначения трехкомпонентный с поверкой
Цена 89.070,00 руб
Каталог вибропреобразователей
Назначение вибропреобразователя AP1038P
Трехкомпонентный вибропреобразователь AP1038P предназначен для одновременного измерения трёх взаимноперпендикулярных составляющих пространственного вибрационного и ударного ускорения в составе портативных диагностических систем и при лабораторных исследованиях.
Описание
Описание вибропреобразователя AP1038P
Принцип действия датчиков AP1038P основан на генерации электрического сигнала (заряда), пропорционального воздействующему ускорению.
В конструкции датчиков AP1038P использована механическая схема с пьезокерамическим элементом, работающим на сдвиг. В зависимости от диапазонов измерений и конструктивных особенностей датчики выпускаются в нескольких модификациях.
Особенности вибропреобразователя AP1038P
- Конструкция с тремя сдвиговыми чувствительными элементами.
- Имеет горизонтальный разъем AR09 (3-х штырьковый, М6).
- Сочетание миниатюрности и приемлемой чувствительности.
Номер в Госреестре средств измерений РФ: 63426-16.
Технические характеристики
Технические характеристики вибропреобразователя AP1038P
| Наименование | Значение |
| Коэффицент преобразования | 10 мВ/м/с² |
| Относительный коэффицент поперечного преобразования (менее) | 0,05 |
| Рабочий диапазон частот, Гц | 0,5…10000 |
| Максимальное значение аплитуды измеряемой величины | 500 м·с² |
| Максимальный удар (пиковое значение) | 2500 g |
| Частота установочного резонанса в осевом направлении (более) | 24 кГц |
| Уровень шума, СКЗ [1 Гц ÷ 10 кГц ] (менее) | 0,0005 м/с² |
| Выходное сопротивление менее | 500 Ом |
| Уровень постоянного напряжения на выходе | 10…13 В |
| Питание - напряжение - ток |
18…30 В 2…20 мА |
| Время установления рабочего режима | 4 с |
| Диапазон рабочих температур | -55…125°C |
| Тип соединителя | AR03 (10-32 UNF) |
| Направление вывода | горизонтальный |
Номер в Госреестре средств измерений РФ
63426-16
