KIT-MA4 Комплект адаптеров
вибродатчиков
Назначение комплекта адаптеров KIT-MA4
Комплект адаптеров 110-KIT-MA-4 предназначен для установки трехкомпонентных вибродатчиков на различных поверхностях при измерениях общей и локальной вибрации.
Описание
Описание комплекта адаптеров KIT-MA4

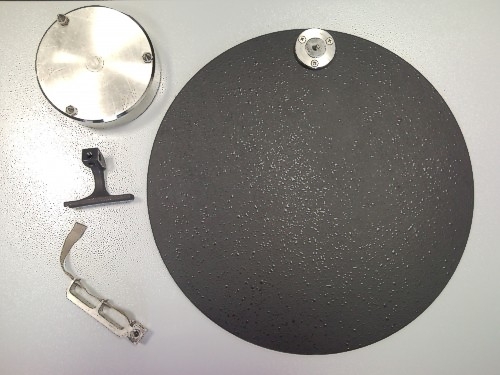

В состав комплекта KIT-MA4 входят:
- 002КР - адаптер кисти руки однопозиционный,
- 022КБ - адаптер трубчатой поверхности,
- 003РД - резиновый диск для измерения общей вибрации на сиденье,
- AW-01-1 - восковая мастика,
- 003ОП - платформа напольная,
- АМ01 - магнит установочный.
Рекомендации по выбору адаптеров
Рекомендации по выбору установочного адаптера
Установочные адаптеры
| Адаптер | Краткое описание |
| 003ОП/ 004ОП |
Платформа напольная для измерений вибрации на полу. Применяется для измерений общей или коммунальной вибрации, либо вибрации на массивных (сотни кг) жёстких объектах. Датчик крепится с помощью резьбовой шпильки М5 |
| 002ОТ | Платформа-диск для измерений вибрации 3-компонентным датчиком на жестком и плоском сиденье. Датчик крепится с помощью резьбовой шпильки М5 |
| 003РД | Полужесткий диск для установки 3-компонентного датчика 1V151HC-100 (-10), АР2082М-100 или АР2038Р-100 (-10). Применяется для измерений вибрации на сиденьях. |
| 002КР | Адаптер кисти руки (одно положение установки 3-компонентного датчика). Зажимается между пальцами рук и рукояткой вибрирующего инструмента. Может зажиматься не рукой, а стяжками. Датчик крепится с помощью резьбовой шпильки М5 |
| 022КР | Адаптер рукоятки для измерений. Зажимается между ладонью и рукояткой вибрирующего инструмента. Применяется только в тех случаях, когда нет возможности использовать 022КБ и 002КР. Датчик крепится с помощью резьбовой шпильки М5. |
| 022КБ | Адаптер для установки вибродатчика на трубчатую поверхность (рукоятки, рулевое управление и пр.). Оптимальный способ установки акселерометра при измерениях локальной вибрации. Датчик крепится с помощью резьбовой шпильки М5. |
| АМ-01-ОКТ | Магнит для крепления датчика к металлическим магнитным поверхностям. Датчик крепится к магниту с помощью шпильки. Не используется для измерений вибрации выше 800-1000 Гц. Датчик крепится с помощью резьбовой шпильки М5. |
| AW-01-1 | Восковая мастика для установки датчика клеевым способом. Применяется для измерений вибрации в частотном диапазоне не более 300 Гц |
| ММ-01-ОКТ | Площадка для клеевого крепления к поверхности. Датчик крепится к площадке с помощью резьбовой шпильки М5. Клеевое крепление реализуется в соответствии с рекомендациями ГОСТ ИСО 5348. |
| МП-03-ОКТ | Многопозиционная площадка для клеевого крепления к поверхности. Клеевое крепление реализуется в соответствии с рекомендациями ГОСТ ИСО 5348. Датчики крепятся с помощью резьбовой шпильки М5. |
| 005ГР | Адаптер-кол для измерений вибрации на грунте. Обеспечивает крепление от одного до трёх акселерометров. Датчики крепятся с помощью резьбовой шпильки М5. |
|---|
Прочие виброметрические принадлежности
| Принадлежности | Кратное описание |
| 110А-IEPE | Адаптер для подключения датчиков со встроенной электроникой (ICP/IEPE и аналогичные) к микрофонным входам приборов серии Октава, Экофизика, Октафон-М |
| ЭКВ-110-3 | Эквивалент датчиков со встроенной электроникой. Может использоваться для испытаний трактов виброметра либо как адаптер прямого входа ICP/IEPE входов приборов Октава и Экофизика |
| АК21 41E1D3 |
Кабель для трёхкомпонентных акселерометров типа AP2082M, AP2038. Выходные разъёмы - BNC. Типовая длина - 2 м. |
| 41C1D3 010G10R |
Кабель для трёхкомпонентных акселерометров типа 1V151HC, 317А41. Выходные разъёмы - BNC. Типовая длина - 2 м. |
| АК10 03B1D1 |
Кабель для однокомпонентных акселерометров типа 1V101HB-100, 1V101H(T)B-100, AP2037, AP98, AP2098, AP99, AP2099, AP2006. Выходной разъём - BNC. Типовая длина - 2 м. |
| BNCm-BNCf | Кабель-удлинитель BNC-BNC (розетка-вилка). Поставляется с протоколом испытаний с нахождением фактического коэффициента гармоник выходного с кабеля сигнала при разных уровнях и частотах подаваемых с ICP/IEPE преобразователей сигналов. |
| ШМ5Д8 ШМ5Д10 |
Комплект монтажных шпилек М5 длинной 8 или 10 мм. В комплект входит 5 шт. Каждая шпилька имеет с двух сторон плоский шлиц. |
|
|
|
