Назначение виброметра AP5500

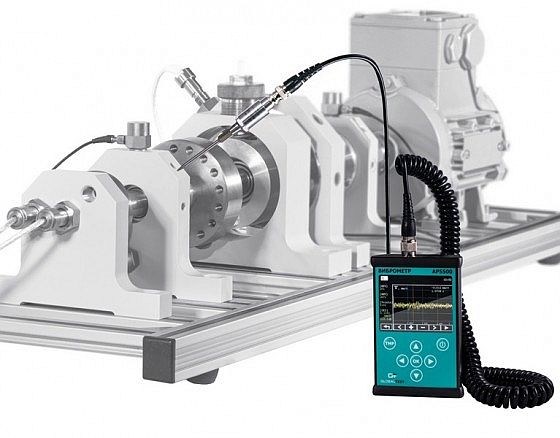

Виброметры АР5500 предназначены для измерений параметров виброускорения в лабораторных и промышленных условиях.
Описание
Описание виброметра AP5500

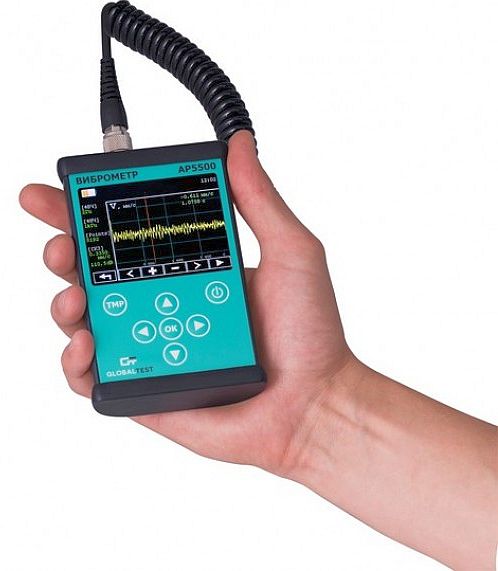

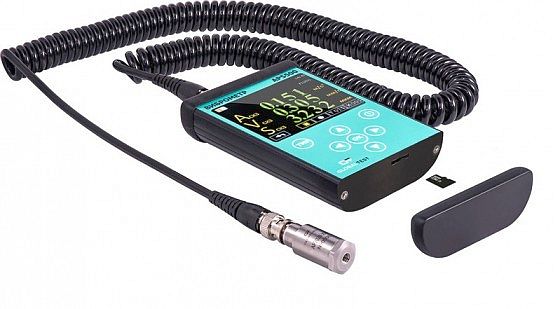

Конструктивно виброметр AP5500 представляет собой переносной измерительный прибор в корпусе из алюминиевого сплава, внутри которого размещён электронный блок. Принцип действия виброметра AP5500 основан на преобразовании сигнала, поступающего от акселерометра при вибрационных воздействиях в низкоимпедансный сигнал напряжения, дальнейшей его оцифровки при помощи 16-разрядного АЦП и записи в энергонезависимую память.
Виброметр АР5500 имеет встроенные фильтры ФНЧ и ФВЧ, позволяющие сформировать пять полос для измерения вибрации. Результаты измерений виброметром AP5500 могут быть представлены в виде СКЗ, амплитуды и размаха виброускорения, виброскорости и вибросмещения во временной и частотной области.

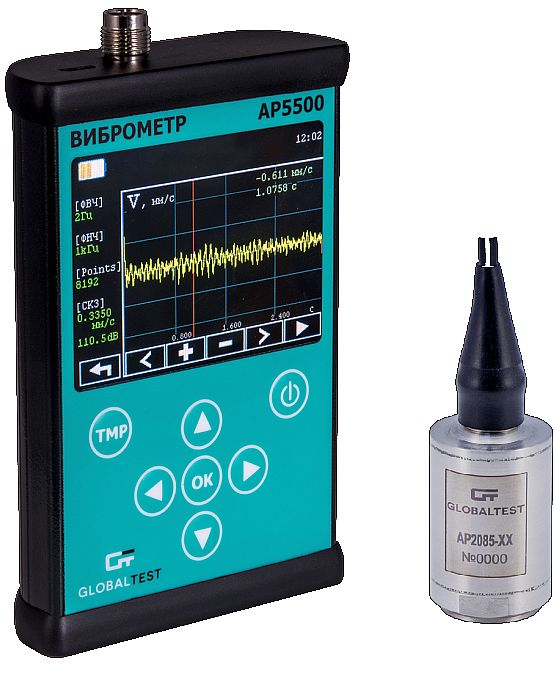

Информацию о режиме работы виброметра AP5500 и представление измеренных величин можно наблюдать на цветном жидкокристаллическом дисплее. Набор выводимых на дисплей виброметра AP5500 параметров зависит от режима измерений. Управление виброметром AP5500 осуществляется с помощью клавиатуры. Все записанные результаты измерений могут быть переданы в ПЭВМ через порт USB.
Встроенный пирометр позволяет дистанционно (на расстоянии) определить температуру объектов измерений.
Виброметр адаптирован для работы с зарядовыми датчиками и датчиками со встроенной электроникой стандарта IEPE (ICP®).
Питание виброметра AP5500 осуществляется от встроенного аккумулятора (+3,7 В/4000 мА/ч) или USB-порта или сетевого зарядного устройства.
Особенности виброметра АР5500
- встроенный пирометр;
- компактный, эргономичный корпус;
- возможность подключения вибропреобразователей с зарядовым выходом и со встроенным усилителем стандарта IEPE;
- одновременное отображение скорости, ускорения и перемещения;
- отображение спектра, осциллограммы сигнала;
- запись сигнала в файл;
- запись измеренных значений в таблицу.
Технические характеристики
Технические характеристики виброметра AP5500
Метрологические характеристики АР5500
| Наименование характеристики | Значение |
| Диапазон измерений СКЗ виброускорения, м/с² | 0,1…330* |
| Рабочий диапазон частот, Гц | 1…10000* |
| Пределы допускаемой относительной погрешности измерений СКЗ виброускорения на базовой частоте 160 Гц, % |
±5 |
| Неравномерность частотной характеристики в рабочем диапазоне частот, % | ±30 |
Основные технические характеристики АР5500
| Наименование характеристики | Значение |
| Внешнее напряжение питания постоянного тока, В | 5,0±0,5 |
| Напряжение питания подключаемого датчика стандарта IEPE (ICP®), В | 22,0±2,2 |
| Сила тока питания подключаемого датчика стандарта IEPE (ICP®), мА | 4,0±2,2 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при 35 °С, % |
-10…+40 до 95 |
| Габаритные размеры, (высотахширинахглубина), мм, не более | 150х90х30 |
| Масса, кг, не более | 0,3 |
| Гарантийный срок хранения с момента изготовления, месяцев | 42 |
| Гарантийный срок эксплуатации с момента поставки заказчику, месяцев | 36 |
Комплектность
Комплектность виброметра AP5500
- Виброметр АР5500
- Сетевое зарядное устройство ±5 В/2000 мА
- Паспорт
- Компакт-диск (флеш-карта) с ПО
- Программное обеспечение виброметра АР5500. Руководство оператора (копия)
- Руководство по эксплуатации
- Методика поверки.
- Вибропреобразователь AP2098-30-01 (по требованию)
Стоимость виброметра AP5500 с образцовым датчиком AP2098-100-01 с первичной поверкой- 159.700 руб.
