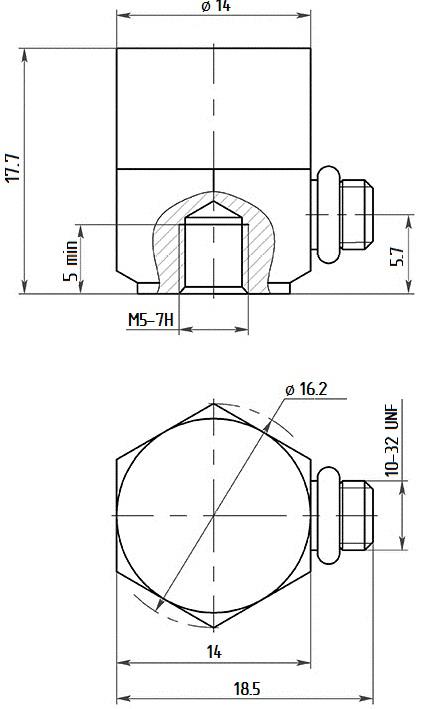

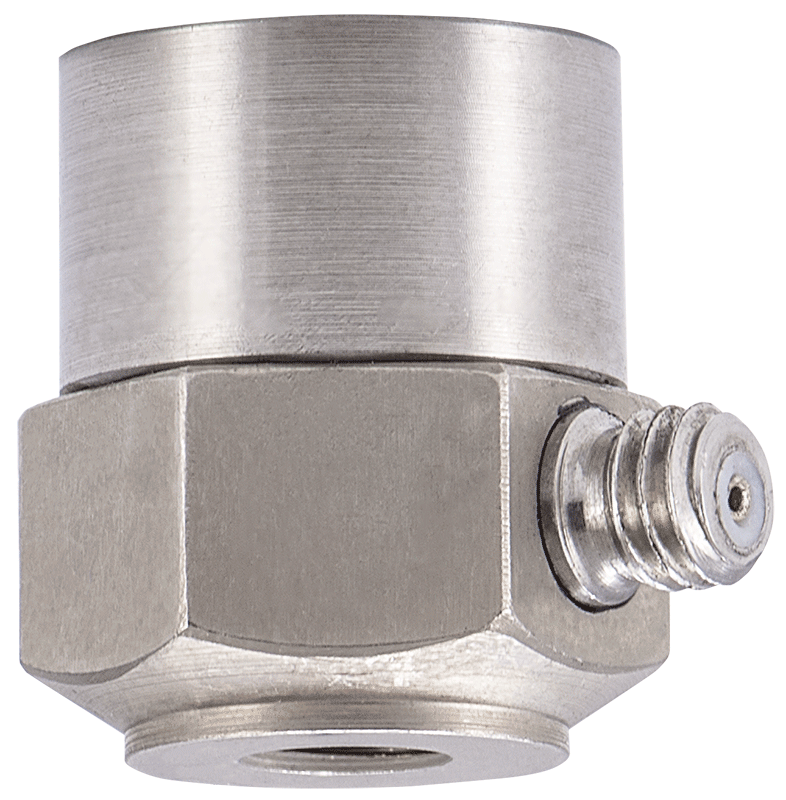

AP1040 Вибропреобразователь

Вибропреобразователь общего назначения. Измерение вибрационного и ударного ускорения

Цена 35.316,00 руб

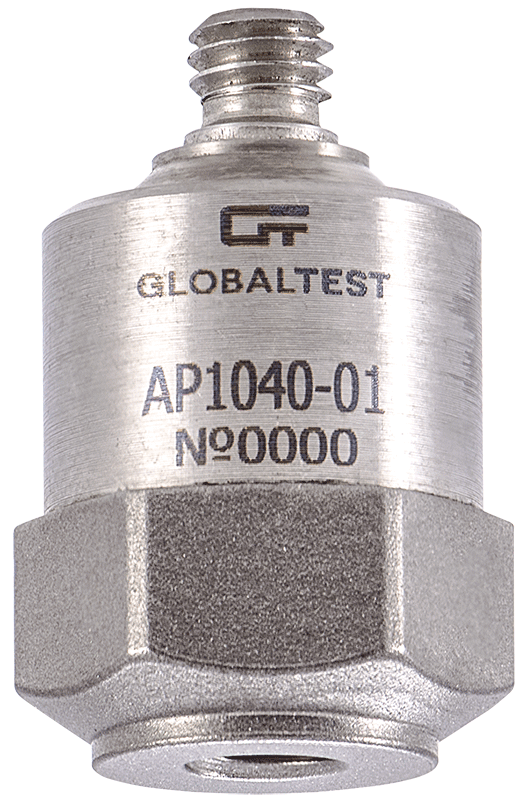

AP1040-01

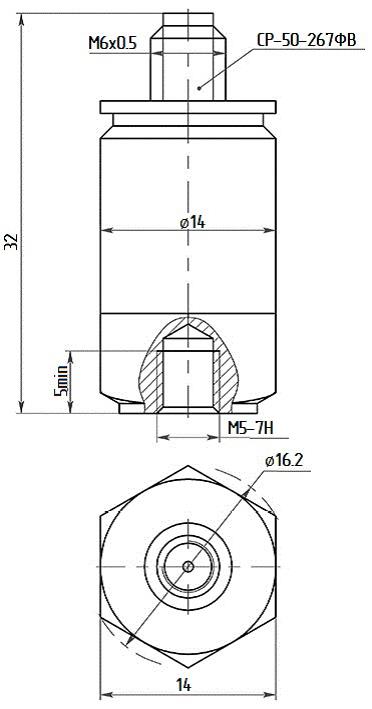

AP1040-01. Чертеж

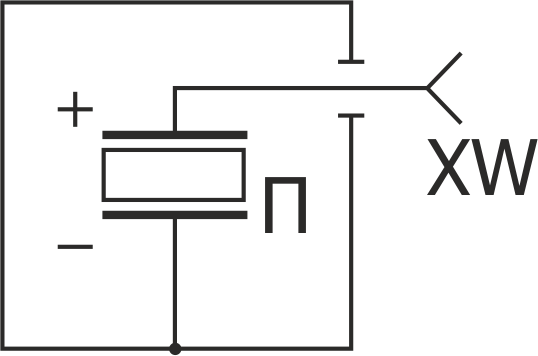

Электрическая схема

AP1040 Вибропреобразователь общего назначения трехкомпонентный со встроенным кабелем с поверкой

Назначение вибропреобразователя AP1040

Вибропреобразователь AP1040 предназначен для AP1040

Описание вибропреобразователя AP1040

Принцип действия датчиков основан на генерации электрического сигнала (заряда), пропорционального воздействующему ускорению.
В конструкции датчиков использована механическая схема с пьезокерамическим элементом, работающим на сдвиг (для АР1011, АР1012, АР1016-ХХ, АР1017 - с кварцевым элементом, работающим в режиме "растяжения-сжатия"). В зависимости от диапазонов измерений и конструктивных особенностей датчики выпускаются в нескольких модификациях. Каждая модификация может иметь несколько исполнений, отличающихся типом соединителя или способом крепления к объекту контроля. Материал корпуса - нержавеющая сталь или титановый сплав.

Особенности вибропреобразователя AP1040

Сдвиговая конструкция работы пьезоэлемента.
Сочетание высоких значений осевой чувствительности и собственной частоты.
Прочная конструкция и герметичный корпус.
Стабильность характеристик и надежность в процессе эксплуатации.
Могут быть использованы для модального анализа.

Номер в Госреестре средств измерений РФ: 63426-16.

Технические характеристики

Технические характеристики вибропреобразователя AP1040

Наименование	Значение
Коэффициент преобразования	2 пКл/м/с²
Относительный коэффициент поперечного преобразования (менее)	0,05
Рабочий диапазон частот	0,5…10000 Гц
Максимальное значение амплитуды измеряемой величины	30000 м·с²
Максимальный удар (пиковое значение)	10000 g
Деформационная чувствительность (менее)	0,025 gм/мкм
Электрическая емкость в нормальных условиях	600…800 пФ
Диапазон рабочих температур	-60…150 °C
Тип соединителя	AR03 (10-32 UNF)
Направление вывода	горизонтальный

Комплектность

Комплект поставки вибропреобразователей AP1040

Вибропреобразователь AP1040
Кабель AK03B6B6 (AR05 [10-32UNF] - AR05 [10-32UNF]) - 2 м
Шпилька AH0110 - 1 шт

Номер в Госреестре средств измерений РФ

16602-12

ОКПД 2

26.51.66.131
