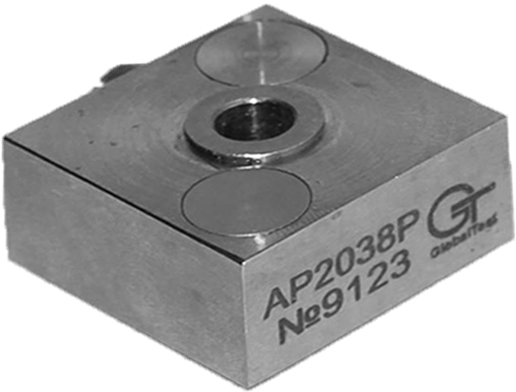

АР2038Р Датчик вибрации 3-компонентный
Каталог вибропреобразователей
Назначение вибропреобразователя AP2038
Вибропреобразователь АР2038 предназначен для преобразования механических колебаний контролируемого объекта в электрический сигнал, пропорциональный вибрационному или ударному ускорению механической системы, одновременно в трёх составляющих пространственного ускорения. Датчик используется в качестве первичного преобразователя в системах технической диагностики и мониторинга в различных отраслях промышленности для измерений вибрационных и ударных ускорений, а также в лабораторных и научных исследованиях.
Описание
Описание вибропреобразователя AP2038
Принцип действия датчика основан на генерации электрического сигнала, пропорционального воздействующему ускорению.
В конструкции датчика использована механическая схема с пьезоэлементом, работающим на сдвиг, и встроенный усилитель, обеспечивающий широкий диапазон питающего напряжения и тока. Предусмотрено разъёмное и неразъёмное соединение датчика и соединительного кабеля. Крепление к объекту контроля осуществляется с помощью винта из комплекта поставки. Материал корпуса - нержавеющая сталь.
Датчик имеет шесть модификаций, специфические особенности которых приведены в таблице
| Тип модификации | Отличительные особенности | |
| Тип кабельной заделки | Коэффициент преобразования | |
| АР2038-10 | неразъёмная | 1 мВ/(м·с-2) |
| АР2038-100 | неразъёмная | 10 мВ/(м·с-2) |
| АР2038-500 | неразъёмная | 50 мВ/(м·с-2) |
| АР2038Р-10 | AR09 | 1 мВ/(м·с-2) |
| АР2038Р-100 | AR09 | 10 мВ/(м·с-2) |
| АР2038Р-500 | AR09 | 50 мВ/(м·с-2) |
Номер в Госреестре средств измерений РФ: 50840-12.
Технические характеристики
Технические характеристики вибропреобразователя AP2038
| Наименование | Значение |
| Коэффицент преобразования - для АР2038-10, АР2038Р-10 - для АР2038-100, АР2038Р-100 - для АР2038-500, АР2038Р-500 |
1 мВ/м/с² 10 мВ/м/с² 50 мВ/м/с² |
| Относительный коэффицент поперечного преобразования (менее) | 0,05 |
| Рабочий диапазон частот, Гц | 0,5…10000 |
| Максимальное значение аплитуды измеряемой величины - для АР2038-10, АР2038Р-10 - для АР2038-100, АР2038Р-100 - для АР2038-500, АР2038Р-500 |
5000 м·с² 500 м·с² 100 м·с² |
| Максимальный удар (пиковое значение) | 2500 g |
| Частота установочного резонанса в осевом направлении (более) | 24 кГц |
Уровень шума, СКЗ [1 Гц ÷ 10 кГц ] (менее) |
0,0005 м/с² 0,0003 м/с² 0,0002 м/с² |
| Выходное сопротивление менее | 500 Ом |
| Уровень постоянного напряжения на выходе - для АР2038-10, АР2038Р-10 - для АР2038-100, АР2038Р-100 - для АР2038-500, АР2038Р-500 |
8…11 В 10…13 В 10…13 В |
| Питание - напряжение - ток |
18…30 В 2…20 мА |
| Время установления рабочего режима | 4 с |
| Диапазон рабочих температур | -55…125°C |
| Тип соединителя | AR03 (10-32 UNF) |
| Направление вывода | горизонтальный |
Комплектность
Комплектность вибропреобразователя AP2038
- Вибропреобразователь АР2038 (АР2038Р)
- Крепежный винт
- Кабель соединительный AK41C6D3 (AR09 [3-контактн. M6*0,5] - 3*BNC) - 2 м (для АР2038Р)
- Паспорт
