Аспиратор ПА-20М-3-2 для отбора проб воздуха (20…100 л/мин) с поверкой

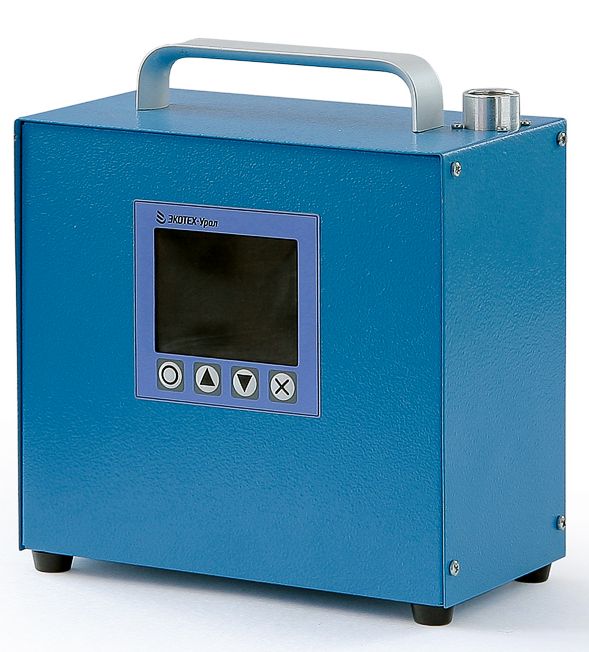

Исполнение 1

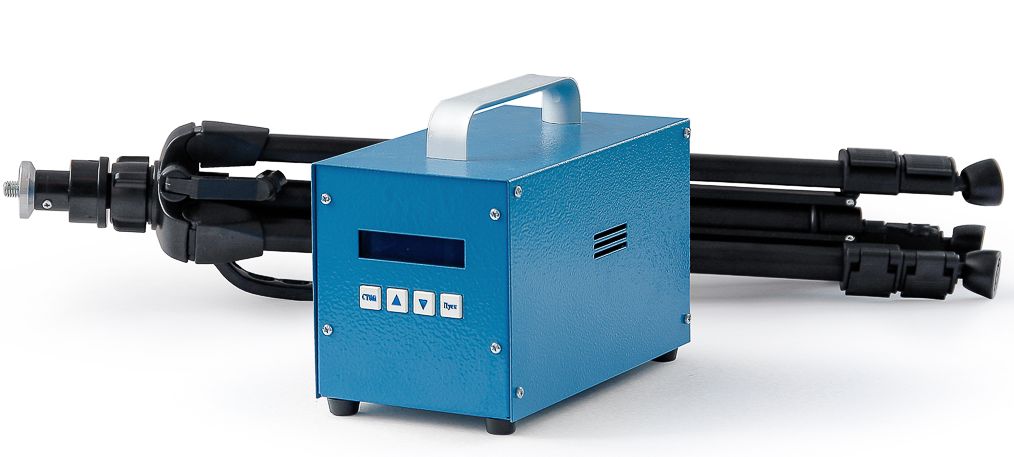

Исполнение 2
Назначение аспиратора ПА-20М-3-2
Аспиратор ПА-20М-3-2 предназначен для отбора разовых проб воздуха рабочей зоны на загрязненность (пыль, газы, аэрозоли и т.д.).
Описание
Описание аспиратора ПА-20М-3-2
Принцип действия аспиратора ПА-20М-3-2 основан на протягивании воздуха через фильтрующие материалы или поглотительные сосуды с помощью встроенного в прибор побудителя расхода в течение заданного таймером интервала времени.
Количественный анализ загрязнений воздуха рабочей зоны и атмосферы производится после их концентрирования, которое осуществляется протягиванием анализируемого воздуха через поглотительные сосуды или фильтрующие материалы, закрепленные в специальных патронах. Объем пробы воздуха определяется по показаниям ротаметров или датчиков расхода (в зависимости от исполнения прибора), встроенных в прибор, и заданному времени отбора Конструктивно аспиратор ПА-20М-3-2 состоит из устройства для протягивания воздуха, контроллера, ротаметра или датчика расхода в зависимости от исполнения прибора, встроенного таймера для задания времени отбора пробы воздуха или счетчика объема.
Аспираторы ПА-20М-3-2 являются одноканальными и выпускаются в пяти исполнениях в зависимости от задаваемых расходов, первичных датчиков (ротаметры или датчики расхода) и вида индикации
Особенности аспиратора ПА-20М-3-2
- программирование времени отбора пробы;
- индикация расхода ротаметром;
- автоматические поддержание расхода;
- встроенный аккумулятор 12 В - 7 А*ч;
- индикация разряда - заряда аккумулятора;
- непрерывный отбор проб в течение 2-2.5 часов.
Технические характеристики
Технические характеристики аспиратора ПА-20М-3-2
| Наименование характеристик | Значение характеристик |
| Диапазоны расхода (для исполнения 3-1 номинальные значения расхода), л/мин |
20…100 |
| Вид индикации | ЖК |
| Время отбора проб воздуха с дискретностью 1 мин, мин | до 120 |
| Дискретность задания времени отбора пробы, мин, более | 1 |
| Пределы допускаемой относительной погрешности таймера (8;): - при задании времени до 2 мин включительно, % - при задании времени свыше 2 мин, % |
±1,0 ±0,5 |
| Пределы допускаемой основной относительной погрешности приборов с датчиками расхода (8), % |
±5 |
| Пределы допускаемой дополнительной погрешности за счет отклонения температуры окружающего воздуха от нормальной на каждые 10 °С, %, не более |
0,5 8 |
| Напряжение питания, В | 12 |
| Потребляемая мощность, В-A, не более | 18 |
| Г абаритные размеры (длина х ширина х высота), мм, не более | 250х230х110 |
| Масса, кг, не более | 5 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре не более 35°С, %, не более - атмосферное давление, кПа |
-10…+40 95 84…106,7 |
| Среднее время восстановления приборов, ч, не более | 8 |
| Средняя наработка на отказ, ч, не менее | 10000 |
| Средний срок службы, лет, не менее | 6 |
Комплектация
Комплектация аспиратора ПА-20М-3-2
- прибор ПА-20М-3-2
- штатив;
- пробоотборная насадка с фильтродержателем ИРА-20-1;
- зарядное устройство.
По отдельному заказу:
- сетевой адаптер
