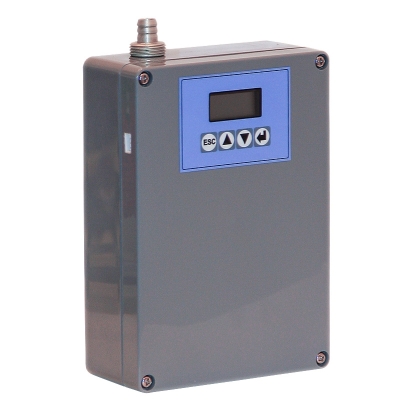

Аспиратор ПА-20М-3-1 взрывозащищенный с поверкой
Взрывозащищенное исполнение
Назначение аспиратора ПА-20М-3-1
Приборы для отбора проб воздуха ПА-20М-3-1 предназначены для измерений заданного объема воздуха при отборе разовых и среднесменных проб воздуха атмосферы и рабочей зоны на загрязненность.
Аспиратор ПА-20М-3-1 взрывозащищенного исполнения предназначен для отбора разовых проб воздуха во взрывоопасных средах в подземных выработках угольных шахт и рудников, опасных по метану и угольной пыли.
Описание
Описание аспиратора ПА-20М-3-1
Отбор проб воздуха производится по одному каналу с расходом 15, 20 л/мин.
Аспираторы ПА-20М-3-1 по общим техническим требованиям соответствуют требованиям ГОСТ Р 51945-2002 и по классификации относится к среднерасходным приборам с аккумулированным питанием. По видам исполнения, по защищенности и устойчивости от воздействия окружающей среды аспиратор ПА-20М-3-1 относится к изделиям ГСП группы В4 или СЗ по ГОСТ Р 52931, исполнение - обыкновенное. По устойчивости к климатическим воздействиям по ГОСТ 15150-69 прибор соответствует исполнению УХЛ категории 4.2, но для работы при температуре окружающей среды воздуха от минус 10 до плюс 40 °С и относительной влажности до 95 % при 35 °С и более низких температурах без конденсации влаги.
Аспираторы ПА-20М-3-1 выпускаются согласно ТУ 4215-008-39906142-2010.
Технические характеристики
Технические характеристики аспиратора ПА-20М-3-1
| Наименование характеристик | Значение характеристик |
| Диапазоны расхода (для исполнения 3-1 номинальные значения расхода), л/мин | 15,20 |
| Вид индикации | ЖК |
| Время отбора проб воздуха с дискретностью 1 мин, мин | до 120 |
| Дискретность задания времени отбора пробы, мин, более | 1 |
| Пределы допускаемой относительной погрешности таймера (8;): - при задании времени до 2 мин включительно, % - при задании времени свыше 2 мин, % |
±1,0 ±0,5 |
| Пределы допускаемой основной относительной погрешности приборов с датчиками расхода (8), % | ±5 |
| Пределы допускаемой дополнительной погрешности за счет отклонения температуры окружающего воздуха от нормальной на каждые 10 °С, %, не более |
0,5 8 |
|
Напряжение питания, В |
7,2 |
| Потребляемая мощность, В-A, не более | 8 |
| Г абаритные размеры (длина х ширина х высота), мм, не более | 160 х 105 х 60 |
| Масса, кг, не более | 0,6 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре не более 35 °С, %, не более - атмосферное давление, кПа |
-10…+40 95 84…106,7 |
| Среднее время восстановления приборов, ч, не более | 8 |
| Средняя наработка на отказ, ч, не менее | 10000 |
| Средний срок службы, лет, не менее | 6 |
- программирование объема отбора пробы;
- цифровая индикация объема;
- автоматические поддержание расхода;
- встроенный аккумулятор 7,2 В - 2,2 А*ч;
- индикация разряда - заряда аккумулятора;
- непрерывный отбор проб в течение 2-3 часов.
Комплектация
Комплект поставки аспиратора ПА-20М-3-1
- прибор,
- зарядное устройство,
- фильтродержатель ИРА-20-1,
- силиконовая трубка Ø10/14 мм (L= 1,0 м),
- сумка для прибора
Исполнения аспиратора ПА-20М-3-1
- ПА-20М-3-1 - 96.687 руб.
- ПА-20М-3-1 взрывозащищенное исполнение (PO ExiaIMa) - 135.343 руб.
