ОМЕГА-Р
Назначение теплосчетчика-регистратора ОМЕГА-Р
Электромагнитные расходомеры-счётчики ОМЕГА-Р предназначаются для непрерывного измерения объема и объемного расхода технической, теплофикационной, питьевой воды, конденсата водяного пара и других электропроводящих жидкостей в контурах с Ду 6 - 400мм.
Описание
Описание теплосчетчика-регистратора ОМЕГА-Р
Область применения электромагнитных расходомеров-счётчиков ОМЕГА-Р: системы тепло- и водоснабжения, коммерческий учёт воды на объектах энергетики, промышленности, сельского и коммунального, в том числе водоканализационного хозяйства, в составе систем регулирования и контроля технологических процессов, а также систем сбора данных.
Расходомеры-счётчики Омега-Р являются составными частями теплосчётчика Омега-ТР, будучи функционально законченными средствами измерения. Затраты на монтаж системы, а также на её эксплуатацию снижаются за счет размещения электрических блоков расходомеров непосредственно на первичных преобразователях расхода.
Расходомеры-счётчики ОМЕГА-Р выпускаются в следующих конструктивных исполнениях:

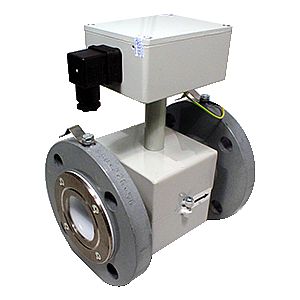

- ОМЕГА-Р – моноблочное исполнение, ЭБ без дисплея расположен непосредственно на ППР (базовое);
- ОМЕГА-Р-Д – моноблочное исполнение, ЭБ с дисплеем расположен непосредственно на ППР;
- ОМЕГА-Р-В – раздельное исполнение: ЭБ с дисплеем размещен отдельно от ППР, с которым связан линиями связи;
- ОМЕГА-Р-В2 – раздельное исполнение с двумя каналами измерения объемного расхода (объема): состоит из двух согласованных ППР и ЭБ с дисплеем, размещённым отдельно от ППР, с которыми связан линиями связи
Расходомеры-счётчики ОМЕГА-Р обеспечивают представление информации в следующей форме:
- отображение на дисплее измеренных значений объемного расхода и объема (для исполнений с дисплеем);
- выходной частотный электрический сигнал по ГОСТ 26.010–80;
- выходной числоимпульсный сигнал с ценой импульса по заказу. Расходомеры специального назначения снабжены преобразователем значения расхода в унифицированный выходной сигнал: -постоянный ток (0 – 5) мА или (4 – 20) мА по ГОСТ 26.011–80;
- кодовый ээлектрический сигнал об измеренных параметрах в последовательном интерфейсе RS485, RS232.
Технические характеристики
Технические характеристики теплосчетчика-регистратора ОМЕГА-Р
| Характеристики | Значения |
| Диаметр условного прохода, мм | 6…400 |
| Диапазон измерения объемного расхода, куб.м/ч | 0,01…3600 |
| Параметры измеряемой среды: - электропроводность, не менее, см/см - давление в зависимости от исполнения, не более, МПа - диапазон температур окружающего воздуха, °С: для ППР для ЭБ |
0,02 1,0; 1,6; 2,5 -30…50 +5…50 |
| Степень защиты от воздействия среды | IР65 |
| Напряжение питания, В | 36 ± 3,6; 220 (+10/-15%) (по заказу) |
| Частота тока питания, Гц | 50 ± 1 |
| Максимальная потребляемая мощность, не более, Вт. | 12 |
| Межповерочный интервал: - для класса точности А - для класса точности В, C |
1 год 4 года |
Предел допускаемой основной относительной погрешности при измерении объемного расхода и объема не превышает, %:
| Класс точности | Поддиапазон D измерения, в % от Qmax | Погрешность |
| Класс точности A (Ду 6-200) |
100≥D>5 | ±0,3 |
| 5≥D≥1 | ±0,5 | |
| Класс точности B (Ду 15-400) |
100≥D5 | ±1,0 |
| 5≥D>1 | ±1,5 | |
| 1≥D≥0,2 (но не ниже Qmin для данного Ду) | ±2,0 | |
| Класс точности C (Ду 6-400) |
100≥D>5 | ±2,0 |
| 5≥D>1 | ±3,0 | |
| 1≥D≥0.5 (но не ниже Qmin для данного Ду) | ±5,0 |
Комплектация
Комплектация теплосчетчика-регистратора ОМЕГА-Р
- расходомер-счетчик электромагнитный ОМЕГА–Р
- комплект монтажных частей (по отдельному заказу)
- руководство по эксплуатации СЕНА.407112.002РЭ 1 экз.;
- паспорт СЕНА.407112.002ПС
