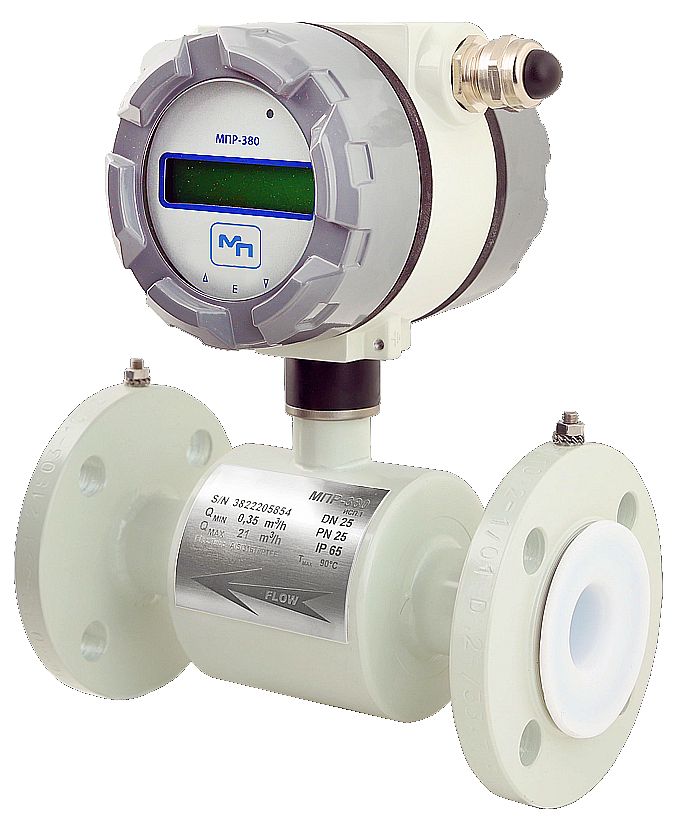

МПР-380 (исполнение 1)
Назначение промышленного расходомера МПР-380 (исполнение 1)
Электромагнитные расходомеры МПР-380 (исполнение 1) предназначены для непрерывного измерения объема протекающих по трубопроводу электропроводных жидкостей с преобразованием его в выходной сигнал (импульсный, частотный, 4…20 мА).
Описание
Описание промышленного расходомера МПР-380 (исполнение 1)
Разнообразие конструктивных решений промышленного расходомера МПР-380 (исполнение 1) (внутренний диаметр, способы монтажа, футеровка измерительной части), а также гибкие возможности настройки оценочного блока позволяют пользователю модифицировать расходомер под свои конкретные требования.
Оценочный (анализирующий) блок промышленного расходомера МПР-380 (исполнение 1) изготавливается в трех вариантах:
- Стандартная версия: с "головой", имеет высокий класс защиты (IP67) и возможность поворота на 350°;
- Фронтальная версия: в компактном исполнении дисплей размещается на датчике, в раздельном исполнении дисплей может крепиться на DIN-рейку;
- Панельная версия предназначена для установки оценочного блока в электрический шкаф.
Для подключения к процессу предусмотрены различные варианты технологических соединений: фланцевый (сэндвич), резьбовой, молочная гайка (DIN 11851), кламп.
Расходомер МПР-380 (исполнение 1) оснащен широким спектром коммуникационных сигналов для подключения к различным системам управления: два импульсных выхода с дополнительной настройкой на реле потока / состояние / направление; токовый выход 4…20 мА; RS485 (протоколы M-bus / Modbus).
Применение промышленных расходомеров МПР-380 (исполнение 1)
 |
Энергетика Коммерческий и технологический учет воды, жидкостей, сточных вод на удаленных объектах, портативные измерения |
 |
Сельскохозяйственные предприятия Контроль расхода воды в удаленных оросительных системах, коммерческий учет сточных вод |
|
 |
Промышленные предприятия Коммерческий и технологический учет воды, жидкостей, сточных вод на удаленных объектах, портативные измерения |
 |
Водоснабжения и водоотведения Контроль и учет расхода в линиях водоснабжения, мониторинг работы очистных сооружений |
|
 |
Пищевые предприятия Технологический учет продукта, распределение по цехам, системы дозирования. Коммерческий учет сточных вод |
Технические характеристики
Технические характеристики промышленного расходомера МПР-380 (исполнение 1)
| Принцип измерения | электромагнитный |
| Диапазон расхода | 0,01…12200 м3/ч |
| Точность | ±0,5% ВПИ |
| Условный диаметр | DN 4…600 |
| Выходные сигналы | импульсный, 4…20мА, RS-485, MODBUS, HART |
| Тип электронного блока | голова, панельное, фронтальное |
| Исполнение | компактное (до + 90 °C), раздельное (стандартная длина кабеля 3 м) |
| Класс защиты электронного блока | стандартное (H) - IP65, IP67, фронтальное (F) и панельное (P) - IP54 |
| Технологические присоединения | фланцевое, сендвич, резьбовое, кламп, пищевое DIN 11851 |
| Класс пылевлагозащиты | IP65, IP67, IP68 |
| Материал футеровки | Резина (твердая, мягкая, пищевая до +70 °C), PTFE (до +150°C для раздельного исполнения), PFA (до 130 °C для пищевых применений), ETFE (DN100…DN400 до +150 °C для раздельного исполнения), RILSAN (до +70 °C для раздельного исполнения), PVDF |
| Материал электродов | нержавеющая сталь 316iT, хастеллой С4, титан, тантал |
| Материал сенсорного блока | фланцевое присоединение - нержавеющая сталь и конструкционная сталь с полиуретановым покрытием, сэндвич, резьбовое, пищевое присоединение - нержавеющая сталь |
| Питание | 110…230 В, 24 В |
| Конструкция | цельносварная |
| Давление | PN10, PN16, PN25, PN40, PN64, PN100 |
| Дисплей | LCD 2х16 символов |
| Проекты | Система визуализации и управления на базе сенсорного панельного контроллера МП-15 "Расход"> |
Комплектация
Комплектация промышленного расходомера МПР-380 (исполнение 1)
- Расходомер
- Паспорт
- Руководство по эксплуатации
