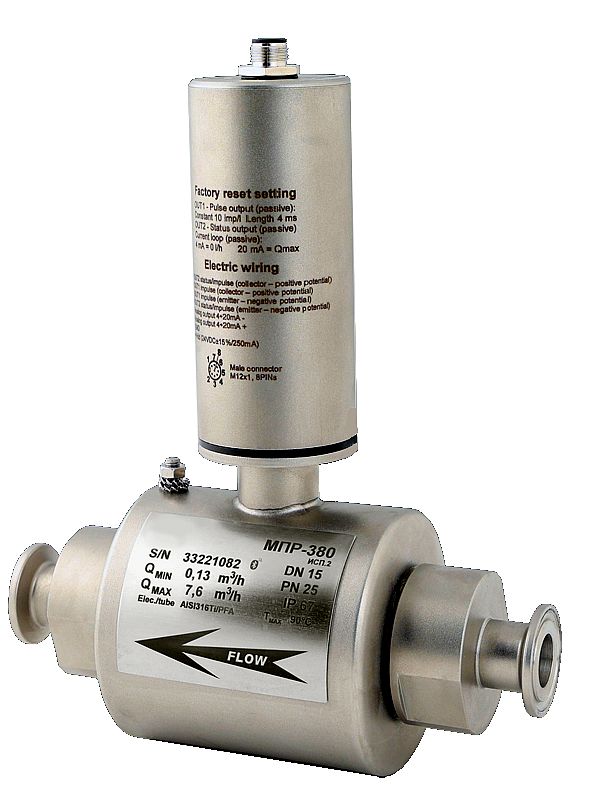

МПР-380 (исполнение 2)
Назначение промышленного расходомера МПР-380 (исполнение 2)
Расходомер МПР-380 (исполнение 2) предназначен для измерения объёмного расхода и объёма электропроводящих жидкостей в напорных трубопроводах. Расходомер МПР-380 (исполнение 2) применяют когда нет необходимости видеть показания прямо на месте, но требуется получать от прибора сигналы (импульсные или токовые) для дальнейшей автоматической обработки.
Описание
Описание промышленного расходомера МПР-380 (исполнение 2)
Оценочный (анализирующий) блок промышленного расходомера МПР-380 (исполнение 2) расположен непосредственно на датчике. Прибор выпускается в корпусе из нержавеющей стали, материал сенсорного блока — нержавеющая и конструкционная сталь.
Конструкция промышленного расходомера МПР-380 (исполнение 2) отличается очень высокой прочностью, поэтому данный прибор прекрасно подходит для тяжелой промышленности и даже в самых тяжелых условиях эксплуатации мы гарантируем длительный срок его службы.
Варианты присоединения промышленного расходомера МПР-380 (исполнение 2) к процессу: фланцевое или межфланцевое (сэндвич), пищевое, резьбовое, кламп.
Гибкость использования расходомера МПР-380 (исполнение 2) обеспечивается различными типами футеровки измерительной части: твердой и мягкой резины, резины с сертификатом для питьевой воды, PTFE, PFA, ETFE, PVDF.
Состояние расходомера МПР-380 (исполнение 2) отображается четырьмя светодиодами на сенсорном блоке. Электрическое подключение осуществляется с помощью стандартного 8-контактного разъема M12. Неоценимым преимуществом промышленного расходомера МПР-380 (исполнение 2) является возможность его настройки через Bluetooth-соединение с использованием собственного программного обеспечения для Android / Windows. Пользователи могут настроить расходомер МПР-380 (исполнение 2) с помощью мобильного телефона или планшета прямо на месте установки. Это же ПО позволит выполнять простую диагностику счетчика, моделировать расход при проверке проводки, изменять все настройки счетчика, включая два импульсных контакта и один выход токовой петли 4…20 мА. И последнее, но не менее важное: его можно использовать для отображения текущего расхода.
Благодаря высокой частоте дискретизации тестового сигнала расходомер МПР-380 (исполнение 2) достигает очень высокой повторяемости (0,2%), что с успехом используется в системах дозирования быстрых и небольших партий, например, в разливочных машинах (каруселях). Другое типичное применение МПР-380 (исполнение 2) - передача мгновенного или объемного расхода на ПЛК без необходимости использования локального дисплея.
Преимущества промышленного расходомера МПР-380 (исполнение 2)
- Компактное исполнение прибора в корпусе из нержавеющей стали
- Прочная конструкция
- Обширная вариативность присоединений к процессу
- Широкий ассортимент материалов футеровки и электродов
- Светодиодные индикаторы состояния
- Длительный срок службы
Применение промышленных расходомеров серии МПР-380 (исполнение 2)
 |
Энергетика Коммерческий и технологический учет воды, жидкостей, сточных вод на удаленных объектах, портативные измерения |
 |
Сельскохозяйственные предприятия Контроль расхода воды в удаленных оросительных системах, коммерческий учет сточных вод |
|
 |
Промышленные предприятия Коммерческий и технологический учет воды, жидкостей, сточных вод на удаленных объектах, портативные измерения |
 |
Водоснабжения и водоотведения Контроль и учет расхода в линиях водоснабжения, мониторинг работы очистных сооружений |
|
 |
Пищевые предприятия Технологический учет продукта, распределение по цехам, системы дозирования. Коммерческий учет сточных вод |
Проектные решения

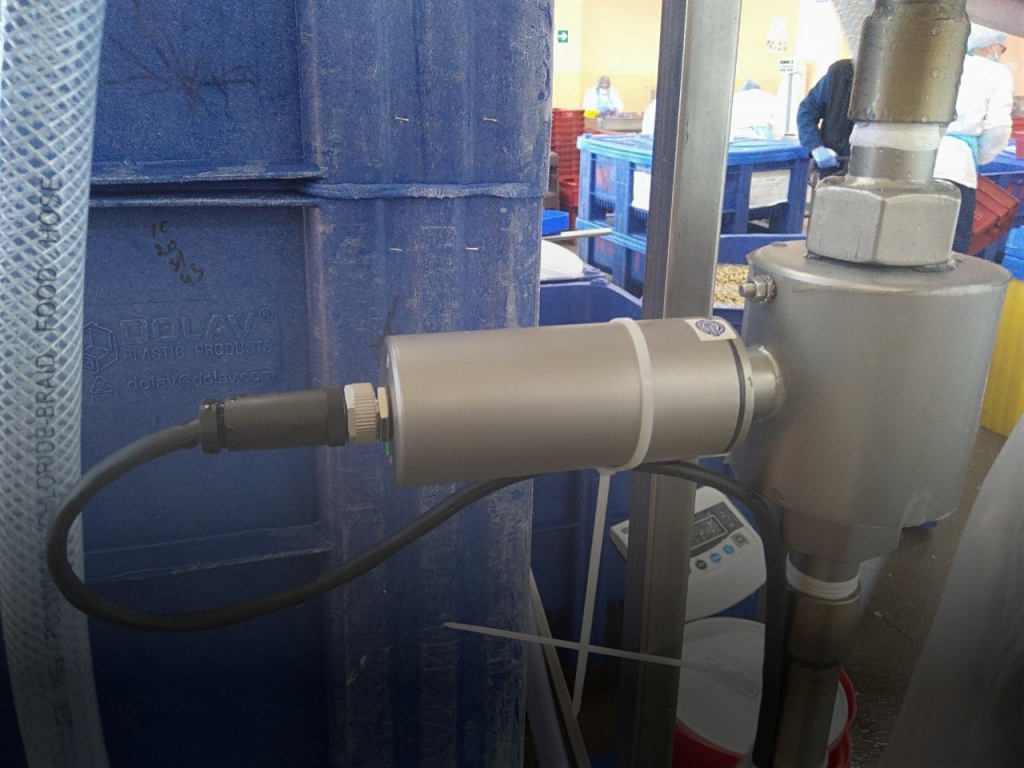

 Разработка системы дозирования для рыбоперерабатывающего предприятияКрупный российский производитель продукции из рыбы и морепродуктов обратился с задачей по созданию автоматической системы дозирования маринада с точностью 1%. Ранее дозация в цехах предприятия осуществлялась вручную, путем наполнения маринадом контейнера известного объема. При этом был одинаково возможен и недолив, и перелив. |

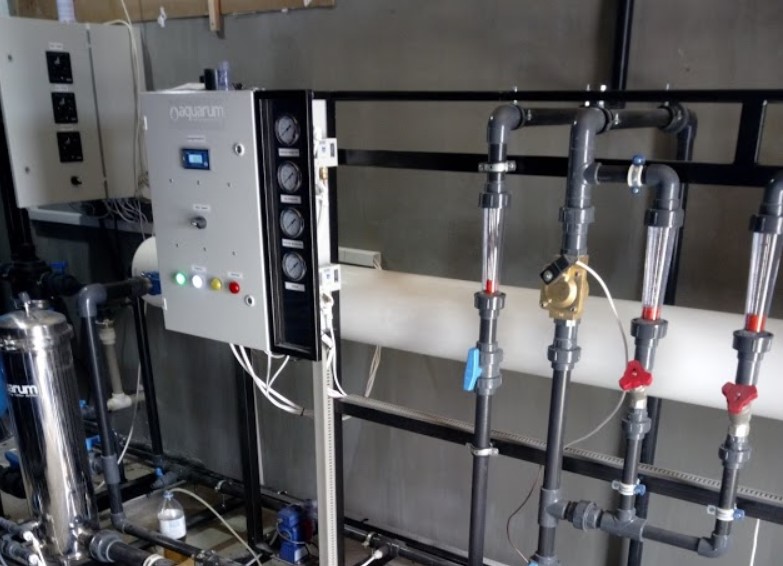

 Расходомеры МПР-380 используются в системе дозирования кислот |

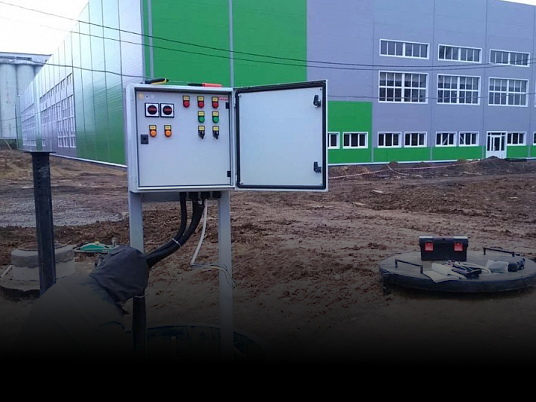

 Использование расходомеров МПР-380 в серийном производстве систем управления КНС |
 Электромагнитные расходомеры для измерения расхода удобрений |

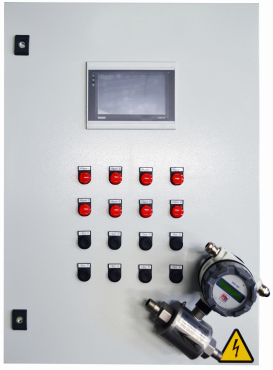

Система визуализации и управления расходомером на базе сенсорного панельного контроллера МП-15 "Расход"
 |
Система управления и визуализации на базе сенсорного панельного контроллера, предназначена для управления техпроцессом, отображения и архивирования данных. Возможна передача данных через OWEN CLOUD на OPC сервер и далее в SCADA систему, а также отсылка СМС сообщений по сигналам тревоги с оповещениями. |
Технические характеристики
Технические характеристики промышленного расходомера МПР-380 (исполнение 2)
| Принцип измерения | электромагнитный |
| Диапазон расхода | 0,01…12200 м3/ч |
| Точность | ±0,5% ВПИ |
| Условный диаметр | DN 4…600 |
| Выходные сигналы | импульсный, 4…20мА |
| Частота измерений | 900 Гц |
| Тип электронного блока | без дислпея |
| Исполнение | компактное |
| Класс защиты электронного блока | стандартное (H) - IP65, IP67, фронтальное (F) и панельное (P) - IP54 |
| Технологические присоединения | фланцевое, сендвич, резьбовое, кламп, пищевое DIN 11851 |
| Класс пылевлагозащиты | IP65, IP67, IP68 |
| Материал футеровки | Резина (твердая, мягкая, пищевая до +70 °C), PTFE (до +150°C для раздельного исполнения), PFA (до 130 °C для пищевых применений), ETFE (DN100…DN400 до +150 °C для раздельного исполнения), RILSAN (до +70 °C для раздельного исполнения), PVDF |
| Материал электродов | нержавеющая сталь 316iT, хастеллой С4, титан, тантал |
| Материал сенсорного блока | фланцевое присоединение - нержавеющая сталь и конструкционная сталь с полиуретановым покрытием, сэндвич, резьбовое, пищевое присоединение - нержавеющая сталь |
| Питание | 24 В |
| Конструкция | цельносварная |
| Давление | PN10, PN16, PN25, PN40, PN64, PN100 |
| Настройка | осредствам Bluetooth соединения |
Комплектация
Комплектация промышленного расходомера МПР-380 (исполнение 2)
- Расходомер МПР-380 (исполнение 2) в составе:
- Сенсор расхода (измерительная часть). В компактном исполнении анализирующий (электронный) блок расположен прямо на нём.
- Корпус из нержавеющей стали.
- Элементы футеровки измерительной части. Материал выбирают под среду: твёрдая или мягкая резина (в том числе с сертификатом для пищевых сред), PTFE, PFA, ETFE, PVDF, RILSAN.
- Электроды подбирают под задачу: нержавеющая сталь, хастеллой, титан, тантал.
- Светодиодные индикаторы (4 шт.) на сенсорном блоке — для отображения состояния прибора.
- 8-контактный разъём M12 для электрического подключения.
- Руководство по монтажу и эксплуатации.
- Сертификат о калибровке.
