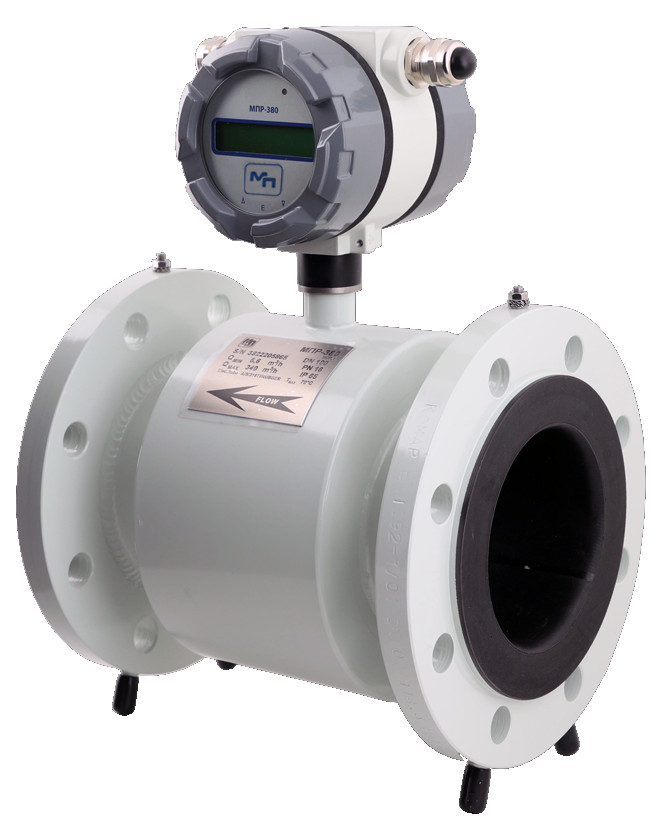

МПР-380 (исполнение 3)
Назначение промышленного расходомера МПР-380 (исполнение 3)
Расходомер МПР-380 (исполнение 3) в автономном исполнении предназначен для применения в линиях водоснабжения и водоочистных сооружениях, для контрольных измерений в узловых точках, в удаленных ирригационных системах, на пищевых предприятиях и везде, где требуются портативные измерения.
Описание
Описание промышленного расходомера МПР-380 (исполнение 3)
Расходомер МПР-380 (исполнение 3) отличается высокой точностью во всем диапазоне расхода. Размерный ряд: от DN15 до DN200.
Дисплейный блок с ЖК-дисплеем расходомера МПР-380 (исполнение 3) можно поворачивать на 350° для быстрого и удобного считывания показаний. Возможно компактное или раздельное исполнение прибора.
Технологические соединения: фланцевое, сэндвич (межфланцевое), резьбовое, молочная гайка (DIN 11851), кламп. Подключение к системам управления возможно с использованием импульсного выхода, связи RS485 (протоколы M-bus / Modbus) или передачи данных GSM. В режиме даталоггера данные могут храниться на карте micro SD.
Для работы с различными измеряемыми средами предусмотрены разные типы материалов футеровки расходомера МПР-380 (исполнение 3) : резина мягкая и твердая, резина с пищевым сертификатом, PTFE, PFA, ETFE.
При частоте измерений 1 раз в 8 сек. внутренняя литиевая батарея прослужит до 5 лет. Однако на ее срок службы также влияют используемые выходы и тип связи: чем больше мощности потребляют выходы, тем меньше срок службы батареи.
Преимущества расходомера МПР-380 (исполнение 3)
- Питание от внутренней литиевой батареи
- Возможность внешнего источника питания
- Модуль для передачи данных GSM
- Архивное хранение данных на SD-карте
- Дисплейный блок поворачивается на 350° для удобного считывания показаний
- Практически не требует обслуживания
- Простая установка
- Не вызывает потерь давления
Применение промышленных расходомеров МПР-380 (исполнение 3)
 |
Энергетика Коммерческий и технологический учет воды, жидкостей, сточных вод на удаленных объектах, портативные измерения |
 |
Сельскохозяйственные предприятия Контроль расхода воды в удаленных оросительных системах, коммерческий учет сточных вод |
|
 |
Промышленные предприятия Коммерческий и технологический учет воды, жидкостей, сточных вод на удаленных объектах, портативные измерения |
 |
Водоснабжения и водоотведения Контроль и учет расхода в линиях водоснабжения, мониторинг работы очистных сооружений |
|
 |
Пищевые предприятия Технологический учет продукта, распределение по цехам, системы дозирования. Коммерческий учет сточных вод |
Технические характеристики
Технические характеристики промышленного расходомера МПР-380 (исполнение 3)
| Принцип измерения | электромагнитный |
| Диапазон расхода | 0,06…1350 м3/ч |
| Точность | ±0,5% ВПИ |
| Дополнительные параметры | |
| Условный диаметр | DN 10…200 |
| Выходные сигналы | импульсный, RS-485 |
| Тип электронного блока | голова |
| Исполнение | компактное (t max. 90 °C), раздельное (стандартная длина кабеля 3 м) |
| Класс защиты электронного блока |
стандартное (H) - IP65, IP67, фронтальное (F) и панельное (P) - IP54 |
| Технологические присоединения | фланцевое, сендвич, резьбовое, кламп, пищевое DIN 11851 |
| Класс пылевлагозащиты | IP65, IP67, IP68 |
| Материал футеровки | Резина (твердая, мягкая, пищевая до +70 °C), PTFE (до +150 °C для раздельного исполнения), PFA (до 130 °C для пищевых применений), ETFE (DN100…DN400 до +150 °C для раздельного исполнения), RILSAN (до +70 °C для раздельного исполнения), PVDF |
| Материал электродов | нержавеющая сталь 316iT, хастеллой С4, титан, тантал |
| Материал сенсорного блока | фланцевое присоединение - нержавеющая сталь и конструкционная сталь с полиуретановым покрытием, сэндвич, резьбовое, пищевое присоединение - нержавеющая сталь |
| Конструкция | цельносварная |
| Давление | PN10, PN16, PN25, PN40, PN64, PN100 |
| Дисплей | LCD 2х16 символов |
| Питание | комплект заменяемых литиевых батарей |
| Архивирование | слот для карты micro SD |
Комплектация
Комплектация промышленного расходомера МПР-380 (исполнение 3)
- Расходомер МПР-380 (исполнение 3). В зависимости от заказа прибор может быть
- в компактном исполнении (электронный блок и сенсор - единый узел)
- в раздельном исполнении (блок и сенсор соединены кабелем; стандартная длина - 3 метра, по спецзаказу - от 3 до 30 метров). - Комплект заменяемых литиевых батарей (прибор автономный, но при необходимости можно подключить внешний источник питания).
- Слот для карты micro SD - он нужен для архивации данных (режим даталоггера).
- Разъёмы M12: 5-пиновый (для внешнего питания и UART) и 8-пиновый (для импульсного выхода и RS-485).
- Заземляющий кабель.
- Руководство по монтажу и эксплуатации.
- Сертификат о калибровке.
