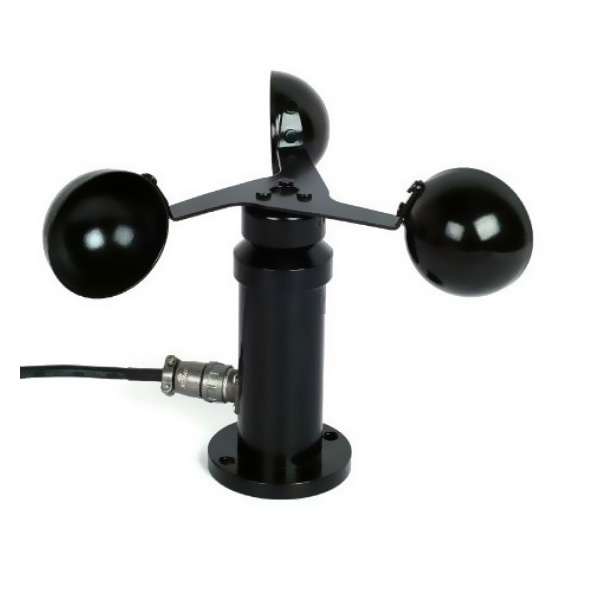

МПВ 602.12100.1 Датчик скорости ветра
Устройство МП-7
Назначение датчика скорости ветра МПВ 602.12100.1
Датчик скорости ветра МПВ 602.12100.1 предназначен для измерений скорости воздушного потока (ветра) и передачи результатов измерений на внешние устройства отображения информации или системы сбора метеорологических данных.
Описание
Описание датчика скорости ветра МПВ 602.12100.1
Датчик скорости ветра МПВ 602.12100.1 использует чувствительный 3-чашечный анемометр, который был создан специально для измерения скорости ветра.
Преимущества датчика скорости ветра МПВ 602.12100.1
- Низкий стартовый порог
- Материал из углеводородного волокна
- Высокая устойчивость к воздействию коррозии
- Легкая конструкция прибора
- Возможность выбора различных выходных сигналов
- Прост в установке
Применение датчика скорости ветра МПВ 602.12100.1
- Системы мониторинга погодных условий
- Мониторинг безопасности высотного оборудования
- Солнечные и ветровые генераторы
- Передвижные станции для мониторинга погодных условий
- Морские суда
- Аэропорты и вертолетные посадочные площадки
- Туннели для автотранспорта и поездов
Технические характеристики
Технические характеристики датчика скорости ветра МПВ 602.12100.1
| Тип прибора | датчик скорости ветра |
| Измерительный элемент | 3-х лучевой чашечный ротор |
| Принцип измерения | Электромагнитный |
| Выходные сигналы | 4…20 мА |
| Питающее напряжение | 5-24VDC |
| Допускаемая нагрузка | > 500кОм |
| Диапазон | 0-45м/с |
| Начальный порог | < 0,5 м/с |
| Измерительный диапазон | 0…360°C |
| Точность | ±(0,3 + 0,03V) м/c текущая скорость ветра |
| Максимальная скорость ветра | 80м/с |
| Температура рабочей среды, °С | -40…+50°С |
| Класс пылевлагозащиты, IP | IP55 |

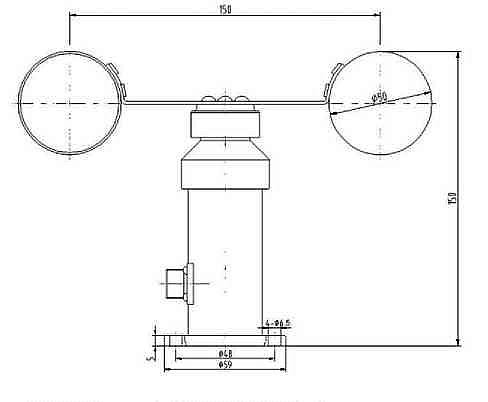

| Размер | Радиус поворота: 147мм, высота: 199мм |
| Материал корпуса | Алюминиевый сплав |
| Рабочие условия измерений: | -40°C…+50°C при относительной влажности 20%…90% |
| Напряжение питания, В | 5В, 12В, 24В |
| Размер | чашечный ротор L=179мм, H=160мм |
| Вес, г | 170 |
| Основной материал | Металл |
| Сопутствующие товары | Метеомачта Волга-5 / Метеомачта ОКА-2 |
Комплектация
Комплектация датчика скорости ветра МПВ 602.12100.1
- Датчик скорости ветра МПВ 602.12100.1(Исполнение согласно заказу) без показывающего прибора ИП-11, без аккумулятора, зарядного устройства, кабелей и штатива.
- Упаковка транспортная
- Руководство по эксплуатации ИКИМ.411714.001 РЭ (1 экз. на партию)
- Методика поверки МП 2550-0318-2018 (1экз. на партию)
Счет
МПВ-602.12100.1 Датчик скорости ветра (4…20 мА, -40…+50 С, 0…30 м/с,)
Система управления МП-7
МП-7 Система автоматизации и контроля 1…4 канала
Устройство МП-7 предназначено для дистанционного отображения показаний различных датчиков (уровень, расход, температура, влажность, скорость ветра и т.п.). Имеет до двух встроенных цифровых светодиодных семисегментных индикаторов.
Описание устройства МП-7
Устройство МП-7 с возможностью индикации от 1 до 2 параметров датчиков с выходными сигналами.
Устройство МП-7 работает со следующими входными сигналами:
- 0-10 В, 0-5 мА, 0-20 мА, 4-20 мА
- Термоэлектрических преобразователей: L (ГОСТ 8.525 и DIN43710), K, J, N, T, S, R, B, A(1-3)
- Термометров сопротивления: M, Cu, П, Pt, Ni при 50, 100, 500, 1000 Ом
Функциональные возможности устройства МП-7
- Контроль физической величины (давления, влажности, уровня и т. п.)
- Масштабирование измеренного сигнала в нужные единицы измерения
- Комплектация датчиками с необходимой длиной кабеля
Характеристики устройства МП-7
| Размер: | 160*270*90мм |
| Класс пылевлагозащиты, IP | IP65 |
| Время опроса, не более | 1 сек. |
| Гарантийный срок эксплуатации | 2 года |
| Диапазон показаний температуры рабочей среды | -40…+60°С |
| Количество каналов измерения | 4 |
| Материал корпуса | Пластик |
| Межповерочный интервал | 3 года |
| Питание | 220 или 24В |
| Цвет цифр индикатора | зеленый / красный |
Стоимость устройства МП-7 с одним индикатором - 48.000 руб.
Стоимость устройства МП-7 с двумя индикаторами - 58.000 руб.
