МПВ 602.12100.1 Датчик скорости ветра (модификация 2)
Устройство МП-7

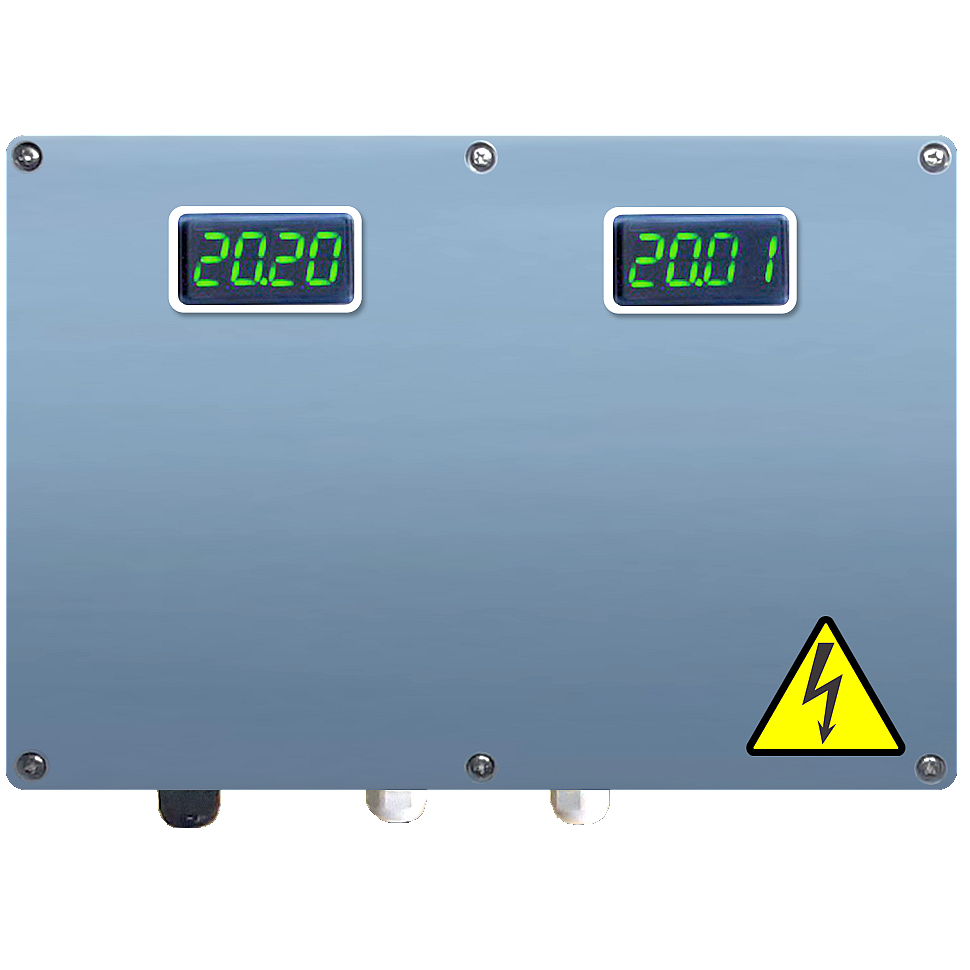

Устройство МП-7 (2 индикатора)
Назначение датчика скорости ветра МПВ 602.12100.1 (модификация 2)
Датчик скорости ветра МПВ 602.12100.1 (модификация 2) предназначен для измерения скорости воздушного потока (ветра) и передачи данных на внешние устройства.
Датчик скорости МПВ 602.12100.1 (модификация 2) используется, в основном, на высотных конструкциях (башенные краны, морские платформы по добыче ископаемых, авто краны) с более широким диапазоном скорости ветра чем датчики модификации 1.
Описание
Описание датчика скорости ветра МПВ 602.12100.1 (модификация 2)
Принцип работы датчика скорости ветра МПВ 602.12100.1 (модификация 2)
Датчик скорости ветра МПВ 602.12100.1 (модификация 2) работает следующим образом: три ветровые чашки, взаимодействуя с подшипником и соединительными элементами, приводят в движение механизм. Полученная механическая энергия преобразуется в электронный сигнал с помощью бесконтактного магнитного датчика.
Преимущества датчика скорости ветра МПВ 602.12100.1 (модификация 2)
- водонепроницаемость,
- устойчивость к воздействию низких температур,
- электротехнические свойства, отвечающие самым высоким стандартам.
Применение датчика скорости ветра МПВ 602.12100.1 (модификация 2)
- Системы мониторинга погодных условий
- Мониторинг безопасности высотного оборудования
- Солнечные и ветровые генераторы, энергетические станции
- Передвижные станции для мониторинга погодных условий
- Морские суда
- Аэропорты и вертолетные посадочные площадки
- Туннели для автотранспорта и поездов
- Шоссе,
- Порты, причалы,
- Канатные дороги,
- Сельское хозяйство и т.д.
Технические характеристики
Технические характеристики датчика скорости ветра МПВ 602.12100.1 (модификация 2)
| Диапазон измерений скорости ветра | 0,1…60 м/с |
| Выходные сигналы | 4…20 мА |
| Класс пылевлагозащиты | IP65 |
| Рабочая температура | -30…+60 °C |
| Разрешающая способность | 0,1 м/с |
| Влажность | 20…90% |
| Питание | DC 12…24В |
Комплектация
Комплектация датчика скорости ветра МПВ 602.12100.1 (модификация 2)
- датчик скорости ветра МПВ 602.12100.1;
- комплект крепёжных болтов и гаек;
- транспортную упаковку;
- руководство по эксплуатации ИКИМ.411714.001 РЭ (копия)
Система управления МП-7
МП-7 Система автоматизации и контроля 1…4 канала
Устройство МП-7 предназначено для дистанционного отображения показаний различных датчиков (уровень, расход, температура, влажность, скорость ветра и т.п.). Имеет до двух встроенных цифровых светодиодных семисегментных индикаторов.
Описание устройства МП-7
Устройство МП-7 с возможностью индикации от 1 до 2 параметров датчиков с выходными сигналами.
Устройство МП-7 работает со следующими входными сигналами:
- 0-10 В, 0-5 мА, 0-20 мА, 4-20 мА
- Термоэлектрических преобразователей: L (ГОСТ 8.525 и DIN43710), K, J, N, T, S, R, B, A(1-3)
- Термометров сопротивления: M, Cu, П, Pt, Ni при 50, 100, 500, 1000 Ом
Функциональные возможности устройства МП-7
- Контроль физической величины (давления, влажности, уровня и т. п.)
- Масштабирование измеренного сигнала в нужные единицы измерения
- Комплектация датчиками с необходимой длиной кабеля
Характеристики устройства МП-7
| Размер: | 160*270*90мм |
| Класс пылевлагозащиты, IP | IP65 |
| Время опроса, не более | 1 сек. |
| Гарантийный срок эксплуатации | 2 года |
| Диапазон показаний температуры рабочей среды | -40…+60°С |
| Количество каналов измерения | 4 |
| Материал корпуса | Пластик |
| Межповерочный интервал | 3 года |
| Питание | 220 или 24В |
| Цвет цифр индикатора | зеленый / красный |
Стоимость устройства МП-7 с одним индикатором - 48.000 руб.
Стоимость устройства МП-7 с двумя индикаторами - 58.000 руб.
