МПВ ФЗ-116. Анеморумбометр
Назначение датчика сорости и направления ветра МПВ ФЗ-116
Анеморумбометры МПВ предназначены для измерений скорости и скорости воздушного потока (ветра) и передачи результатов измерений на внешние устройства отображения информации или системы сбора метеорологических данных.
Описание
Описание датчика сорости и направления ветра МПВ ФЗ-116
Анеморумбометр 116-ФЗ представляет собой интегрированную конструкцию с чувствительным элементом для определения скорости и направления ветра. Чувствительный компонент находится в герметичном водонепроницаемом корпусе. Вращающиеся ветровые чашки приводят в действие электронный счетчик, после чего скорость ветра регистрируется счетчиком в течение фиксированного периода времени.
Направление ветра измеряется с помощью флюгера, который приводит в действие датчик угловой скорости. Он имеет зону измерения с низким пуском и длительный срок службы.
Преимущества
- Низкий стартовый порог
- Материал датчиков — алюминиевый сплав
- Высокая устойчивость к воздействию коррозии
- Легкая конструкция приборов
- Возможность выбора различных выходных сигналов
- Простота установки
Применение
- Системы мониторинга погодных условий
- Мониторинг безопасности высотного оборудования
- Порты
- Солнечные и ветровые генераторы
- Передвижные станции для мониторинга погодных условий
- Морские суда
- Аэропорты и вертолетные посадочные площадки
Технические характеристики
Технические характеристики датчика сорости и направления ветра МПВ ФЗ-116
| Контролируемые параметры | направление ветра, скорость (сила) ветра |
| Рабочие условия эксплуатации | температура рабочей среды -40°С…+50°С |
| Диапазон измерения скорости ветра | 0…30 м/с |
| Начальный порог измерения скорости ветра | < 0,5 м/с |
| Диапазон непрерывных измерений направления ветра | 0...360°С |
| Пределы допустимой погрешности измерения мгновенной скорости | при скорости до 10 м/с: ±0,5 м/с при скорости свыше 10 м/с: ±5% ВПИ |
| Выходной сигнал | 4...20мА 0...5В |
| Допустимая нагрузка | < 500 Ом…> 1 кОм (характ. 250 Ом) |
| Класс защиты | IP 60 (датчики IP 65 (система направления и индикации МП-7) скорости) |
| Размеры - датчик скорости ветра (анемометр) - датчик направления ветра (румбометр) - монтажное приспособление (траверса) - транспортная упаковка |
чашечный ротор Ø179 мм, h=160мм радиус поворота флюгера 147мм, h=199мм 1000x150x150мм 1160х340x250 мм |
| Материал | алюминиевый сплав |
| Питание | 220 В; 24В |
| Вес - Датчик скорости ветра (анемометр) - Датчик направления ветра (румбометр) - Блок обработки информации - Монтажное приспособление (траверса 14627) - транспортная упаковка |
270г 340г 2000г 4000г 9900г |
Комплектация

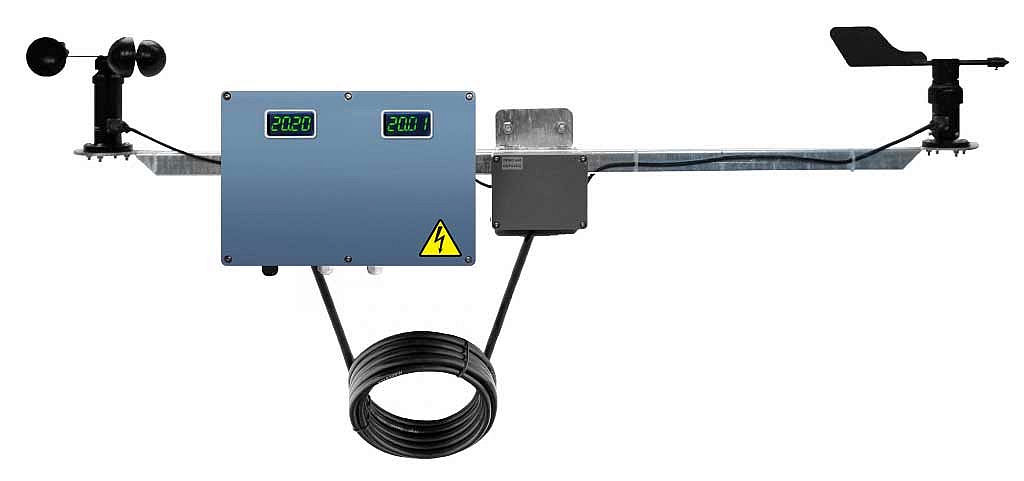

Комплект датчика сорости и направления ветра МПВ ФЗ-116
- Датчик скорости ветра МПВ 602.12100.1
- Датчик направления ветра МПВ 602.12100.2
- Блок обработки информации МП-7
- Монтажное приспособление (траверса 14627)
- Блок сопряжения
- Крепеж
- Кабель (10 м)
Цена без учета НДС - 98.000 руб.
Дополнительные комплектующие
- Кабель сигнальный - 350 руб./м
