AP2082М Вибропреобразователь
Каталог вибропреобразователей
Назначение вибропреобразователя AP2082

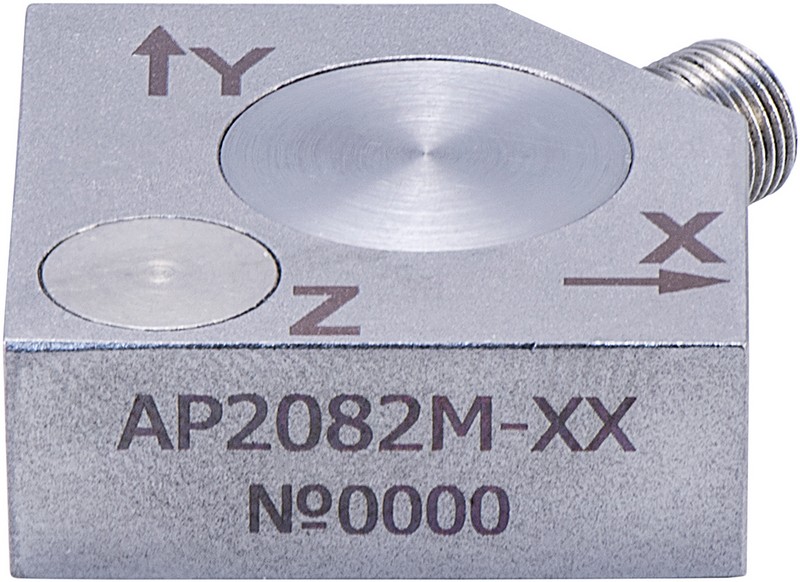

Вибропреобразователь АР2082М предназначен для преобразования механических колебаний контролируемого объекта в электрический сигнал, пропорциональный вибрационному или ударному ускорению механической системы, одновременно в трёх составляющих пространственного ускорения. Вибропреобразователь АР2082М используется в качестве первичного преобразователя в системах технической диагностики и мониторинга в различных отраслях промышленности для измерений вибрационных и ударных ускорений, а также в лабораторных и научных исследованиях.
Описание
Описание вибропреобразователя AP2082
Принцип действия датчика АР2082М основан на генерации электрического сигнала, пропорционального воздействующему ускорению.

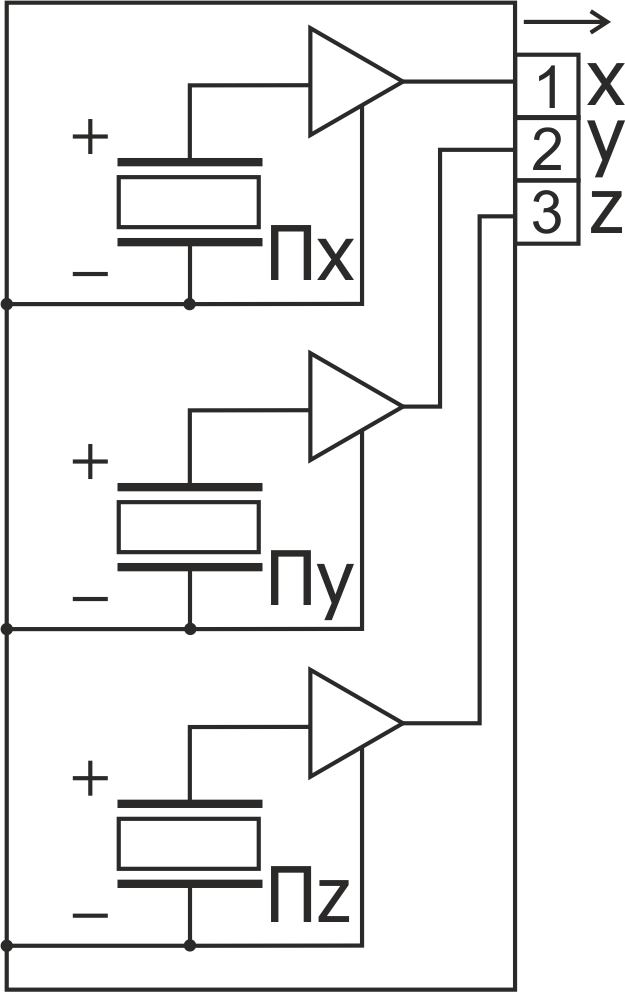

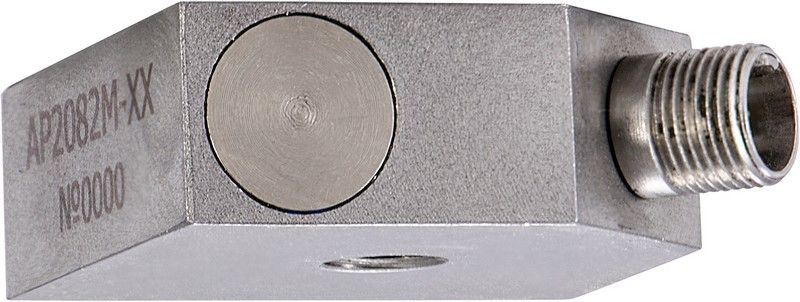

В конструкции датчика АР2082М использована механическая схема с пьезоэлементом, работающим на сдвиг, и встроенный усилитель, обеспечивающий широкий диапазон питающего напряжения и тока. Предусмотрено разъёмное соединение датчика и соединительного кабеля. Крепление к объекту контроля осуществляется с помощью шпильки из комплекта поставки. Материал корпуса - нержавеющая сталь.
В зависимости от диапазонов измерений и конструктивных особенностей акселерометры выпускаются в нескольких модификациях. Каждая модификация может иметь несколько исполнений, отличающихся номинальным значением коэффициента преобразования, типом соединителя и способом крепления к объекту контроля. Материал корпуса -нержавеющая сталь или титановый сплав. Все модификации акселерометров могут быть выполнены в матовом или глянцевом исполнении корпуса.
Акселерометры могут поддерживать технологию опроса TEDS (Transducer Electronic Data Sheet), обеспечивающую возможность автоматического определения его типа и технических характеристик в соответствии со стандартом IEEE P1451.4 и/или иметь нормированный коэффициент преобразования.
Номер в Госреестре средств измерений РФ: 88508-23.
Технические характеристики
Технические характеристики вибропреобразователя AP2082
| Наименование | Значение | ||
| AP2082M-10 | AP2082M-100 | AP2082M-1000 | |
| Коэффициент преобразования/td> | 1 мВ/м·с² | 10 мВ/м·с² | 100 мВ/м·с² |
| Относительный коэффициент поперечного преобразования (менее) | 0,05 | ||
| Рабочий диапазон частот | 0,5…10000 Гц | ||
| Максимальное значение амплитуды измеряемой величины | 5000 м·с² | 500 м·с² | 50 м·с² |
| Максимальный удар (пиковое значение) | 1000 g | ||
| Частота установочного резонанса в осевом направлении (более) | 30 кГц | ||
| Уровень шума, СКЗ [1 Гц ÷ 10 кГц ] (менее) | 0,005 м/с² | 0,003 м/с² | 0,002 м/с² |
| Выходное сопротивление менее | 500 Ом | ||
| Уровень постоянного напряжения на выходе | 8…13 В | ||
| Питание - напряжение - ток |
18…30 В 2…20 мА |
||
| Время установления рабочего режима | 4 с | ||
| Диапазон рабочих температур | -55...+125 °C | ||
| Коэффициент влияния температуры окружающего воздуха в диапазоне рабочих температур (±) | 0,2 % / °С | ||
| Тип соединителя | AR09 (M6*0,5) | ||
| Направление вывода | горизонтальный | ||

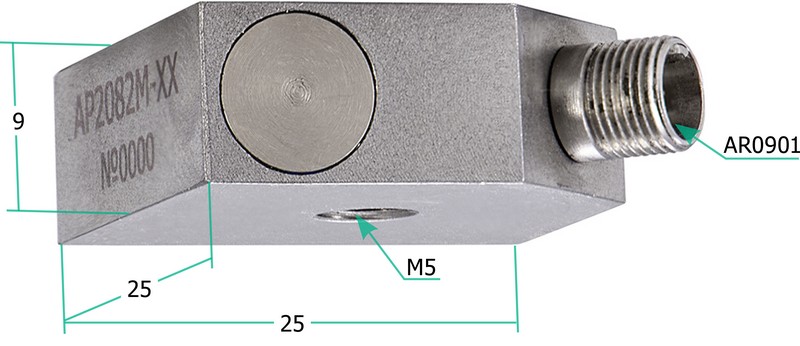

| Габаритные размеры - длина - ширина - высота |
25 мм 25 мм 9 мм |
||
| Масса | 0,026 кг | ||
| Поставляемые принадлежности | Кабель AK41C6D3(AR09 [3-контактн. M6*0.5] - 3*BNC) - 2 м. Шпилька AH0110 - 1 шт |
||
Рабочие условия эксплуатации датчика
- температура окружающего воздуха от минус 55 до плюс 125°С;
- относительная влажность воздуха до 95 % при 35°С;
- переменное магнитное поле с напряженностью до 400 А/м частотой 50 Гц. Гарантийный срок хранения с момента изготовления 42 месяца.
Комплектность
Комплект поставки вибропреобразователей АР2082М
| Наименование | Обозначение | Количество |
| Вибропреобразователь АР2082М | АБКЖ.433642.031 | 1 |
| Крепежная шпилька АН0105 (М5х10) | АБКЖ.758221.004 | 1 |
| Кабель соединительный АК21 | АБКЖ.685692.010 | 1 |
| Паспорт | АБКЖ.433642.031ПС | 1 |
| Руководство по эксплуатации | АБКЖ.433642.031 РЭ | одно на партию |
| Дополнительные принадлежности | по требованию |
|
|
|
