003РД
Назначение гибкого диска 003РД
Гибкий диск 003РД предназначен для измерений общей вибрации на сиденье с помощью акселерометра/вибродатчика/вибропреобразователя.
Описание
Описание гибкого диска 003РД

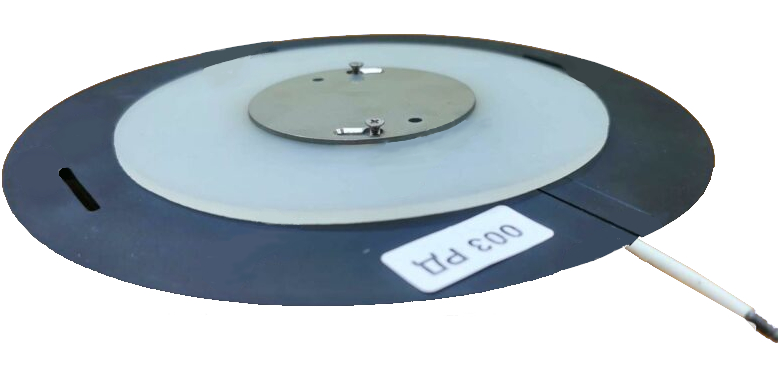

Гибкий диск 003РД — это установочный адаптер для трёхкомпонентных вибродатчиков, предназначенный для измерений общей вибрации на сиденье. Он позволяет быстро устанавливать и демонтировать вибропреобразователь, обеспечивая точность измерений. octava.
Гибкий диск 003РД используется в соответствии с рекомендациями ГОСТ 31319 и ГОСТ ИСО 10326-1. Совместим с датчиками AP2038P и AP2082M. Для работы с AP2038P в комплект входит дополнительная прослойка-адаптер из силикона.
Конструкция
Диск состоит из:
- резиновой подушки;
- металлической чаши для установки вибродатчика;
- прорези для кабеля акселерометра, что снижает износ кабелей;
- резиновой прокладки (для датчика AP2038P);
- металлической крышки с прижимными винтами;
- специального ключа для снятия крышки.
В комплект также входят монтажная мастика для фиксации датчика, шурупы для крепления крышки с прокладкой и без неё, паспорт изделия.
Особенности
- Удобство для испытуемого. Полужёсткая конструкция позволяет человеку комфортно сидеть на диске во время измерений, что минимизирует помехи, связанные с движениями оператора.
- Быстрый монтаж/демонтаж. Специальный ключ упрощает снятие крышки чаши и установку датчика.
- Защита кабеля. Прорезь в диске предотвращает износ соединительного кабеля вибродатчика.
