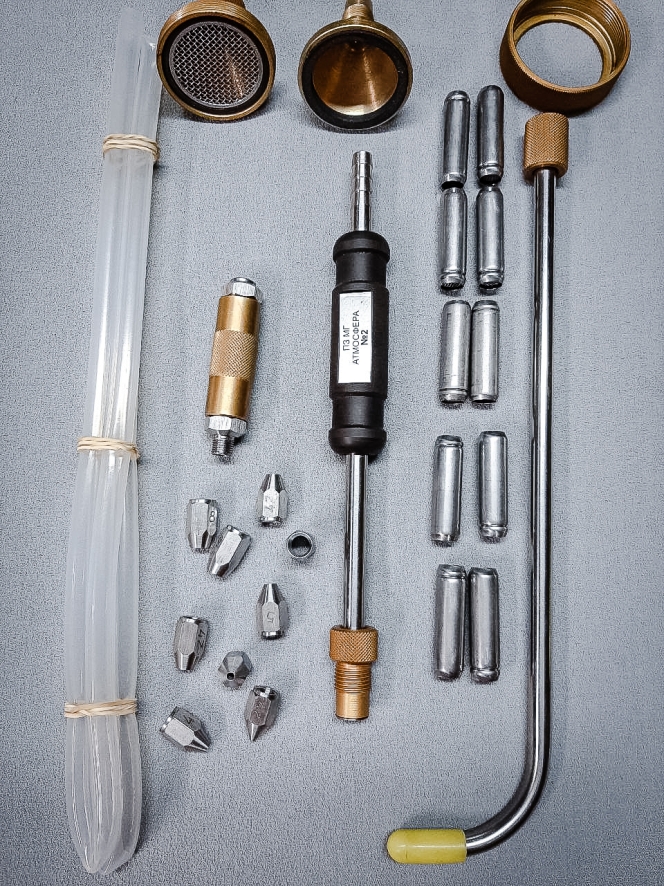

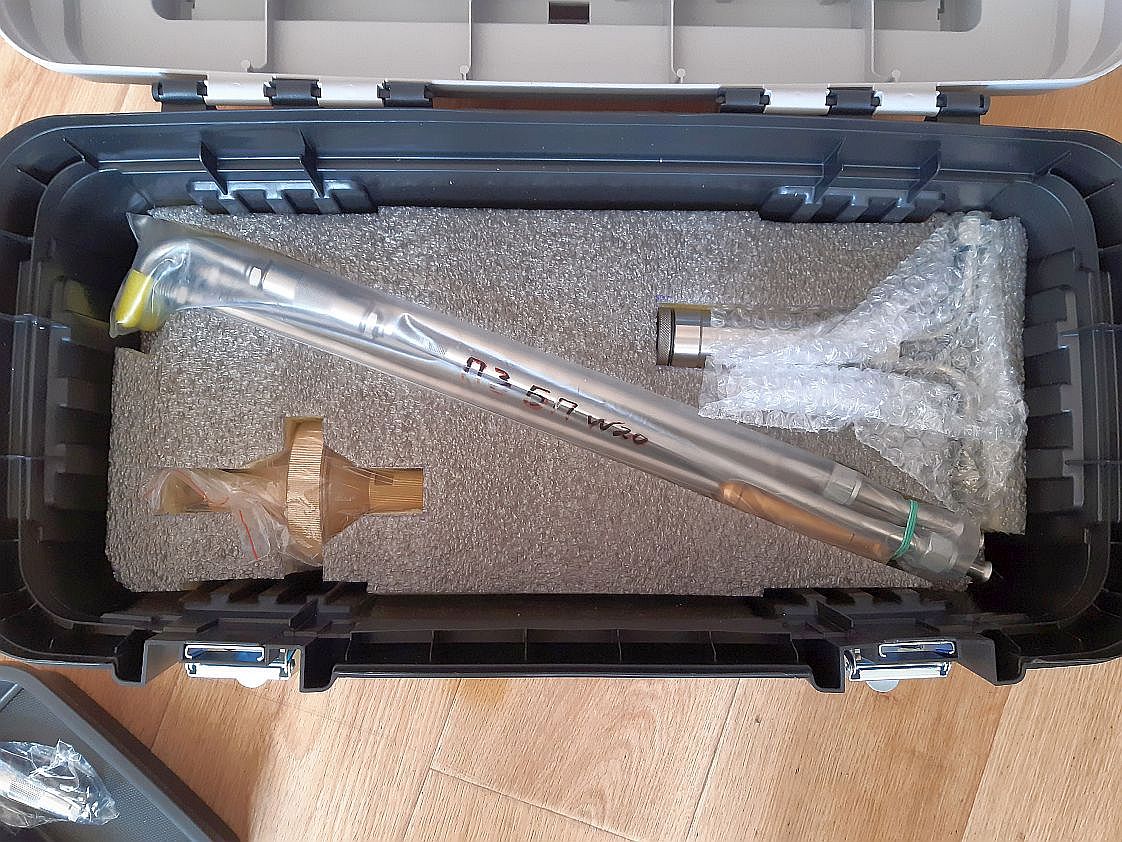

Пробоотборный зонд ПЗ МГ (малогабаритный) "Атмосфера"

Модификация ПЗ МГ "Атмосфера" предназначенная для отбора проб загрязняющих веществ из газоходов и вентиляционных систем малых диаметров (до 0,5 м). ПЗ МГ - укороченный по длине вариант пробоотборного зонда базовой модели, имеющий в составе 2 трубки и аллонж для фильтров типа АФА-10, комплект других сменных принадлежностей соответствует комплекту ПЗ БМ "Атмосфера". Габариты 650х60х160 мм

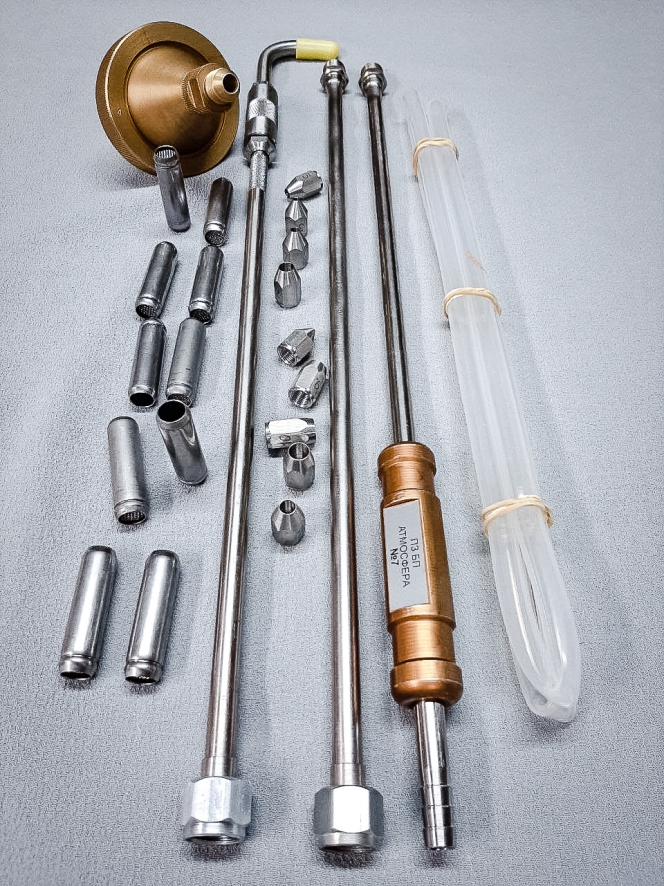

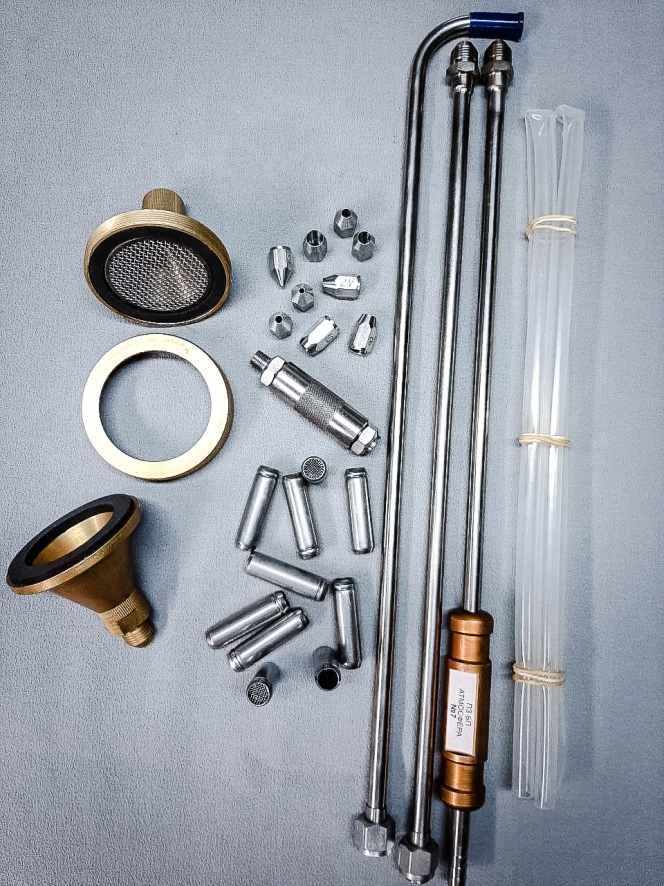

Пробоотборный зонд ПЗ БП (беспрокладочный) "Атмосфера"

Модификация ПЗ БП "Атмосфера", предназначенная для отбора проб из газоходов с температурой газа свыше 300°С (от 600°С до 800°С). Основным отличием ПЗ БП от ПЗ БМ является способ уплотнения соединений составных частей пробоотборного зонда, герметичность конструкции которого в собранном виде достигаются коническими поверхностями входящих в соединение деталей. Комплектность поставки полностью соответствует комплектности базовой модели ПЗ БМ "Атмосфера".

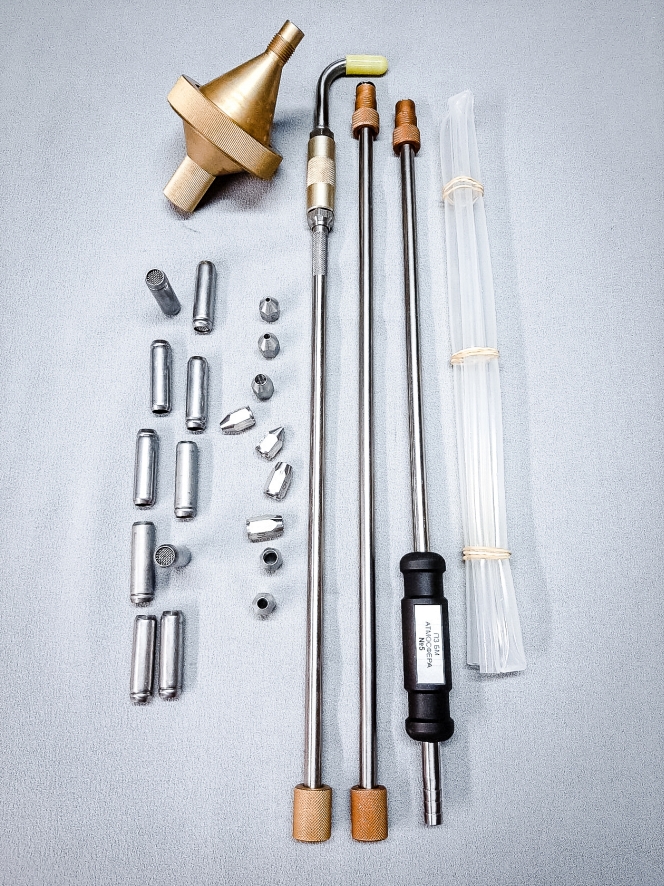

Пробоотборный зонд ПЗ БМг (горизонтальный) и ПЗ БПг (горизонтальный) "Атмосфера"

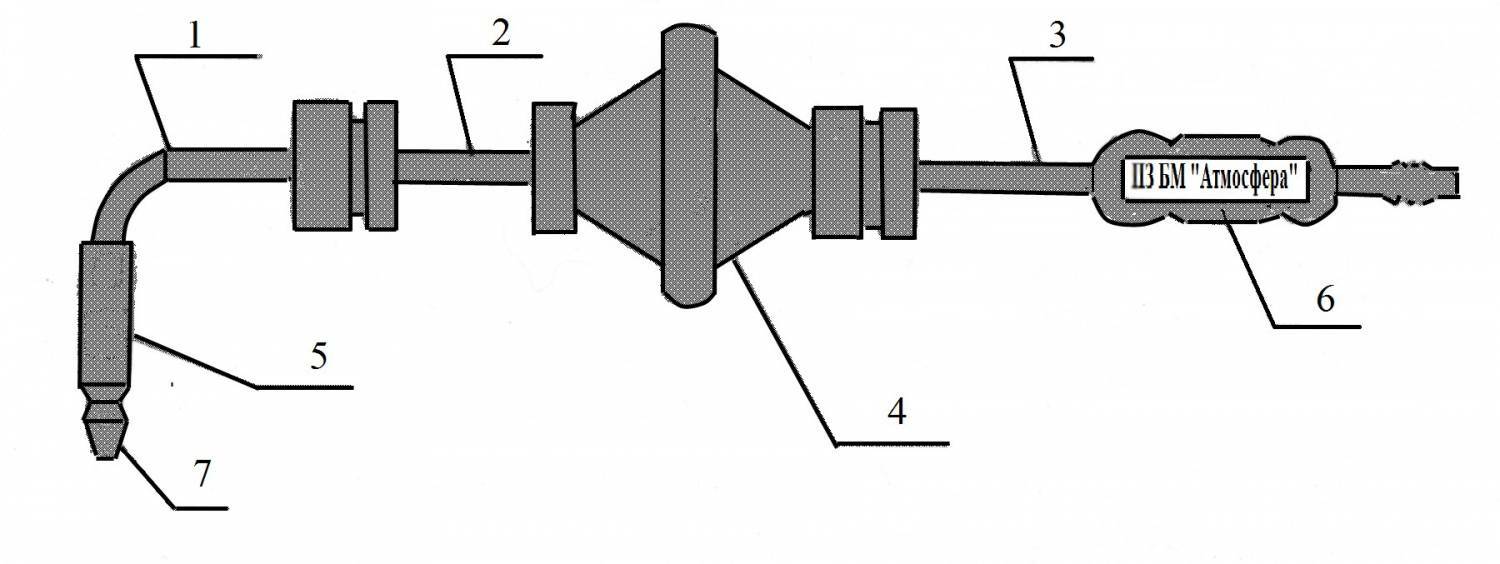

Являются модификациями ПЗ БМ и ПЗ БП "Атмосфера", разработанными для отбора проб из газоходов с большой толщиной стенок и небольшим диаметром лючка (отверстия в газоходе). Отличие данных модификаций от предшествующих моделей заключается в горизонтальном расположении патронодержателя внутренней фильтрации и уменьшением габаритного размера по высоте заборной трубки до 60 мм относительно горизонтальной оси зонда (заборная трубка - поз.1, промежуточная трубка - поз.2 и выходная – поз.3). Комплектность поставки модификаций полностью соответствует комплектности базовой модели ПЗ БМ "Атмосфера".

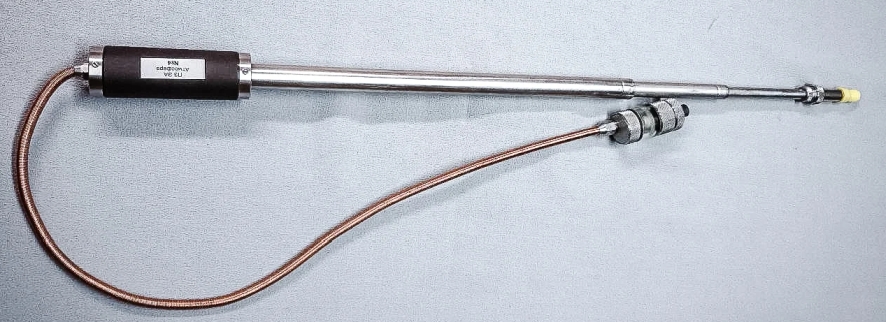

Пробоотборный зонд ПЗ ЭА "Атмосфера"

Предназначен для измерения массовой концентрации и объемной доли загрязняющих веществ в выбросах промышленных предприятий, проведения экспресс-анализа качества атмосферного воздуха населенных пунктов и рабочей зоны, а также исследований в газовых средах, чрезвычайных ситуациях и аварий со значительным превышением ПДК обследуемых объектов.

Применение

ПЗ ЭА "Атмосфера" используется при температуре окружающего воздуха от – 10 ̊ С до +50 ̊ С, атмосферном давлении от 84 до 106,7 кПА, относительной влажности от 20 до 90% во всем диапазоне температур и всех климатических зонах РФ.
ПЗ ЭА "Атмосфера" обеспечивает отбор газовых проб в точке выполнения измерений до 250 ̊ С с охлаждением ГС до штатной температуры индикаторных трубок (ИТ), при допустимом содержании пыли не более 10мг/ м3 и в условиях разности давления относительно атмосферного ±0,5 кПа, влажности не более 10% при температуре 100 ̊ С.

Характеристики

Пробоотборный зонд ПЗ ЭА "Атмосфера" сборно-разборная конструкция в телескопическом исполнении, позволяющая использовать зонд в собранном и развернутом положениях. Конструкция состоит из телескопического ствола в виде 3-х нержавеющих трубок различного диаметра, входящих друг в друга. На одной стороне ствола зонда установлен фильтр твердых частиц, обратная сторона крепится к ручке, которая оснащена защитным кожухом – металлорукавом для предохранения внутреннего канала газозаборного тракта (трубки фторопластовой) от внешних механических повреждений, перегиба, излома и т. д.
Газозаборный тракт в металлорукаве (эластичной металлической оплетке в виде пружины) соединен с клапаном однонаправленного (обратного) действия для установки на его выходе индикаторных трубок различных модификаций (производителей).
Длина ПЗ ЭА в собранном виде (от фильтра твердых частиц до клапана обратного действия) ̴ 500 мм, общая длина в выдвинутом положении 1400 мм. Вес не более 0,7 кг.

Комплект поставки

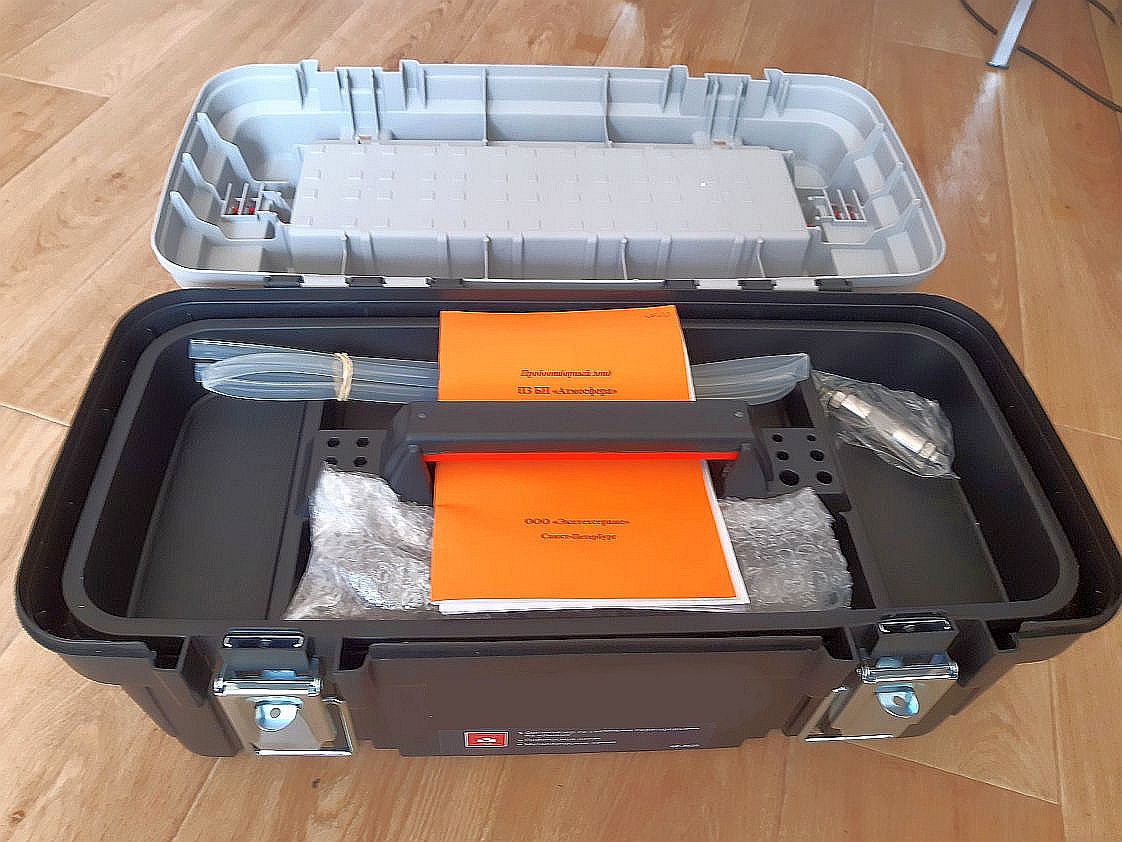

Пробоотборный зонд ПЗ ЭА "Атмосфера" комплектуется техническим паспортом (ПЗ ЭА.05-00-01ЭКТС) с описанием изделия и подробной инструкцией по эксплуатации. В комплект поставки входит резиновая заглушка, для исключения попадания во внутренний канал газозаборного тракта в нерабочем состоянии сторонних включений или загрязняющих (ЗВ) из внешнего пространства окружающей среды. Комплект дополнительной поставки при возможности ее осуществления оговаривается непосредственно с Заказчиком (по согласованию сторон).

Эксплуатация и срок службы

ПЗ ЭА "Атмосфера" рекомендуется использовать в соответствии требованиям ГОСТ Р 51712-2001; ГОСТ 12.1.014-84 (2001); ГОСТ 12.1.005-88; ГОСТ Р 51945-2002, а также МВИ-1-6 (ФР.1.31.2014.01263), других нормативных документов, устанавливающих требования к индикаторным трубкам.
ПЗ ЭА необходимо применять в процессе пробоотбора в составе ручных аспираторов сильфонного и поршневого типов , имеющих метрологическое обеспечение.
Полный средний срок службы ПЗ ЭА "Атмосфера" до списания не менее 5 лет, гарантийный срок эксплуатации- 12 месяцев с момента сдачи потребителю (заказчику).
