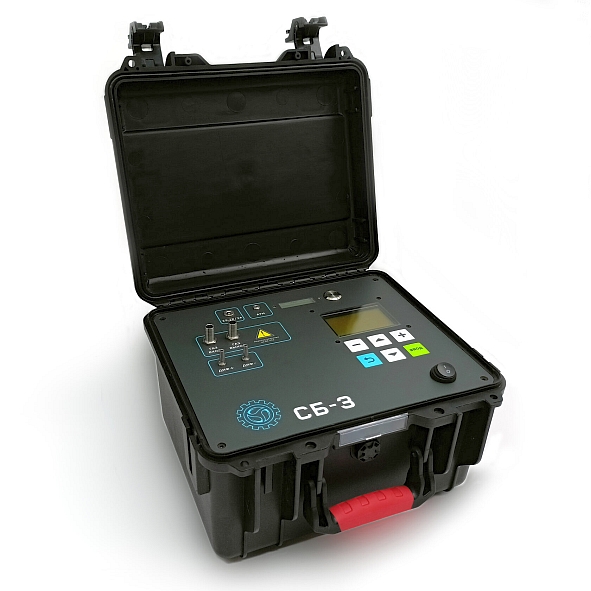

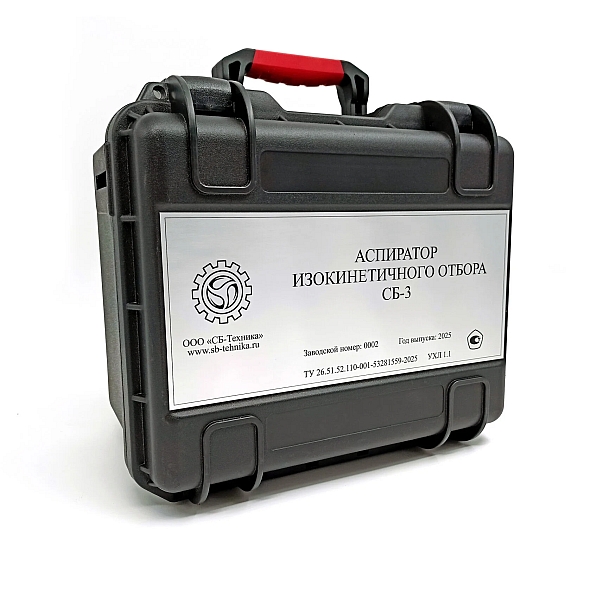

СБ-3 Аспиратор изокинетичного отбора с поверкой
Назначение аспиратора изокинетичного отбора СБ-3
Аспиратор СБ-3 – автоматический аспиратор с прямым измерением объема, предназначенный для отбора разовых проб, который дополнительно может автоматически поддерживать условие изокинетичности отбора пробы.
Описание
Описание аспиратора изокинетичного отбора СБ-3
Аспиратор СБ-3 автоматически контролирует выполнение условия изокинетичности отбора пробы и, в случае необходимости, корректирует скорость отбора пробы. Контроль соблюдения условия изокинетичности осуществляется при помощи встроенного датчика дифференциального давления одним из двух способов:
- с использованием трубки нулевого типа по ГОСТ 33 007–2014 «Оборудование газоочистное и пылеулавливающее. Методы определения запыленности газовых потоков. Общие технические требования и методы контроля»;
- с использованием напорной трубки для контроля дифференциального давления в потоке газа.
В аспираторе СБ-3 реализованы следующие основные возможности:
- Поддержание заданного пользователем расхода газа при изменяющихся условиях;
- Считает и пересчитывает состояние газа и может отобрать пробу с нужным расходом для заданных условий;
- Сочетает в себе измеритель расхода газа с измерителем объема газа (счетчиком);
- Оснащен аккумулятором с емкостью, достаточной для 4 часов работы на максимальной мощности
- Поверяемый канал измерения времени, его таймер это достоверный измеритель времени отбора, канал измерения дифференциального давления, для работы с нулевой трубкой;
- Снабжен мембранным насосом с расходом до 35 л/мин (в рабочих условиях реометра) и разряжением до 80 кПа.
Аспиратор изокинетичного отбора СБ-3 можно принести к газоходу, подключить и забыть про него до конца отбора. Он все делает сам!
И самое его полезное качество - он способен отследить состояние потока газа в трубе и постоянно поддерживать изокинетичность отбора пробы, при чем не только с пылезаборными трубками нулевого типа, но и даже с простыми пылезаборными трубками.
Технические характеристики
Технические характеристики аспиратора изокинетичного отбора СБ-3
Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений дифференциального давления Рдиф, Па | от 0 до 2500 |
| Наименьший измеряемый объем пробы V, дм3 | 10 |
| Диапазон измерений объемного расхода пробы Q, дм3/мин | от 10 до 35 |
| Диапазон измерений интервалов времени отбора пробы T, мин | от 1 до 600 |
| Пределы допускаемой основной абсолютной погрешности измерений дифференциального давления Рдиф, Па: |
|
| - в диапазоне от 0 до 100 Па включ. | ±3 |
| - в диапазоне св. 100 до 2500 Па | ±(2,5+0,005·Р) |
| Пределы допускаемой основной относительной погрешности измерений объема пробы, % | ±5 |
| Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений объемного расхода пробы, % |
±5 |
| Пределы допускаемой относительной погрешности измерений интервалов времени отбора пробы, % |
±0,5 |
| Пределы допускаемой дополнительной погрешности при отклонении температуры окружающей среды от температуры нормальных условий (20 ºС) на каждые 5 ºС: - при измерениях дифференциального давления Рдиф, Па - при измерениях объема пробы V, % - при измерениях объемного расхода пробы Q, % |
±(1+0,001·Р) ±0,3 ±0,3 |
| Единица младшего разряда индикации, Па | 1 |
| Допустимая перегрузка по перепаду давления датчика Рдиф, Па, не более |
6000 |
| Примечания: измеренное значение давления, Па; указанные значения параметров «объем пробы» и «объемный расход пробы» указаны для условий (давления и температуры), фактически создаваемых в реометре аспиратора СБ-3 при отборе пробы. |
|
Технические характеристики
| Наименование характеристики | Значение |
| Время непрерывной работы без подзарядки аккумуляторной батареи, ч, не менее | 4 |
| Средняя наработка до первого отказа, ч | 6000 |
| Номинальное напряжение питания, В | 24,0 |
| Габаритные размеры, мм, не более | 320×285×205 |
| Масса в комплекте, кг, не более | 10 |
| Тип используемого аккумулятора | литий-железо-фосфатный |
| Температура эксплуатации, °С | от -10 до +40 |
Комплектация
Комплектация аспиратора изокинетичного отбора СБ-3
- аспиратор изокинетичного отбора СБ-3
- зарядное устройство для литий-железо-фосфатных аккумуляторов 29,2 В / 3 А
- паспорт
- руководство по эксплуатации
- методика поверки
