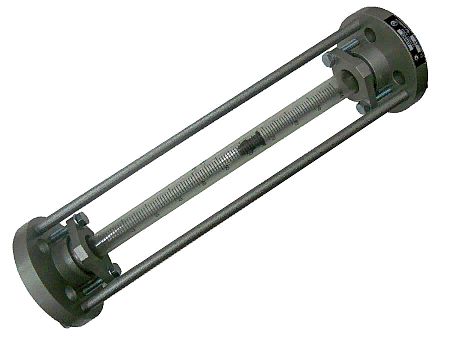

Ротаметры РМ-04 с поверкой
Назначение ротаметров РМ-04
Ротаметры с местными показаниями типа РМ предназначены для измерений объемного расхода плавно меняющихся однородных потоков чистых и слабоза-грязненных жидкостей и газов с дисперсными включениями инородных частиц.
Описание
Описание ротаметров РМ-04
Ротаметр РМ-04 применяется в различных промышленных областях. Спрос на Ротаметр РМ-04 складывается из его простоты конструкции, качества, надежности, долговечности и доступности. Кроме того данный ротаметр не прихотлив в эксплуатации и может использоваться для измерения объемного расхода различного рода жидкостей и газа. Поэтому ротаметры РМ-04 сегодня устанавливают в производственных цехах и иных помещениях, в которых расположен трубопровод, нуждающийся в постоянном контроле.
ВАЖНО
Ротаметр РМ-04 должны при установке всегда располагаться вертикально, вследствие принципа измерения. Показания ротаметров должны считываться операторам.
Технические характеристики
Технические характеристики Ротаметров РМ-04
| Наименование прибора | Ротаметр модель РМ-04 | ||||||||||
| Обозначение прибора | РМ-04 -1,6 ГУЗ |
РМ-04 -2,5 ГУЗ |
РМ-04 -4 ГУЗ |
РМ-04 -6,3 ГУЗ |
РМ-04 -10 ГУЗ |
РМ-04 -16 ГУЗ |
РМ-04 -0,1 ЖУ3 |
РМ-04 -0,16 ЖУ3 |
РМ-04 -0,25 ЖУ3 |
РМ-04 -0,4 ЖУ3 |
|
| Верхний предел измерения |
по воздуху, м3/ч (л/мин) |
1,6 (26,6) |
2,5 (41,6) |
4 (66,6) |
6,3 (105) |
10 (166) |
16 (266) |
- | - | - | - |
| по воде, м3/ч. | - | - | - | - | - | - | 0,1 | 0,16 | 0,25 | 0,4 | |
| Нижний предел измерения | Не более 20% от верхнего фактического предела измерения | ||||||||||
| Диаметр условного прохода, мм | 15 | ||||||||||
| Погрешность измерения, % | ± 2,5 от верхнего предела измерения | ||||||||||
| Рабочее давление, кгс/см2 | 6 | ||||||||||
| Температура измеряемой среды, °С | от +5 до +50 | ||||||||||
| Температура окружающего воздуха, °С | от +5 до +50 | ||||||||||
| Вид присоединения | Фланцевое, наружный 105, межцентровый 65; 4 отверстия 14 | ||||||||||
| Материал деталей, соприкасающихся с измеряемой средой |
- Сталь 12Х18Н9Т ГОСТу 5632-72 - Дюралюминий анодированный ГОСТ 4784-74 - Эбонит ГОСТ 2748-77 - Титан ВТ-1-0 ГОСТ 190013-81 - Стекло химико-лабораторное ГОСТ 21400-75 |
||||||||||
| Габаритные размеры, мм | 395х105х105 | ||||||||||
| Масса, кг, не более | 1,7 | ||||||||||
| Цена, руб. (НДС=0%) | 16 260,00 | 18 480,00 | |||||||||
При заказе следует указать тип ротаметра, предел измерения, измеряемую среду (Ж-жидкость или Г-газ), исполнение изделия, категорию размещения.
Примеры:
РМ-04-6,3 ГУЗ - ротаметр типа РМ с верхним пределом измерения по газу 6,3 м3/час для умеренного климата, категории размещения 3 по ГОСТ 15150-69.
РМ-04-0,16 ЖУЗ - ротаметр типа РМ с верхним пределом измерения по воде 0,16 м3/час для умеренного климата, категории размещения 3 по ГОСТ 15150-69.
Комплектность
Комплектность поставки ротаметра РМ-04:
- ротаметр;
- паспорт;
- техническое описание и инструкция по эксплуатации (копия)
Штуцеры для присоединения шлангов - 450 руб. за 1 штуку.
