Ротаметры РМГ-20 с поверкой
Назначение ротаметров РМГ-20
Ротаметры медицинские газовые с местными показаниями «РМГ» предназначены для измерений объемного расхода потоков газа при работе с наркозными аппаратами и аппаратурой искусственной вентиляции легких.
Описание
Описание ротаметров РМГ-20
Принцип действия ротаметров РМГ-20 основан на измерении высоты подъема поплавка в рабочей среде по конической трубке, установленной вертикально. Под действием потока газа поплавок перемещается. При достижении равновесия сил, действующих на поплавок, последний устанавливается на высоте, соответствующей определенному значению расхода газа. Шкала ротаметра РМГ-20 нанесена на наружной поверхности конусной трубки и отградуирована в единицах объемного расхода газа (л/мин).

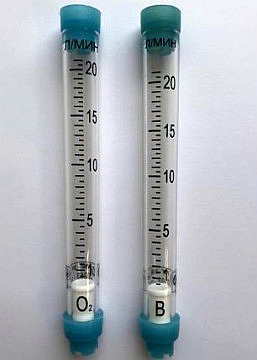

Ротаметр РМГ-20 состоит из конусной прозрачной трубки, внутри которой находится поплавок. Перемещение поплавка ограничивается сверху и снизу резиновыми втулками. Эти же втулки служат уплотняющими элементами при установке ротаметра в аппаратуру. Материалы, используемые в ротаметрах: трубка - поликарбонат, поплавок - фторопласт.
В зависимости от измеряемых газов ротаметры имеют модификации: РМГ-20В для измерения расхода воздуха и РМГ-20К для измерения расхода кислорода.
Технические характеристики
Технические характеристики ротаметров РМГ-20
| Наименование характеристики | Значение |
| Максимальное рабочее давление, МПа | 0,15 |
| Потеря давления при Qmax, МПа, не более | 0,001 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, оС | От +10 до +30 |
| - относительная влажность, % | От 30 до 80 |
| - атмосферное давление, кПа | От 84,0 до 106,7 |
| Средняя наработка на отказ, циклов, не менее | 40000 |
| Средний срок службы, лет | 6 |
| Габаритные размеры: |
РМГ-20В / РМГ-20К |
| - диаметр поликарбонатной трубки, мм, не более | 16 |
| - длина, мм, не более | 140 |
| - масса, г, не более | 20 |
Метрологические характеристики ротаметров РМГ-20
| №№ п/п |
Обозначение ротаметра |
Измеряемая среда |
Диапазон измерения, л/мин |
Длина/ Диаметр, мм |
Масса, г |
| 1 | РМГ-2В | воздух | 0,1…2 | 200/20 | 35 |
| 2 | РМГ-2К | кислород | 0,1…2 | 200/20 | 35 |
|
3 |
РМГ-2А | закись азота | 0,1…2 | 200/20 | 35 |
| 4 | PMT-lKc | ксенон | 0,05 …1 | 200/20 |
35 |
| 5 | РМГ-15В | воздух | 1…15 | 200/20 |
40 |
|
6 |
РМГ-15К | кислород | 1…15 | 200/20 | 40 |
|
7 |
РМГ-12А | закись азота | 1…12 | 200/20 | 40 |
|
8 |
РМГ-бКс | ксенон | 0,5…6 | 200/20 | 40 |
| 9 | РМГ-20В | воздух | 1…20 | 140/16 | 20 |
|
10 |
РМГ-20К | кислород | 1…20 | 140/16 | 20 |
- Пределы допускаемой погрешности, в процентах от верхнего предела измерения: ±4
- Вариация показаний: не более предела допускаемой погрешности
- Номинальное давление, МПа: 0,15
- Потеря давления при максимальном расходе, МПа, не более: 0,001
- Температура окружающего воздуха и измеряемой среды: от 10°С до 30°С
ОКПД2: 26.51.52.110
