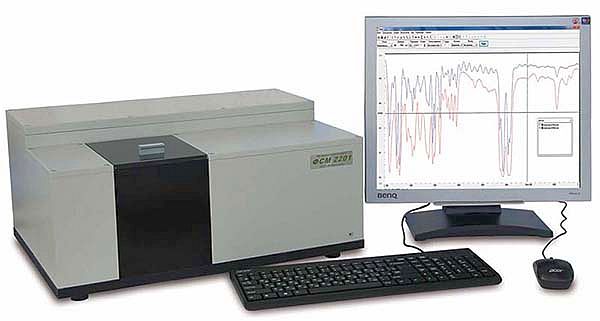

ИК фурье-спектрометры ФСМ 2201 и ФСМ 2202

Назначение ИК Фурье-спектрометров ФСМ 2201 и ФСМ 2202

Универсальные лабораторные ИК фурье-спектрометры ФСМ 2201 и ФСМ 2202 предназначены для измерения оптических спектров в инфракрасной области в твердых, жидких и газообразных образцах, а также количественного анализа органических и неорганических веществ, научных исследований и аналитических измерений в средней инфракрасной области спектра

Описание

Описание ИК Фурье-спектрометров ФСМ 2201 и ФСМ 2202

В основе фурье-спектрометров ФСМ 2201/2202 – интерферометр Майкельсона с самокомпенсацией, не требующий динамической юстировки. Спектрометры оснащены системой продувки сухим воздухом или азотом для минимизации спектральных помех от паров воды и углекислого газа и имеют влагозащитное покрытие оптических окон и светоделителя.

Операции управления прибором ИК фурье-спектрометр моделей ФСМ 2201/2202, самотестирования, регистрации, анализа и обработки спектров автоматизированы и осуществляются с помощью персонального компьютера и установленного базового программного обеспечения FSpec, разработанного специалистами компании для среды Windows XP/Vista/7/8/10.

Программа имеет интуитивно понятный пользовательский интерфейс, позволяет создавать собственные библиотеки спектров, полученных на спектрометрах ФСМ, а также пользоваться стандартными библиотеками и работает со спектрами в форматах *.spe, *.spc, *.dx, *.asc. Обработка спектров включает основные математические операции и преобразования, поиск спектральных линий и определение их параметров.

Для работы по стандартным методикам: ГОСТ, ASTM, EN, SEMI или проведения измерений в режиме анализатора к платформе FSpec подгружаются дополнительные программные модули с «кнопочным» управлением прибора, дополнительного оборудования, встроенными алгоритмами измерений и градуировками.

Универсальность прибора обеспечивается возможностью установки в его кюветное отделение различных газовых и жидкостных кювет, оптических приставок и приспособлений, позволяющих проводить исследование жидких, твердых и газообразных образцов.

Области применения ИК фурье-спектрометров моделей ФСМ 2201/2202

В настоящее время большую роль играет качество выпускаемой продукции, поэтому так важно контролировать его на всем протяжении процесса производства. ИК фурье-спектрометр ФСМ - универсальный прибор, который можно применять в различных областях, благодаря широкому спектру дополнительного оборудования.

• Химия
  Определение массовой концентрации масла в жидком техническом аммиаке, качественная классификация поверхностно-активных веществ, определение содержания связанной уксусной кислоты в уксуснокислых эфирах целлюлозы.
• Химия полимеров
  Идентификация каучуков и резиновых смесей, анализ добавок. Определение структурных характеристик и анализ компонентного состава различных полимеров и полимерного сырья, идентификация дефектов полимеров.
• Нефтехимия
  Определение содержания оксигенатов и бензола в бензине, определение метиловых эфиров жирных кислот в дизельном топливе, анализ параметров рабочих смазочных масел.
• Нефтегазодобыча
  Определение влажности нефтей, конденсатов и жидких нефтепродуктов, а также добываемых и транспортируемых горючих природных газов.
• Угольная промышленность
  Качественный и количественный анализ соединений, входящих в состав углей. Определение серы в каменных и бурых углях, лигнитах, антрацитах, коксе.
• Экологический контроль
  Проведение экологических мониторингов: определение содержания нефтепродуктов в воде и почве, идентификация источников загрязнений; определение содержания в воде жиров и поверхностно-активных веществ; определение содержания монооксида углерода и углеводородов в атмосферном воздухе и в воздухе рабочей зоны.
• Пищевая и парфюмерная промышленность
  Определение массовой доли трансизомеров жирных кислот в маслах и жировых продуктах, контроль показателей качества растительных масел. Определение влаги, жира и протеина при обработке семян масличных культур. Анализ состава рыбы и морепродуктов.
• Комбикормовая промышленность
  Определение содержания в комбикормах и комбикормовом сырье сырого протеина, сырой клетчатки, сырого жира и влаги, сырой золы, кальция и фосфора. Определение содержания обменной энергии.
• Фармацевтическая отрасль
  Идентификация и определение подлинности фармацевтических субстанций.
• Медицина
  Исследование сыворотки крови для ранней диагностики онкологических заболеваний, исследование слюны для диагностики и контроля хранического тонзиллита, анализ выдыхаемого воздуха для диагностики гастрита.
• МЧС
  Пожарно-техническая экспертиза - исследование объектов, изъятых с места пожара.
• Криминалистика
  Идентификация органических соединений: полимеров, лакокрасочных материалов, нефтепродуктов, растворителей, спиртных напитков, пищевых продуктов, волокон, клея, чернил, бумаги, наркотиков, фармпрепаратов, взрывчатых веществ. Минимальная пробоподготовка.
• Электронная промышленность
  Неразрушающий контроль полупроводниковых пластин и структур.
• Оптическое производство
  Определение спектральных коэффмциентов пропускания и отражения оптических деталей и материалов, измерение отражающей способности отражающих поверхностей и отражающих покрытий; идентификация и определение толщины покрытий, нанесенных на отражающие поверхности.
• Электроэнергетика
  Определение ароматических углеводородов в минеральных электроизоляционных маслах; идентификация масел, выявление загрязнений.
• Газовый анализ
  Экологический и санитарный контроль воздушной среды, контроль качества продукции газовой промышленности, анализ выдыхаемых газов для диагностики заболеваний в медицине, испытание надежности противогазов.
• Текстильная промышленность
  Определение в льняных тканях массовой доли полиэфирного волокна в смеси с натуральными волокнами, определение количественного содержания экстрагируемых органическими растворителями веществ (парафин, мягкий парафин, замасливатели жировосковые) по ГОСТ 30739-2001 «Ткани и изделия чистольняные, льняные и полульняные. Экспрессные методы испытаний».
• Алмазы
  Геммологическая экспертиза природных алмазов, контролькачества искусственных алмазов.

Технические характеристики

Технические характеристики ИК Фурье-спектрометров ФСМ 2201 и ФСМ 2202


Комплектация

Комплектация ИК Фурье-спектрометров ФСМ 2201 и ФСМ 2202

Базовый комплект ИК Фурье-спектрометров ФСМ 2201 и ФСМ 2202

• Фурье-спектрометр (основа - интерферометр Майкельсона с самокомпенсацией, который не требует динамической юстировки).
• Базовое программное обеспечение FSpec. Оно нужно для управления прибором, получения спектров, их обработки, анализа и работы со спектральными библиотеками. Программа совместима с Windows.
• Кабель для подключения к персональному компьютеру.
• Кабель сетевого питания.
• Комплект ЗИП (запасных частей, инструментов и принадлежностей).
• Комплект документации (руководства, паспорта, методики).

У спектрометров ФСМ модульная конструкция, поэтому их легко адаптировать под конкретные аналитические задачи. В качестве дополнительного оборудования часто докупают:

• Кюветы: разборные и неразборные жидкостные, газовые (в том числе многоходовые - они повышают чувствительность при анализе газовых смесей).
• Оптические приставки: для измерения зеркального и диффузного отражения, приставка многократного нарушенного полного внутреннего отражения (МНПВО) - удобна для экспресс-анализа жидких и порошкообразных проб.
• Прессы и пресс-формы для изготовления таблеток из бромида калия (KBr) - распространённый метод подготовки твёрдых образцов.
• ИК-микроскоп (например, МИК-15) - для локального анализа микроучастков образца.
• Приспособления для отбора и транспортировки газовых проб, комплекты для подготовки твёрдых образцов.
• Для некоторых моделей есть специфические опции. Например, ФСМ 2211 дополнительно комплектуется фотодиодом InGaAs (для области 4000–9000 см⁻¹) и кремниевым фотодиодом (для 8500–12500 см⁻¹), чтобы работать в ближней ИК-области.
• Также для повышения производительности могут ставить 2-координатный автоматический стол (например, для ФСМ 1201П - тестера полупроводниковых пластин).
