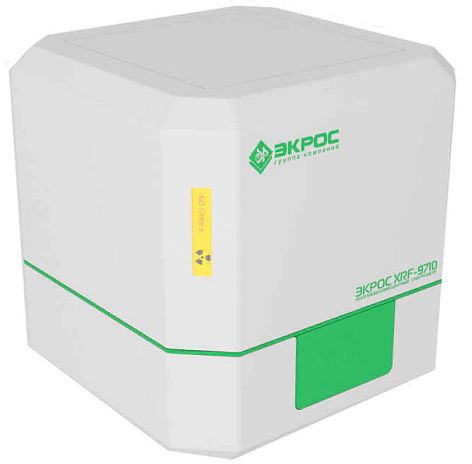

ЭКРОС XRF-9710 PEARL
Назначение рентгенофлуоресцентного спектрометра ЭКРОС XRF-9710 PEARL
Компактный рентгенофлуоресцентный спектрометр ЭКРОС XRF-9710 PEARL предназначен для качественного и количественного элементного анализа от Na до U различных твердых и жидких объектов.
Спектрометр ЭКРОС XRF-9710 может быть использован в практикуме и научно-исследовательских группах учебных заведений, в производственных и заводских лабораториях для контроля качества сырья и готовой продукции, а также установлен на конвейерную линию для контроля технологических процессов.
Описание
Описание рентгенофлуоресцентного спектрометра ЭКРОС XRF-9710 PEARL
Принцип работы
Спектрометр воздействует на образец рентгеновскими лучами и регистрирует характеристическое излучение элементов исследуемого материала. В качестве источника излучения выступает рентгеновская трубка прострельного вида малой мощности. Для регистрации излучения используется полупроводниковый детектор кремний-дрейфового типа (SDD) с системой электроохлаждения (опционально - Si-Pin).
Образец размещают в кюветном отделении или внутри защитного экрана. В комплект поставки входит набор кювет для проб разного размера. Кюветное отделение расположено под детектором и рентгеновской трубкой, что предотвращает загрязнение и порчу излучающих и регистрирующих элементов.
Область применения
Прибор используют в:
- металлургии;
- химической промышленности;
- криминалистике;
- искусстве;
- экологии;
- строительстве и других сферах деятельности.
Особенности рентгенофлуоресцентного спектрометра ЭКРОС XRF-9710 PEARL
Внесен в государственный реестр средств измерений. Номер в реестре № 88411-23
- Диапазон измерения элементного состава от 11Na до 95Am;
- Позволяет проводить анализ негабаритных объектов;
- Компактный размер;
- Автономная работа - встроенный аккумулятор (опционально);

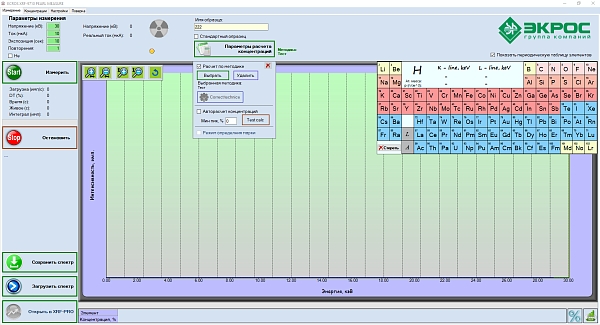

- Полностью русифицированное программное обеспечение без приобретения дополнительных лицензий.
Технические характеристики
Технические характеристики рентгенофлуоресцентного спектрометра ЭКРОС XRF-9710 PEARL
| Диапазон определения массовой доли | 3…50 000 мг/кг |
| Диапазон показаний определения массовой доли | 2…100 000 мг/кг |
| Предел допускаемой абсолютной погрешности измерения массовой доли серы, мг/кг: - в диапазоне от 3 мг/кг до 16 мг/кг - в диапазоне в диапазоне свыше 16 мг/кг до 46 000 мг/кг - в диапазоне в диапазоне свыше 46 000 мг/кг до 50 000 мг/кг где С – измеренное значение массовой доли серы, мг/кг |
±1,3041 С0,6446 ±0,8694 C0,6446 ±1,7388 C0,6446 |
| Относительное среднеквадратичное отклонение СКО случайной составляющей погрешности при измерении массовой доли серы 500 мг/кг |
не более 0,5% |
| Предел повторяемости результатов единичных измерений массовой доли серы r (Р=0,95), мг/кг: - в диапазоне от 3 мг/кг до 16 мг/кг - в диапазоне в диапазоне свыше 16 мг/кг до 46 000 мг/кг - в диапазоне в диапазоне свыше 46 000 мг/кг до 50 000 мг/кг где С – измеренное значение массовой доли серы, мг/кг |
r=0,8694 С0,6446 r=0,4347 С0,6446 r=1,3041 С0,6446 |
| Теоретический предел обнаружения за 600 секунд | менее 3,0 мг/кг |
| Скорость счета на установочном образце молибден (SU-Мo) | не менее 10000 имп./с |
| Предел относительной погрешности анализатора при измерении скорости счета на SU-Мo при соблюдении следующих условий: - температура окружающего воздуха:+(20±5)°С - относительная влажность воздуха: 45…80% - атмосферное давление: 84…107 кПа - отклонение напряжения питания сети от номинального значения, не более: ±2 % - частота сети: (50/60)±1 Гц - отсутствие механических воздействий и магнитных полей (кроме земного) |
не более 0,5% |
| Время непрерывной работы анализатора | не менее 17 часов |
| Средняя наработка на отказ Указанная наработка на отказ обеспечивается при соблюдении потребителем условий эксплуатации и выполнении мероприятий, предусматривающих техническое и ремонтное обслуживание анализатора |
не менее 15000 часов |
| Питание | (100-240) В±10 % (50/60)1 Гц |
| Мощность, потребляемая анализатором | не более 90 В*А |
| Габаритные размеры анализатора | 290х390х145 мм |
| Масса анализатора | 8 кг |
Комплектность
Комплектность рентгенофлуоресцентного спектрометра ЭКРОС XRF-9710 PEARL
- Спектрометр;
- Модуль подачи образцов или модуль для негабаритных образцов (в зависимости от задачи);
- Ноутбук или управляющий компьютер с ПО;
- Комплект запасных частей и принадлежностей;
- Комплект эксплуатационных документов (паспорт, руководство по эксплуатации и др.);
Дополнительные опци
- Гелиевый пост к спектрометру ЭКРОС XRF-9700/9710;
- Модуль вращения/смены пробы спектрометра XRF-9710;
- Встроенная видеокамера для контроля анализируемой область;
- Встроенные аккумуляторы;
- Питание от прикуривателя автомобиля;
- Набор образцов и принадлежностей для проведения лабораторных работ с ПО;
