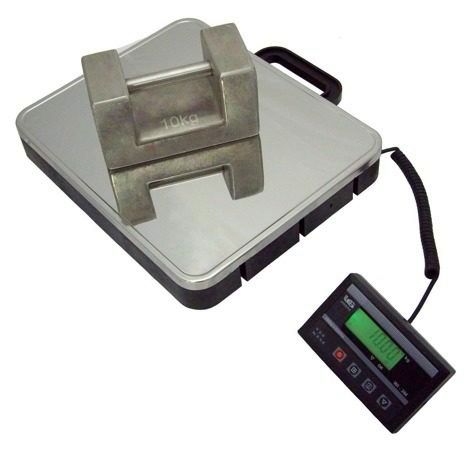

Весы ВС.
Назначение весов товарных ВС
Весы платформенные ВС предназначены для статических измерений массы различных грузов.
Описание
Описание весов товарных ВС
Принцип действия весов основан на преобразовании действующей на весы силовой нагрузки, создаваемой взвешиваемым объектом, в деформацию упругого элемента весоизмерительного датчика, на котором нанесены тензорезисторы. Деформация упругого элемента вызывает изменение электрического сигнала, снимаемого с тензорезисторов. Аналоговый электрический сигнал весоизмерительных датчиков передается в индикатор для аналогоцифрового преобразования, обработки и индикации результатов измерений.
Конструктивно весы состоят из весоизмерительного устройства и индикатора. В состав весоизмерительного устройства входят грузоприемное устройство, весоизмерительные датчики (4 шт.).
Грузоприемное устройство включает одну грузоприемную платформу.
Модификации весов отличаются максимальными и минимальными нагрузками, пределами допускаемой погрешности, действительной ценой деления.
В весах предусмотрены следующие устройства:
- устройство первоначальной установки нуля;
- устройство слежения за нулем;
- полуавтоматическое устройство установки нуля;
- устройство выборки массы тары.
Особенности весов товарных ВС
- Выносной жидкокристаллический дисплей
- Мягкая кнопочная клавиатура
- Платформа из нержавеющей стали
- Автономное питание
- Оригинальный компактный дизайн (весы имеют ручку для переноски, индикатор убирается в корпус весов)
- Функция тарирования (обнуление массы тары)
- Индикация степени разряда аккумулятора
- Влажность (неконденсированная) — не более 80%
- Рабочий диапазон температур -10ºС…+40ºС
- Источник питания — сетевой адаптер 12В/500мА или встроенный аккумулятор
Технические характеристики
Технические характеристики весов товарных ВС
Класс точности весов по ГОСТ OIML R 76-1-2011 средний
Обозначение весов, максимальная нагрузка (Max), минимальная нагрузка (Min), действительная цена деления (d), поверочный интервал (e), число поверочных интервалов (n), пределы допускаемой погрешности весов (mpe) при поверке приведены в таблице
| Обозначение весов | Max, кг | Min, г | d=e, г | n | Интервалы взвешивания, кг | Пределы допускаемой погрешности при поверке, г |
| ВС-30К | 30 | 200 | 10 | 3000 | 0,2…5; 5…20; 20…30 |
±5 ±10 ±15 |
| ВС-60К | 60 | 400 | 20 | 3000 | 0,4…10 10…40 40…60 |
±10 ±20 ±30 |
| ВС-100К | 100 | 1000 | 50 | 2000 | 1…25 25…100 |
±25 ±50 |
| Условия измерений: - предельные значения температуры, °С - относительная влажность при температуре 35 °С, % |
10…+40 80 |
| Питание весов: - напряжение питания, В - частота, Гц - автономное от аккумуляторной батареи, В |
230 50±2% 6 |
| Время установления показаний, с, не более | 5 |
| Потребляемая мощность, Вт, не более | 20 |
| Габаритные размеры и масса грузоприемной платформы | 380х310х80 мм; 3,5 кг |
| Вероятность безотказной работы за 2000 ч | 0,9 |
| Средний срок службы, лет | 8 |
