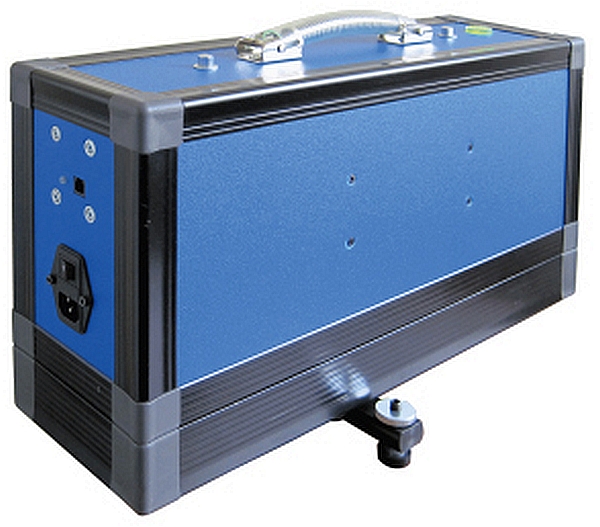

УМ-10. Машина ударная стандартная
Назначение машины ударной УМ-10
Машина ударная стандартная УМ-10 применяется при измерениях изоляции ударного шума по ГОСТ 27296-2012 и ГОСТ Р ИСО 10140-3-2012 в качестве излучающей системы.
Описание
Описание машины ударной УМ-10
Молотки ударной машины активируются с помощью электромагнитов. Система управления электромагнитами обеспечивает выполнение требований по частоте и скорости падения молотков.
Машина работает от сети переменного тока 220В AC. Она сохраняет работоспособность даже при пониженном напряжении (до 180 В).
На верхней панели машины имеется пузырьковый уровень для правильной установки в контрольной точке.
Включение и выключение ударного режима осуществляется с панели управления вручную либо дистанционно с помощью индикаторного блока Экофизика-11Х (Белая) непосредственно из режима измерения.
Примечание: Для дистанционного управления ударной машиной необходимо дополнительно приобрести комплект электронных ключей DIN-DIN-RF. Этот же комплект может использоваться для управления усилителем мощности OED-PA360.
Ударная машина УМ-10 соответствует требованиям ГОСТ 27296-2012 и ГОСТ Р ИСО 10140-5-2012.
Технические характеристики
Технические характеристики машины ударной УМ-10
| Соответствие стандартам | ГОСТ 27296-2012 (п.6.2), ГОСТ Р ИСО 10140-5-2012 (Приложение Е) |
| Количество молотков | 5 |
| Масса молотка | 500 г (±6 г) |
| Частота ударов | 10 Гц (-0,4 Гц; +0,5 Гц) |
| Скорость падения молотков | соответствует нормируемому количеству движения (в пределах точности 1,25%) молотка массой 500 г при падении с высоты 40 мм |
| Питание | сеть переменного тока 50 Гц, 180-240 В |
| Габаритные размеры | 537 х 230 х 345 мм (в собранном виде); 555 х 220 х 330 мм (в сумке-кофре) |
| Масса | до 16 кг (в собранном виде); до 19 кг (в сумке-кофре) |
| Диапазон рабочих температур | +5 …+40°С |
Комплектация
Комплект поставки УМ-10:
- Ударная машина УМ-10;
- Три ножки;
- Кабель питания;
- Сумка-кофр;
- Руководство по эксплуатации (паспорт).
По дополнительному заказу ударная машина доукомплектовывается набором радио-адаптеров Эко-DIN-AIR для организации удалённого управления ударной машиной.
