МК-233 микрофон
Назначение микрофона МК-233
Микрофоны МК-233 предназначены для использования в шумоизмерительной аппаратуре в качестве измерительного преобразователя инфразвукового, звукового и ультразвукового давления. Звуковые колебания мембраны микрофона МК-233преобразуются в переменное напряжение, пропорциональное воздействующему на капсюль звуковому давлению.
Описание
Описание микрофона МК-233
Конструктивно капсюль состоит из разборного корпуса, изолятора, неподвижного электрода и мембраны, которые образуют замкнутую камеру, связанную с окружающей средой специальным отверстием для выравнивания медленно меняющегося статического (атмосферного) давления. Мембрана и неподвижный электрод электрически изолированы друг от друга и являются обкладками конденсатора. Чувствительным элементом является мембрана.
На неподвижный электрод капсюля через предусилитель от блока питания подают постоянное поляризующее напряжение 200 В, необходимое для работы капсюля.
Конструктивно в соответствии с ГОСТ 27.003-90 капсюли относятся к невосстанавливаемым, неремонтируемым, однофункциональным изделиям.
Капсюль микрофонный конденсаторный МК-233 зарегистрирован в Государственном реестре средств измерений под № 36805-15 (свидетельство, PDF).
Технические характеристики
Технические характеристики микрофона МК-233
| Частотный диапазон, Гц | 1,6…40000 |
| Максимальный уровень измеряемого звукового давления, дБ относительно 2x10-5 Па, не менее | 160 |
| Номинальный уровень чувствительности капсюля, дБ, относительно 1В·Па-1 минус 37±1,5 (мВ/Па) | (11,5-16,5) |
| Максимальное отклонение уровня чувствительности в номинальном диапазоне частот по свободному полю от уровня чувствительности на частоте 250 Гц в диапазоне частот: (3,15…40000) Гц, дБ |
не более ±2 |
| Габаритные размеры, мм | 13,2x12,6 |
| Масса, кг | 0,008 |

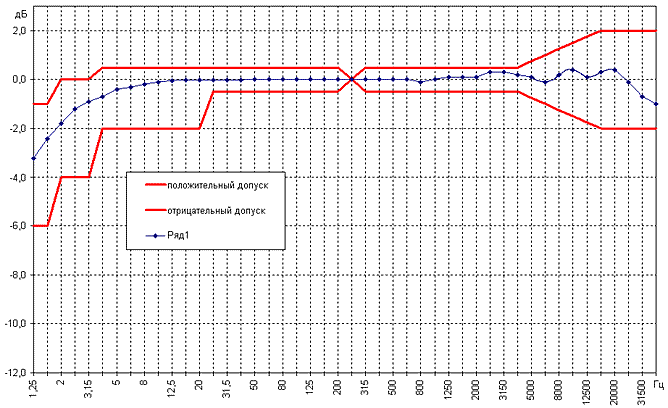

Частотная характеристика микрофонаМК-233
Сравнительная таблица
Сравнительная таблица микрофонных капсюлей
Микрофонные капсюли ВМК-205, МК-265 и МК-233 предназначены для прецизионных измерений уровней звукового давления.
Эти микрофоны имеют характеристику направленности по свободному полю. То есть сконструированы таким образом, чтобы измерять звуковое давление в свободном акустическом поле и компенсировать присутствие самого микрофона. При измерениях ось микрофона свободного поля должна быть направлена на источник звука под нулевым углом.
Микрофоны ВМК-205 могут использоваться в составе шумомеров 1 класса.
ВМК-205 и МК-265 имеют высокую чувствительность (45-50 мВ/Па) и используются для замеров как производственных, так и коммунальных шумов. Кроме того эти датчики позволяют измерять уровни звукового давления в инфразвуковой области.
МК-233 обладает более слабой чувствительностью и применяется для измерений уровней звука в производственных условиях, а также уровней звукового давления в ультразвуковой области частот (до 40 кГц)
| ВМК-205 (снят с производства) |
МК-265 | МК-233 | МК-234 | ||
| Чувствительность, мВ/Па | 45 | 50 | 14 | 38 | |
| Максимальный измеряемый УЗД, дБ | 146 | 145 | 160 | 160 | |
| Напряжение поляризации, В | 200 | 200 | 200 | 200 | |
| Частотный диапазон, Гц | 2…20000 | 2…20000 | 20…40000 | 1,25…20000 | |
| Диаметр | 1/2" | 1/2" | 1/2" | 1/2" | |
| Резьба для соединения предусилителя | 60 UNS-2B | 60 UNS | 60 UNS | 60 UNS | |
| Характеристика направленности | свободного поля | ||||
Комплектация
Комплектация микрофона МК-233
- Капсюль микрофонный конденсаторный МК-233 в футляре
- Паспорт
- Свидетельство о приемке
