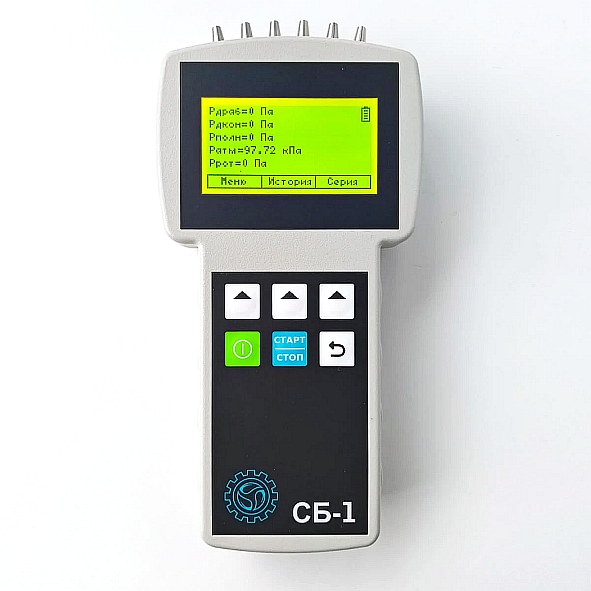

СБ-1 Измеритель дифференциального давления
Прибор для одновременного измерения параметров
дифференциального давления газов (избыточного давления или разряжения) и атмосферного давления, позволяющий качественно реализовать требования методов измерения промышленных выбросов в атмосферу и методов измерения характеристик вентиляционных систем.
дифференциального давления газов (избыточного давления или разряжения) и атмосферного давления, позволяющий качественно реализовать требования методов измерения промышленных выбросов в атмосферу и методов измерения характеристик вентиляционных систем.
Цена 111.300,00 руб
Назначение измерителя дифференциального давления СБ-1
Прибор СБ-1 предназначен для одновременного измерения параметров дифференциального давления газов (избыточного давления или разряжения) и атмосферного давления.
Описание
Описание измерителя дифференциального давления СБ-1
Измеритель дифференциального давления «СБ-1» является современным прибором, позволяющим качественно реализовать требования методов измерения промышленных выбросов в атмосферу и методов измерения характеристик вентиляционных систем.

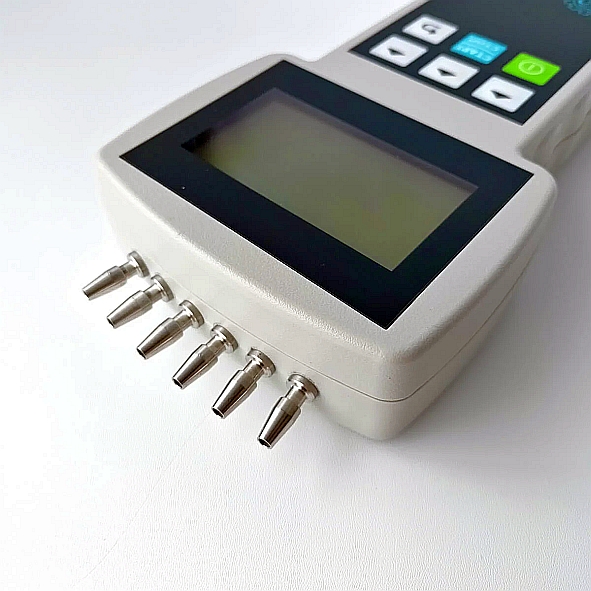

Устройство прибора включает датчик измерения атмосферного давления и 4 датчика измерений дифференциального давления, работающих одновременно: два датчика с диапазоном 0−2,5 кПа и два датчика - 0−10 кПа.
Показатели точности датчиков измерителя СБ-1, на всем диапазоне измерений, соответствуют классу точности не хуже первого, по ГОСТ 18 140–84.
При измерении промышленных выбросов в атмосферу измеритель СБ-1 позволяет:
- проводить одновременно измерения полного, статического и динамического давления в рабочих точках сечения газохода, динамического давления в контрольной точке и атмосферного давления (требование пунктов 3.3.2 и 3.3.3 ГОСТ 17.2.4.06−90);
- собрать множество измерений в серию для последующей обработки и сохранить в памяти прибора. А также произвести на месте измерений все необходимые промежуточные расчеты;
- одновременно контролировать параметры в газоходе и в системе пробоотбора, что необходимо для правильного соблюдения условий изокинетичности пробоотбора (по ГОСТ 33 007–2014) и при измерении параметров влажности газа (по ГОСТ 17.2.4.08−90).
Для контроля параметров вентиляционных систем измеритель СБ-1 позволяет (ГОСТ 12.3.018−79):
- одновременно собирать все нужные для расчета давления в рабочих точках и сохранить данные серии контрольных точек в памяти прибора;
- за счет возможности одновременного измерения полного давления в двух точках СБ-1 позволяет максимально точно оценить потерю полного давления в элементе газохода;
- градуировка датчиков измерителя производится в положительном и отрицательном диапазоне значений, позволяя уменьшить затраты времени на подключение шлангов.
Преимущества измерителя СБ-1:
- СБ-1 работает в режиме измерений в реальном времени или в режиме серии измерений, позволяя пользователю выбрать наиболее удобный для себя способ сбора данных. В режиме серии измерений прибор собирает данные множества измерений (до 250) и сохраняет их в энергонезависимую память прибора;
- СБ-1 оснащен внутренней энергонезависимой памятью, объемом 32 Гб, предназначенной для хранения данных измерений. Структура хранения данных позволяет легко получить доступ к просмотру ранее проведенных измерений;

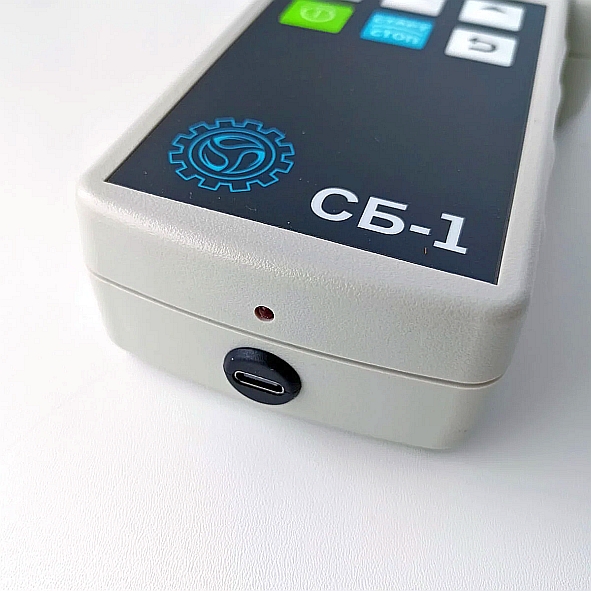

- заряд СБ-1 осуществляется через порт USB type-C. Зарядка может осуществляться, в том числе, и через переносные зарядные устройства (PowerBank);
- в измерителе СБ-1 реализована система расчета средних по потоку газа параметров вентиляционной системы (давлений, скорости, объемного расхода).
В приборе СБ-1 реализованы следующие основные возможности:
- Получение значения измеряемых параметров в режиме реального времени;
- Проведение промежуточных расчетов аэродинамических параметров пылегазового потока для серии измерений (скорость, объемный расход), с использованием введенных пользователем параметров, не измеряемых прибором СБ-1;
- Проведение серии измерений, с последующей возможностью просмотра как результатов отдельных измерений, так и усредненных результатов всей серии;
- Осуществление передачи данных измерений на стороннее устройство, через Bluetooth-модуль прибора СБ-1;
- Сохранение результатов серий измерений в энергонезависимую память прибора СБ-1 и их просмотр;
- Настройка единиц измерения при отображении результатов (Па или мм.вод.ст для дифференциальных давлений; кПа, мм.рт.ст, атм. - для атмосферного давления).
Технические характеристики
Технические характеристики измерителя дифференциального давления СБ-1
Метрологические характеристики
| Наименование характеристики | Ед. изм. | Значение | |
| Диапазон измерений дифференциального давления (Рдраб и Рдкон) |
Па | от 0 до 2500 | |
| мм вод. ст. | от 0 до 250 | ||
| Диапазон измерений дифференциального давления (Рполн и Ррот) |
Па | от 0 до 10000 | |
| мм вод. ст. | от 0 до 1000 | ||
| Диапазон измерения атмосферного давления | Па | от 80 до 110 | |
| мм вод. ст. | от 600 до 825 | ||
| атм. | от 0,79 до 1,08 | ||
| Пределы основной допускаемой абсолютной погрешности измерений дифференциального давления Δ |
|||
| - Рдраб и Рдкон | при Р от 0 до 100 включ. | Па | ±1 |
| при Р от 0 до 10 включ. | мм вод. ст. | ±0,1 | |
| при Р св. 100 до 2500 | Па | ±(0,5+0,005·Р) | |
| при Р св. 10 до 250 | мм вод. ст. | ±(0,05+0,005·Р) | |
| - Рполн и Ррот | при Р от 0 до 500 включ. | Па | ±3 |
| при Р от 0 до 50 включ. | мм вод. ст. | ±0,3 | |
| при Р св. 500 до 10000 | Па | ±(1+0,005·Р) | |
| при Р св. 50 до 1000 | мм вод. ст. | ±(0,1+0,005·Р) | |
| Пределы допускаемой абсолютной погрешности измерений атмосферного давления |
кПа | ±0,2 | |
| Пределы допускаемой дополнительной погрешности при отклонении температуры окружающего воздуха на каждые 5 ºС от нормальной (20 ± 5) ºС при измерении дифференциального давления |
Па | ±(1+0,001·Р) | |
| мм вод. ст. | ±(0,1+0,001·Р) | ||
Технические характеристики
| Наименование характеристики | Ед. изм. | Значение | |
| Масса, не более | кг | 0,6 | |
| Номинальное напряжение питания | В | 5 | |
| Габаритные размеры, не более | |||
| длина | мм | 235 | |
| ширина | мм | 115 | |
| высота | мм | 42 | |
| Условия эксплуатации: температура окружающей среды | °С | от 0 до +40 | |
Комплектация
Комплектация измерителя дифференциального давления СБ-1
- измеритель дифференциального давления «СБ-1»
- паспорт
- руководство по эксплуатации
- методика поверки
Номер в Госреестре средств измерений РФ
91741-24
