ПЗ ЗВ «ГАЗ» пробоотборный зонд

Пробоотборный зонд ПЗ ЗВ "ГАЗ" предназначен для отбора проб загрязняющих веществ (ЗВ), находящихся только в газообразном состоянии для определения массовых концентраций в промышленных выбросах гравиметрическим, фотометрическим, потенциометрическим и другими методами.

Применение  пробоотборного зонда:
ПЗ ЗВ «ГАЗ» предназначен для отбора проб только газообразных загрязняющих веществ (газов и паров) при проведении работ по контролю загрязнения атмосферы (КЗА) методом внутренней фильтрации на стационарных источниках с выходными отверстиями в патрубках или «лючках» диаметром не менее 25 мм.
ПЗ ЗВ «ГАЗ» пригоден для применения на объектах КЗА в условиях высоких температур, химической агрессивности, обладает высокой коррозийной защищенностью, стойкостью к атмосферным воздействиям, а также низкими водопоглощением и газопроницаемостью.
ПЗ ЗВ «ГАЗ» может использоваться для определения максимальных значений концентрации ЗВ, которые образуются при направленных выбросах от промышленных предприятий на определенный район населенного пункта (города, поселка), его санитарно-защитной или рабочей зон под осью факела выбросов из источника загрязнения атмосфера (ИЗА), т. е. при организации подфакельных наблюдений.

Характеристики ПЗ ЗВ "ГАЗ"
ПЗ ЗВ «ГАЗ» - составная конструкция в виде разъемного цилиндрического корпуса, состоящего из 3-х основных частей: трубки заборной (длина ̴ 0,5м), трубки промежуточной, представляющей собой удлинитель зонда (длина ̴ 0,5м) и трубки выходной (длина ̴ 0,5м), соединяемыми между собой резьбовыми соединениями (втулками и гайками).
Заборная трубка имеет установочный фильтр, промежуточная как удлинитель, выходная трубка оснащена ручкой с указанием наименования (ПЗ «ГАЗ») и порядкового номера зонда с окончанием в виде штуцера для возможности крепления с соединительной резиновой трубкой (шлангом) для подключения различных приборов и устройств.
Длина ПЗ ЗВ «ГАЗ» в сборе всего изделия в комплекте со всеми составными частями конструкции (трубка заборная, трубка промежуточная, трубка выходная) ̴ 1,5м, без удлинителя (трубки промежуточной) ̴ 1,0 м.
Наружный диаметр трубок конструкции (ст. нерж.) ̴ 12-14 мм, внутренний канал газовоздушной магистрали ПЗ (фторопласт, Ф-4Д) ̴ 6-8 мм.
Вес ̴ 0,9-1,0 кг.

Эксплуатация
ПЗ ЗВ «ГАЗ» должен применяться в общей схеме пробоотбора на газовые примеси согласно нормативным документам или методикам выполнения измерений (МВИ), например, ПНД Ф 12.1.1-99; ПНД Ф 13.1.45.03; МВИ ФР.1.31.2004.01259; МВИ ФР.1.31.2011.11262; МИ ПрВ-2007/7; МИ ПрВ-2015/1; ПрВ-2015/5 и т. д. в комплекте с оборудованием, приборами и техническими средствами, обозначенными в них (см. приведенные ниже схемы).

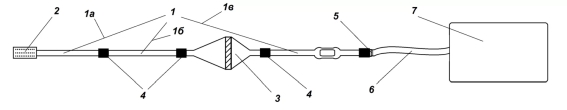

Вариант 1 1. ПЗ-ЗВ «ГАЗ» ( 1а, трубка заборная; 1б, трубка промежуточная; 1в трубка выходная с ручкой и штуцером); 2. фильтр установочный; 3. аллонж-фильтродержатель под фильтры АФА-20; 4. узлы соединительные элементов конструкции (гайка/втулка); 5. штуцер выходной трубки ПЗ; 6. шланг соединительный; 7. аспиратор.

Вариант 2 1. ПЗ-ЗВ «ГАЗ» ( 1а, трубка заборная; 1б, трубка промежуточная; 1в трубка выходная с ручкой и штуцером.); 2. фильтр установочный; 3. циклон; 4. аллонж-фильтродержатель под фильтры АФА-20; 5. узлы соединительные элементов конструкции (гайка/втулка); 6. угольник-переходник; 7. штуцер выходной трубки ПЗ; 8. шланг соединительный; 9. аспиратор.

Вариант 3 1. ПЗ-ЗВ «ГАЗ» ( 1а, трубка заборная; 1б, трубка промежуточная; 1в трубка выходная с ручкой и штуцером.); 2. фильтр установочный; 3. каплеуловители – от 1 до 2 шт.; 4. аллонж-фильтродержатель под фильтры АФА-20; 5. узлы соединительные элементов конструкции (гайка/втулка); 6. штуцер выходной трубки ПЗ; 7. шланг соединительный; 8. аспиратор.

Вариант 4 1. ПЗ-ЗВ «ГАЗ» ( 1а, трубка заборная; 1б, трубка промежуточная; 1в трубка выходная с ручкой и штуцером.); 2. фильтр установочный; 3. каплеуловители – от 1 до 2 шт.; 4. циклон; 5. узлы соединительные элементов конструкции (гайка/втулка); 6. угольник-переходник; 7. аллонж-фильтродержатель под фильтры АФА-20; 8. штуцер выходной трубки ПЗ; 9. шланг соединительный; 10. аспиратор.

Вариант 5 1. ПЗ-ЗВ «ГАЗ» ( 1а, трубка заборная; 1б, трубка промежуточная; 1в трубка выходная с ручкой и штуцером.); 2. фильтр установочный; 3. циклон; 4. каплеуловители – от 1 до 2 шт.; 5. узлы соединительные элементов конструкции (гайка/втулка); 6. угольник-переходник; 7. аллонж-фильтродержатель под фильтры АФА-20; 8. штуцер выходной трубки ПЗ; 9. шанг соединительный; 10. аспиратор.

Вариант 6 1. насадка-раструб; 2. защитная сетка (нержавеющая сталь); 3. трубка промежуточная; 4. трубка выходная; 5. узлы соединительные элементов конструкции (гайка/втулка); 6. поглотительный прибор для отбора проб(поглотитель Рыхтера, сорбционная трубка и др.); 7. штуцер выходной трубки; 8. шланг соединительный; 9. аспиратр.
