Пневмометрическая трубка ПИТО
"Пито" напорная трубка с поверкой
Назначение трубок напорных ПИТО
Трубка напорная модификации Пито предназначена для измерений объемного расхода жидкости и газа в одной точке поперечного сечения цилиндрических труб диаметром не менее 300 мм в случаях, когда стенки трубы газохода не подвержены интенсивной коррозии или отложению на них веществ, выделяющихся из измеряемой среды по ГОСТ 8.361-79.
Применяется при определении скорости и объемного расхода в газоходах и вентсистемах в комплекте с дифференциальными манометрами типа ДМЦ-01А, ДМЦ-01О, ДМЦ-01М или др.
Описание
Описание трубок напорных ПИТО

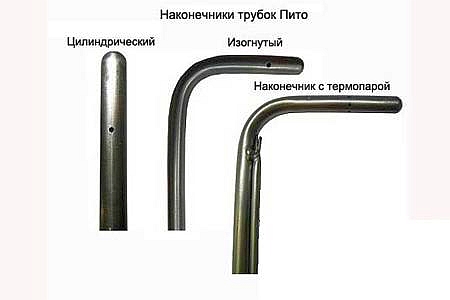

Выпускаются две модификации трубок напорных: Пито (с изогнутым носиком) и Пито цилиндрическая (с прямым носиком). А также два исполнения трубок напорных: В (вентиляционное) и П (промышленное), отличающиеся диапазонами измерений скорости воздушного потока (см. таблицу с техническими характеристиками).
Трубка напорная Пито воспринимает полное давление отверстием в торце изогнутой трубки, статическое давление - отверстиями в стенке внешней трубки. Трубка напорная Пито цилиндрическая полное давление воспринимает через отверстие в стенке внешней трубки, а статическое - отверстием в торце прямой трубки.
Трубка напорная модификации Пито с термопарой предназначена для работы в комплекте с дифференциальными манометрами ДМЦ-01М, имеющими канал автоматического ввода температуры. При измерениях скорости и объемного расхода газопылевых потоков такими комплектами отпадает необходимость измерения температуры потока дополнительным термометром и ввода значения в память ДМЦ-01М вручную.
Концы трубок напорных соединяются с дифференциальным манометром шлангами (силиконовыми, ПВХ, резиновыми)необходимой длины (приобретаются дополнительно). Трубка напорная устанавливается в отверстие в стенке воздуховода на прямом участке.
Технические характеристики
Технические характеристики трубок напорных ПИТО
Трубки серии ЭИ (21099-11)
| Пито (исполнение В) |
Пито цилиндрическая (исполнение В) |
Пито (исполнение П) |
|
| Диапазон измерений скорости воздушного (газового) потока, м/с | 2…30 | 4…30 | 2…60 |
| Средний коэффициент преобразования динамического (скоростного) давления, Кт | 0,95…1,05 | 0,35…0,55 | 0,95…1,05 |
| Пределы допускаемой относительной погрешности определения коэффициента преобразования трубки, % | ±3 | ±5 | ±3 |
| Габариты: | |||
| - длина, м | 0,3…2,0 | 0,3…2,0 | 0,3…2,0 |
| - наружный диаметр, мм | 6…8 | 6…8 | 6…8 |
| - внутренний диаметр, мм | 2…3 | 2…3 | 2…3 |
| - длина наконечника трубки, мм | 50…160 | нет | 50…160 |
| - длина фаски наконечника, мм | нет | нет | нет |
| Масса, кг, не более | 0,5 | 0,5 | 0,5 |
| Диапазон рабочих температур с нормированной погрешностью, °С | -40…40 | -40…40 | -40…40 |
| Предельный диапазон рабочих температур, °С | -40…600 | -40…600 | -40…600 |
Трубки серии АН (88900-23)
| Пито изогнутая | Пито цилиндрическая | |
| Cкорость пылегазового потока, преобразуемая напорной трубкой, м/с | 4…45 | 4…45 |
| Средний коэффициент преобразования динамического (скоростного) давления трубки во всем диапазоне скоростей, Кт | 0,95…1,05 | 0,35…0,55 |
| Относительная погрешность определения коэффициента трубки, % | ±3 | ±5 |
| Запыленность воздушного потока: не более, г/м3 | 10 | |
| Наружный диаметр трубки, мм | 8…10 | |
| Присоединительный диаметр, мм | 5…6 | |
| Длина наконечника трубки, мм | 80…100 | |
| Температура контролируемой среды | -40…+600°С | |
Комплектация и цены
Трубки Пито серии ЭИ (21099-11)
| МОДИФИКАЦИИ | исп. В* (2…30 м/с) |
исп. П* (2…60 м/с) |
| Пито без термопары | ||
| L = 0,5 м | 24 000 | 29 000 |
| L = 1,0 м | 29000 | 34 500 |
| L = 1,5 м | 31 000 | 36 500 |
| L = 2,0 м | 34 000 | 39 000 |
| Пито c термопарой (только для работы с ДМЦ-01М с каналом ввода температуры) | ||
| L = 0,5 м | 44 500 | 50 000 |
| L = 1,0 м | 53 500 | 58 500 |
| L = 1,5 м | 58 000 | 63 000 |
| L = 2,0 м | 62 000 | 67 000 |
| Пито цилиндрическая (с прямым носиком; скорость потока 4…30 м/с) | ||
| L = 0,5 м | 32 500 | |
| L = 1,0 м | 34 500 | |
| L = 1,5 м | 36 500 | |
| L = 2,0 м | 39 000 | |
| чехол для трубки напорной длиной: | ||
| - 0,5 м | 3 540 | |
| - 1,0 м | 3 636 | |
| - 1,5 м | 3 756 | |
*
- исполнение "В" - диапазон измерений 2…30 м/с (срок проведения поверки - 2…3 недели);
- исполнение "П" - диапазон измерений 2…60 м/с (срок проведения поверки - 4…5 недель)
- ПИТО цилиндрическая - диапазон измерений 4…30 м/с (срок проведения поверки - 3…4 недели)
. Трубки с термопарами выпускаются только стандартных длин
Стоимость трубок (без термопар) нестандартных длин, диаметров и длин носика (в пределах ОТ) увеличивается на 20%.
Срок изготовления нестандартных трубок с учетом времени проведения поверки - 8…10 недель.
Трубки Пито длиной до 0,5м имеют диаметр 6мм
Трубки Пито серии АН без термопары (88900-23)
| МОДИФИКАЦИИ | Цена с НДС, руб. | |
| Трубки пневмометрические, неразборные, с поверкой (в чехле) (диапазонизмерений скорости воздушного потока от 2 до 60 м/с) |
||
| L = 0,3 м | 20 510 | |
| L = 0,5 м | 20 510 | |
| L = 1 м | 22 280 | |
| L = 1,5 м | 24 900 | |
| L = 2 м | 28 840 | |
| L = 2,5 м | 32 640 | |
| L = 3,0 м | 38 530 | |
| L = 3,5 м | 46 400 | |
| L = 4 м | 54 130 | |
| Трубки пневмометрические цилиндрические, неразборные, с поверкой (в чехле) (диапазон измерений скорости потока воздуха - от 4 до 45 м/с) |
||
| L = 0,3 м | 18 350 | |
| L = 0,5 м | 18 350 | |
| L = 1 м | 21 890 | |
| L = 1,5 м | 24 640 | |
| L = 2 м | 28 570 | |
| L = 2,5 м | 32 180 | |
| L = 3,0 м | 37 220 | |
| L = 3,5 м | 41 680 | |
| L = 45 м | 53 090 | |
| Трубки пневмометрические, разборные, с поверкой (в чехле) диапазон измерений скорости воздушного потока - от 2 до 60 м/с)ГРСИ № 88900-23 от 24.04.2023 г. |
||
| Lобщ. = 1,5 м | 46 730 | |
| Lобщ. = 2 м | 60 030 | |
| Lобщ. = 2,5 м | 60 170 | |
| Lобщ. = 3,0 м | 65 930 | |
| Lобщ. = 3,5 м | 73 800 | |
| Lобщ. = 4 м | 82 060 | |
| Lобщ. = 4,5 м | 90 450 | |
| Lобщ. = 5 м | 99 310 | |
| Трубки ПИТО пневмометрические цилиндрические, разборные, с поверкой (в чехле) (диапазон измерений скорости воздушного потока 4…45 м/с) ГРСИ № 88900-23 от 24.04.2023 г. |
||
| Lобщ. = 1,5 м | 43 650 | |
| Lобщ. = 2 м | 56 100 | |
| Lобщ. = 2,5 м | 60 030 | |
| Lобщ. = 3,0 м | 64 890 | |
| Lобщ. = 3,5 м | 69 090 | |
| Lобщ. = 4 м | 80 620 | |
| Lобщ. = 4,5 м | 89 530 | |
| Lобщ. = 5 м | 98 190 | |
| Чехлы для пневмометрических трубок (ПИТО, ПИТО цилиндрическая, НИИОГАЗ, МИОТ) |
||
| L = 0,5 м | 3 650 | |
| L = 1 м | 3 710 | |
| L = 1,5 м | 4 040 | |
| L = 2 м | 4 170 | |
| L = 2,5 м | 4 240 | |
| L = 3 м | 4 300 | |
| L = 3,5 м | 4 490 | |
| L = 4 м | 5 080 | |
