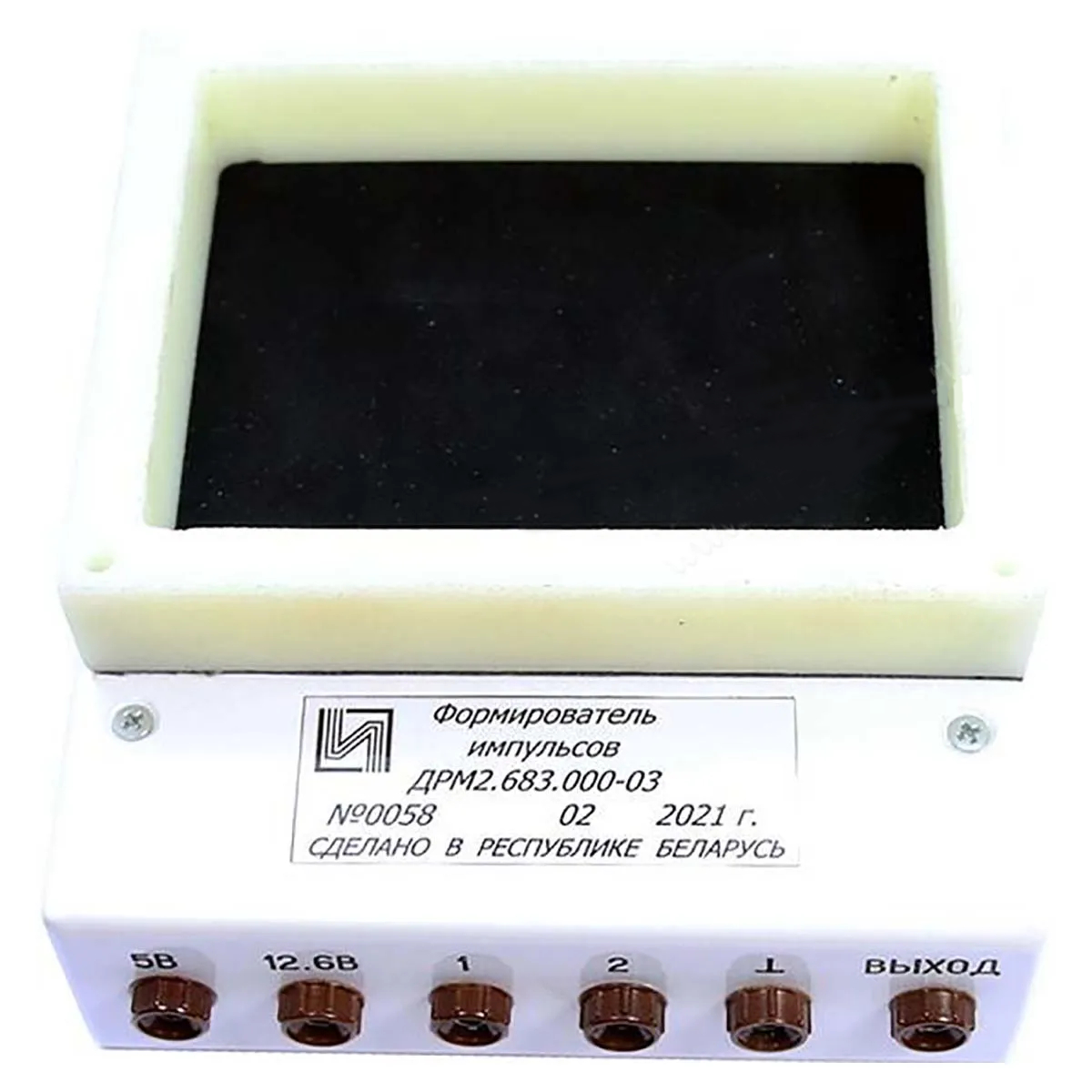

Формирователь импульсов ДРМ2.683.000-03 для секундомеров Интеграл С-01

Назначение формирователя импульсов ДРМ2.683.000-03

ДРМ2.683.000-03 - это формирователь импульсов, предназначенный для работы с электронными секундомерами Интеграл С-01 и другими измерительными системами. Формирователь импульсов ДРМ2.683.000-03 используется для считывания, усиления и формирования импульсов частоты сигнала, что необходимо для точного измерения временных интервалов.

Описание

Описание формирователя импульсов ДРМ2.683.000-03

Формирователь импульсов ДРМ2.683.000-03 выполняет следующие функции:

• Считывает сигнал промежуточной частоты с выводов жидкокристаллического индикатора секундомера или часов Интеграл.
• Усиливает полученный сигнал.
• Формирует импульсы частоты, кратной частоте 32 768 Гц кварцевого генератора часов. Коэффициент кратности зависит от режима индикации и может составлять 1024 или 768.
• Обеспечивает стабильное преобразование входных сигналов в корректные импульсы для точной регистрации временных интервалов.

Формирователь импульсов ДРМ2.683.000-03 применяется:

• при поверке секундомера Интеграл С-01;
• в лабораторных и промышленных измерительных системах;
• в системах контроля и испытаний, где требуется фиксировать моменты начала и окончания процессов с высокой точностью;
• в метрологических и поверочных лабораториях, испытательных стендах, научно-исследовательских комплексах, промышленных системах контроля технологических процессов, образовательных учреждениях и системах автоматизации.

Формирователь импульсов ДРМ2.683.000-03 считывает сигнал частоты с выводов жидкокристалического индикатора секундомера или часов Интеграл, услиливает и формирует импульсы частоты сигнала. Частота считываемого сигнала кратна частоте 32768 Гц, коэффициент кратности 1024 или 768. Сигнал с Формирователя импульсов отображается на частотомере.
Формирователь импульсов ДРМ2.683.000-03 может работать в комплекте с частотомером электронно-счётным Ч3-34. Допускается его использование с другими частотомерами, точность измерений периода сигнала у которых не хуже, чем у Ч3-34.

Технические характеристики

Технические характеристики формирователя импульсов ДРМ2.683.000-03

• Амплитуда выходного сигнала: не менее 2,4 В.
• Напряжение питания: 12,6 В.
• Входное сопротивление: не менее 5 кОм.
• Частота считываемого сигнала: 30 – 50 Гц для часов.
• Рабочая температура: от +10°C до +35°C.
• Габариты: 130 × 170 × 80 мм.
• Масса: 1 кг.

Формирователь изготовлен в исполнении 2 по ГОСТ 22261 и предназначен для работы при относительной влажности от 65 до 80% и атмосферном давлении от 86 до 106 кПа.

Комплектация

Комплектация формирователя импульсов ДРМ2.683.000-03

• формирователь импульсов ДРМ2.683.000-03;
• паспорт;
• гарантийный талон;
• упаковка.
