4УМ. Угломеры с нониусом типа 4
Цена 29.040,00 руб
Назначение угломера с нониусом 4УМ
Угломеры типов 1 и 4 предназначены для прямых измерений наружных углов контактных методом и проведения разметочных работ на плоскости.
Описание
Описание угломера с нониусом 4УМ
Принцип действия угломеров основан на совмещении линейки и основания с измеримыми поверхностями и непосредственном отсчете показаний размера измеряемого плоского угла по шкале основания и нониусу.

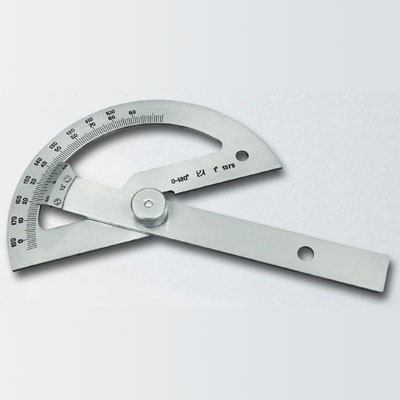

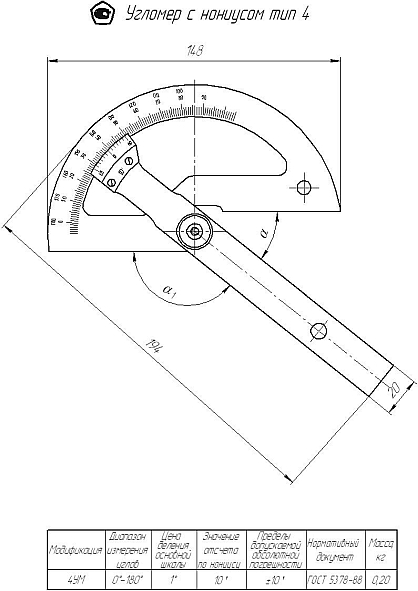

Угломер состоит из основания, которое представляет собой полудиск со шкалой углов. На оси основания установлена линейка с нониусом, которая закрепляется в требуемом положении гайкой стопорной. Детали угломеров, имеющие измерительные поверхности или шкалы, изготовлены из инструментальной, нержавеющей или легированной конструкционной сталей. Наружные поверхности деталей угломеров, за исключением измерительных поверхностей и деталей, изготовленных из нержавеющей стали, хромированы. Шкалы угломеров, изготовленных из нержавеющей стали, могут иметь матовое покрытие.
Угломеры выпускаются под товарным знаком W.
Заводской номер в виде цифрового обозначения, состоящий из арабских цифр, обеспечивающий идентификацию каждого экземпляра средств измерений, наносится на основание угломеров методом лазерной гравировки. Заводской номер содержит условное обозначение года выпуска.
Технические характеристики
Технические характеристики угломера с нониусом 4УМ
| Наименование характеристики | Значение |
| Диапазон измерений наружных углов, ° | от 0 до 180 |
| Пределы допускаемой абсолютной погрешности измерений наружных углов как при незатянутом стопоре, так и при затянутом стопоре, ‘ |
± 10 |
| Цена деления шкалы основания, ° | 1 |
| Значение отсчета по нониусу, ‘ | 10 |
| Наименование характеристики | Значение |
| Допуски плоскостности и прямолинейности измерительных поверхностей*, мкм: - основания - линейки с нониусом |
3 4 |
| Допуск параллельности измерительных поверхностей линейки с нониусом, мкм |
8 |
| Расстояние от верхней кромки края нониуса до поверхности шкалы основания, мм, не более |
0,22 |
| Наименование характеристики | Значение |
| Твердость измерительных поверхностей деталей угломеров, HRC, не менее: - угломеров, изготовленных из инструментальной или легированной конструкционной стали - угломеров, изготовленных из нержавеющей стали |
57 51 |
| Параметр шероховатости измерительных поверхностей Ra по ГОСТ 2789-73, мкм, не более |
0,2 |
| Длина видимой части коротких штрихов шкалы основания и нониуса, мм, не менее |
2 |
| Расстояние между штрихами шкал, мм, не менее | 1 |
| Ширина штрихов, мм | от 0,08 до 0,20 |
| Разница отдельных штрихов по ширине для одной шкалы, мм, не более |
0,05 |
| Значение перекрытия нониусом шкалы основания, мм, не менее |
0,5 |
| Габаритные размеры, мм, не более - высота - длина - ширина |
17 194 148 |
| Масса, кг, не более | 0,20 |
| Полный средний срок службы, лет, не менее | 8 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более |
от +15 до +25 80 |
| * Требования плоскостности и прямолинейности не распространяются: - на зону в 1 мм от краев, ограничивающих длину измерительных поверхностей; - на зону 0,2 мм вдоль краев измерительных поверхностей. |
|
Номер в Госреестре средств измерений РФ
88752-23
