МКС-АТ6104ДМ спектрометр погружной

Назначение погружного спектрометра МКС-АТ6104ДМ

Спектрометры МКС-АТ6104ДМ (далее - спектрометры) предназначены для измерений энергетического распределения регистрируемого гамма-излучения, мощности амбиентного эквивалента дозы (далее - мощности дозы) гамма-излучения при оценке радиационной обстановки, для идентификации гамма-излучающих радионуклидов, обеспечения радиационного мониторинга пресной и морской воды, донных отложений, а также решения других задач радиационного контроля.

Описание

Описание погружного спектрометра МКС-АТ6104ДМ

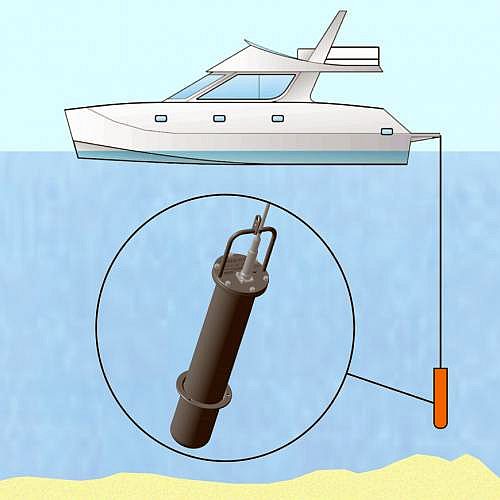

Спектрометры относятся к погружным средствам измерений. Измерения могут проводиться на глубинах до 500 м без предварительного отбора и подготовки проб.

Области применения погружного спектрометра МКС-АТ6104ДМ

• мониторинг радиоактивного загрязнения воды и донных отложений на глубинах до 500 м. с обеспечением GPS-привязки данных
• радиоэкологический мониторинг водных акваторий в зоне АЭС и хранилищ РАО
• радиационный контроль подземных хранилищ РАО и других объектов в случае их затопления
• сопровождение работ по подъему радиационно опасных объектов

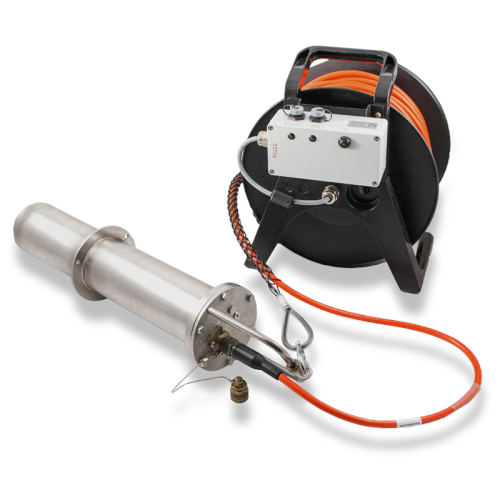

Спектрометры выпускаются в двух модификациях: МКС-АТ6104ДМ и МКС-АТ6104ДМ1. Спектрометр представляет собой многофункциональный портативный прибор, состоящий из устройства детектирования (далее - УД), адаптера интерфейсного (далее-АИ), установленного на катушке кабельной, и компьютера портативного (далее - КП). УД включает в себя спектрометрический блок детектирования гамма-излучения и устройство обработки (далее - УО), размещенные в стальном корпусе.
Принцип действия УД основан на использовании методов сцинтилляционной спектрометрии и радиометрии. В качестве детектора в блоке детектирования гамма-излучения применяется сцинтилляционный кристалл Nal(TI) диаметром 63 мм и высотой 63 мм для МКС-АТ6104ДМ, диаметром 63 мм и высотой 160 мм для МКС-АТ6104ДМ1. Метрологически значимые параметры хранятся в энергонезависимой памяти блока детектирования.
В УД при измерении мощности дозы гамма-излучения реализован спектрометрический метод преобразования аппаратурных спектров в мощность дозы с помощью корректирующих весовых коэффициентов, значения которых зависят от энергии регистрируемого гамма-из

Спектрометры МКС-АТ6104ДМ имеют встроенный в КП GPS-приемник, в результате чего осуществляется привязка результатов измерений к географическим координатам на местности.
Использование алгоритмов, реализованных в прикладном программном обеспечении КП, обеспечивает анализ и обработку аппаратурных спектров, представление данных в виде энергетического распределения регистрируемого гамма-излучения, отображение значения мощности дозы гамма-излучения.

Особенности погружного спектрометра МКС-АТ6104ДМ

• Определение положения устройства детектирования в пространстве во время проведения измерений
• Катушка кабельная с токопереходом
• Представление результатов измерений в виде карт-схем распределения содержания контролируемых радионуклидов или мощности дозы гамма-излучения
• Мгновенное обнаружение увеличения околофоновых уровней мощности дозы
• Встроенный гироскопический датчик
• Автоматическая светодиодная стабилизация и термокомпенсация измерительного тракта
• Подготовка к работе и проверка параметров с использованием контрольной пробы на основе хлористого калия с естественным 40 радионуклидом K
• Экспертный режим для детального анализа аппаратурного спектра с автоматической идентификацией радионуклидного состава контролируемого объекта
• Возможность записи и хранения в энергонезависимой памяти до 140 000 измеренных аппаратурных спектров с последующей возможностью чтения
• Возможность передачи измеренного массива данных в ПК для последующей детальной обработки с испо
• Экспертный режим для анализа аппаратурного спектра с автоматической идентификацией радионуклидного состава пробы
• Экспертное ПО «GARM» для последующей обработки и анализа данных, а также радиационного картографирования

Програмное обеспечение погружного спектрометра МКС-АТ6104ДМ

Программное обеспечение (далее - ПО) спектрометров МКС-АТ6104ДМ состоит из встроенного и внешнего (прикладного).
Встроенное ПО предназначено для представления регистрируемого гамма-излучения в виде энергетического распределения, передачи его и других данных с УД на КП. Встроенное ПО защищено от преднамеренных и непреднамеренных изменений путем пломбирования УД. Доступа к цифровому идентификатору ПО нет.
Прикладное ПО состоит из программ «AT6104DM», «ATDM», «ATDM mobile» и «GARM».

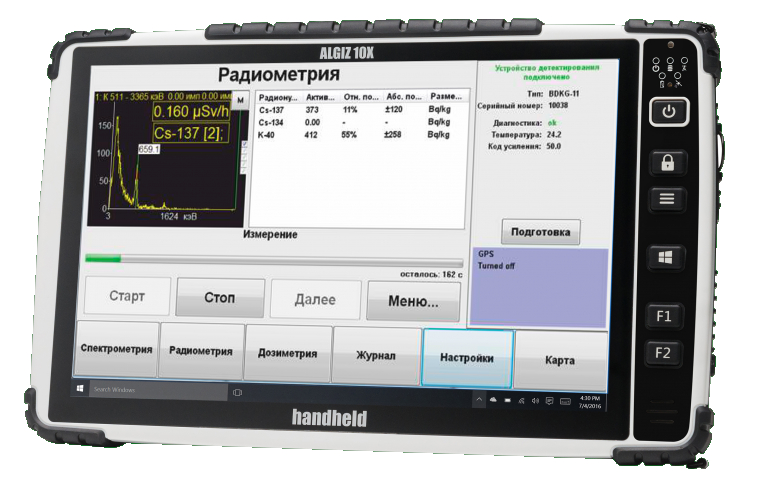

Программа «AT6104DM» предназначена для анализа и обработки аппаратурного спектра, а также сопутствующей информации от УД, отображения результатов измерений и идентификации на экране КП, работающего под управлением операционной системы Windows (различных версий).
Программа «ATDM» предназначена для получения и обработки спектрометрической и сопутствующей информации (температура, положение УД в пространстве и т.д.), расчета и отображения результатов измерений на экране КП, работающего под управлением операционной системы Windows (различных версий). Программа «ATDM» имеет расширенные (по сравнению с программой «AT6104DM») методы и алгоритмы обработки информации, поступающей от УД.
Программа «ATDM mobile» предназначена для получения и обработки спектрометрической информации от УД, расчета и отображения результатов измерений на экране КП, работающего под управлением операционной системы Windows mobile (различных версий).
Программа «GARM» предназначена для отображения на персональном компьютере результатов измерений с привязкой к географическим координатам на местности. Программа «GARM» не является метрологически значимой, выполняет дополнительные функции и не влияет на работоспособность спектрометра.
