ЭА-70(0) анемометр эталонный
Назначение анемометра ЭА-70(0)
Анемометры ЭА-70(0) предназначены для точных измерений скорости воздушного потока
Описание
Описание анемометра ЭА-70(0)
В отличие от всех существующих термоанемометров показания анемометра ЭА-70(0) практически не зависят от температуры потока. Анемометры ЭА-70(0) имеют абсолютную термокомпенсацию.
Анемометры ЭА-70(0) применяются в качестве эталонных средств измерений 2 разряда по ГОСТ Р 8.886-2015 в составе аэродинамических стендов типа АДС, предназначенных для поверки, калибровки и испытаний рабочих средств измерений скорости воздушного потока.
Все введенные пользователем параметры запоминаются в энергонезависимой памяти.
Прибор оснащается интерфейсом RS-232 для связи с ПК.

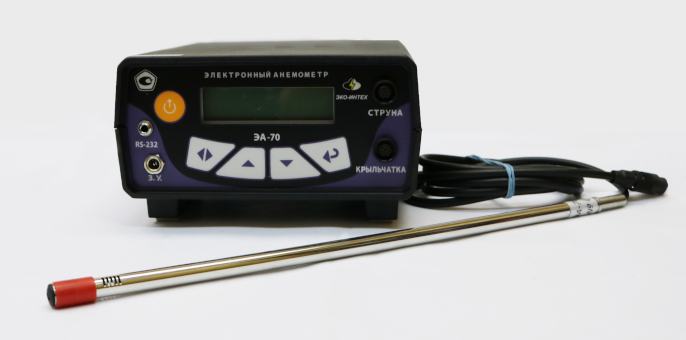

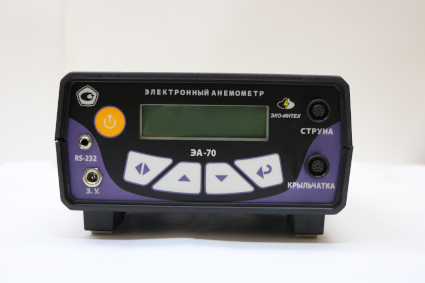

Анемометры ЭА-70(0) состоят из измерительного блока с цифровой индикацией результатов измерений и первичных преобразователей. Анемометры ЭА-70(0) могут комплектоваться двумя типами первичных преобразователей:

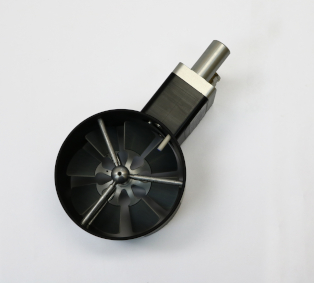

- тахометрическим, представляющим собой 8-ми лопастную металлическую крыльчатку диаметром 70 мм, закрепленную на оси, которая вращается в специальных опорах. В крыльчатку встроен терморезистор, который воспринимает температуру воздушного потока.
- термоанемометрическим типа "обогреваемая струна", закрепленным на держателе длиной 300 мм диаметром 8 мм, представляющим собой два терморезистора, один из которых находится в воздушном потоке, скорость которого измеряется, а второй измеряет температуру воздушного потока.
Технические характеристики
Технические характеристики анемометра ЭА-70(0)
| Характеристики анемометра ЭА-70(0) | Значение |
| С зондом-крыльчаткой 70 мм | 0,2…40 |
| С зондом «обогреваемая струна» | 0,1…5,0 |
| Пределы допускаемой абсолютной погрешности, м/с - с зондом-крыльчаткой 70 мм - с зондом «обогреваемая струна |
±(0,015+0,015V) ±(0,015+0,015V) |
| Диапазон индикации температуры воздушного потока, °С - с зондом-крыльчаткой 70 мм - с зондом «обогреваемая струна |
10…30 10…30 |
| Масса, не более, кг | 1,5 |
| Электрическое питание от аккумуляторной батареи, В | 12 |
| Потребляемая мощность, не более, ВА | 5 |
| Габаритные размеры ДхШхВ, мм - измерительный блок - зонд-крыльчатка - зонд «обогреваемая струна» - держатель трехсекционный |
180 х 150 х 70 120 х 40 х 70 300 х 8 300 х 13 |
| Условия эксплуатации: - Температура окружающей среды, °С - Относительная влажность, % - Атмосферное давление, кПа |
10…30 15…80 84…106,7 |
Комплектация
Комплектация анемометра ЭА-70(0)
- Электронный анемометр ЭА-70(0)
- Зонд-крыльчатка диаметром 70 мм
- Соединительный кабель
- Удлинитель трехсекционный с рукояткой
- Зонд "обогреваемая струна"
- Зарядное устройство
- Руководство по эксплуатации
- Сумка для транспортировки и хранения
- Интерфейсный кабель RS-232 и ПО (опция)
Исполнения
Исполнения анемометра ЭА-70
| ЭА-70 (0) эталонный | измерительный блок + зонд-крыльчатка + зонд "обогреваемая струна" | 613 000 |
| ЭА-70 (1) Комплект 1 | измерительный блок + зонд-крыльчатка | 315 500 |
| ЭА-70 (1) Комплект 2 | измерительный блок + зонд "обогреваемая струна" | 105 000 |
| ЭА-70 (1) Комплект 3 | измерительный блок + зонд-крыльчатка + зонд "обогреваемая струна" | 345 000 |
