АМ-70 Анемометр (0,05 м/с)
Анемометр с расширенным диапазоном измерений от 0,05 м/с с сохранением точности измерения
Цена 51.600,00 руб
Назначение анемометра АМ-70
Анемометр многофункциональный АМ-70 предназначен для определения скорости воздушных потоков в открытом пространстве, дымовых газов, газопылевых потоков, отходящих по закрытым каналам от стационарных источников загрязнения.
Описание
Описание анемометра АМ-70
Измерения в экстремальных условиях (некритичность к характеристикам контролируемых потоков)
- возможность измерения скорости высокотемпературных газовых потоков (до 500 °C);
- допустимость сильного запыления газового потока;
- допустимость агрессивной компоненты в составе контролируемых потоков газа;
- чувствительным элементом (датчиком) прибора является прямая трубка из нержавеющей стали диаметром 6 мм и толщиной стенки 1 мм — такой датчик выдерживает удар лопасти вентилятора.
Расширенный диапазон измерений с сохранением точности измерения
- диапазон измерения скорости воздушного потока — от 0 до 70 м/с;
- низкая погрешность измерений, как у крыльчатых анемометров;
- высокая чувствительность (0,1м/с), как у термоанемометров.
Удобство и простота в эксплуатации. Минимум времени на измерения.
- две кнопки управления;
- проведение замеров без предварительных установок — исключена процедура начальной установки «нуля» – прибор сделает это автоматически;
- малое время измерения (один замер — 1,5 секунды).
Малые размеры (6мм) чувствительного элемента прибора
- меньше эффект “затенения” от датчика меньшего диаметра — меньше внесенная погрешность измерения.
Дополнительные функции анемометра АМ-70
- индикации результата усреднения серии замеров;
- наличие памяти для запоминания результатов измерений;
- подключение к компьютеру USB (опционально, оговаривается при заказе);
- функция автоотключения (15 минут бездействия).
Принцип действия анемометра АМ-70
Принцип действия анемометра АМ-70 основан на определении скорости потока воздуха (газа) путем измерения электрическими методами перепада давления, возникающего в точке торможения перед затупленным телом, помещенным в поток, и преобразовании измеряемых величин давления в величину скорости. Для воздуха при давлении 760±40 мм.рт.ст. и температуре от 0 до 50 °C, дымовых газов и выбросов, плотность которых близка к плотности воздуха, результат измерения считывается непосредственно с дисплея прибора.
Скорость воздуха при других параметрах атмосферы и скорость газов, плотность которых существенно отличается от плотности воздуха, может быть определена по результатам измерений с учетом соотношений раздела 4 ГОСТ 17.2.4.06-90 по формуле:
υист.= υинд * √(ρнорм/ρреал)
- υист. - истинное значение скорости, м/с;
- υинд - значение скорости, индицируемое на дисплее анемометра АМ-70, м/с;
- ρнорм - плотность воздуха при нормальных условиях, кг/м3
- ρреал - реальная плотность газа, кг/м3

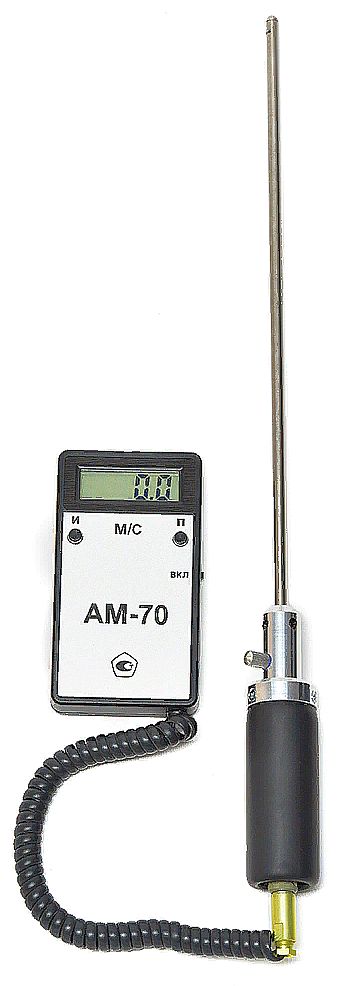

Конструкция анемометра АМ-70
Анемометр АМ-70 представляет собой портативный цифровой прибор с автономным питанием, имеющий первичный преобразователь и блок управления и индикации.
Первичный преобразователь анемометра АМ-70 состоит из датчика сигнала и блока первичной обработки сигнала (микроманометр). Принцип действия датчика аналогичен принципу действия пневмометрической трубки (коаксиальная система из двух металлических трубок, диаметр наружной трубки – 6 мм, диаметр внутренней трубки – 2 мм, минимальная длина – 250 мм, максимальная – 750 мм). Микроманометр размещен в цилиндрическом корпусе, жестко соединенном с датчиком через пневморазъем и выполняющим функцию ручки, с помощью которой датчик удерживается в необходимом положении.
Блок управления и индикации анемометра АМ-70 размещен в пластмассовом корпусе и соединяется с первичным преобразователем гибким электрическим кабелем длиной 1,5 метра с разъемом на конце. Это же соединение при необходимости используется для подключения к блоку управления зарядного устройства.
Технические характеристики
Технические характеристики анемометра АМ-70
| Диапазон измерения скорости воздушного потока (V), м/с | 0,05-70,0 |
| Пределы допускаемой основной абсолютной погрешности при измерении скорости воздушного потока Δ0, м/с |
± (0,1+0,05-V) |
| Пределы допускаемой дополнительной погрешности за счет отклонения температуры окружающего воздуха от нормальной на каждые 10°С, не более |
0,5 Δ0 |
| Напряжение питания постоянным током, В | 9,0 |
| Потребляемый ток, мА | 10 |
| Габаритные размеры, мм, не более - блок индикации и управления (длина х ширина х высота) - первичный преобразователь (длина х диаметр) - датчик(длина х диаметр) |
125 x 68 x 23 110 x 34 750 x 6 |
| Масса, кг. не более | 0,45 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более |
5-40 95 (без конденсации влаги) |
| Средняя наработка на отказ в рабочих условиях, ч, не менее | 500 |
| Средний срок службы, лет, не менее | 8 |
Комплектация
Комплектация анемометра АМ-70
|
|
|
