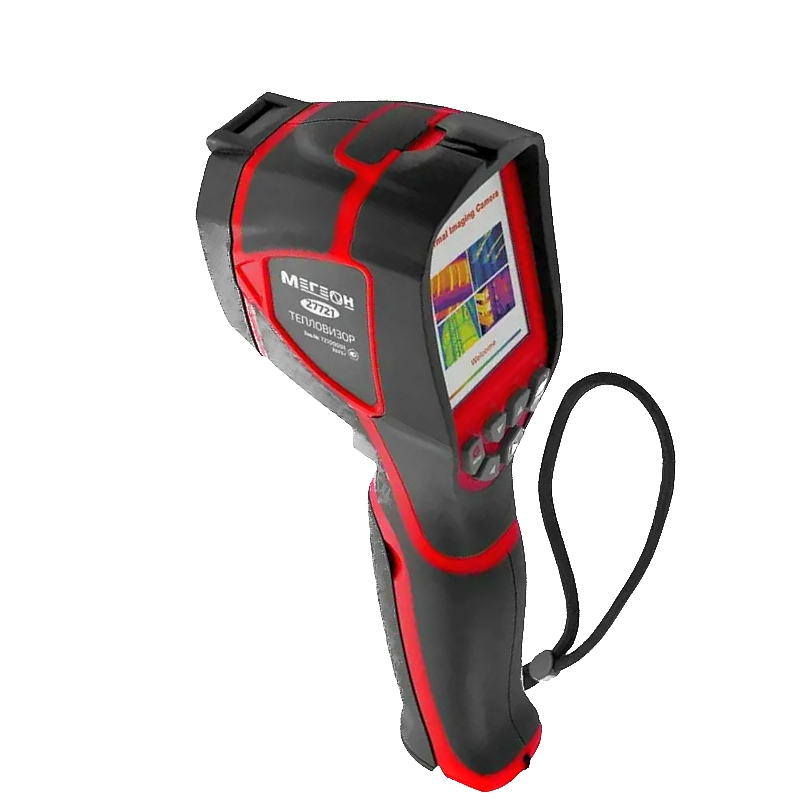

МЕГЕОН 27721 Тепловизор с поверкой
Назначение тепловизора МЕГЕОН 27721
Тепловизоры МЕГЕОН (далее по тексту - тепловизоры) предназначены для бесконтактных измерений пространственного распределения температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора
Описание
Описание тепловизора МЕГЕОН 27721
Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на высококонтрастном сенсорном жидкокристаллическом дисплее тепловизора. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA). Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.
Конструктивно тепловизоры состоят из экрана, объектива, матрицы, элементов управления, электронной системы, устройства хранения информации. Излучение на матрице фокусирует объектив, а электроника тщательно обрабатывает полученные данные.
Преимущества
- Расширенный диапазон измеряемых температур, до +450°С, дает возможность использовать для контроля технологических процессов и диагностики электросилового и другого оборудования.
- Встроенная память объемом 3 Гб обеспечивает документирование процесса термографирования путем записи изображений и видео; при сохранении в данные добавляется время и дата, что упрощает идентификацию термограмм при последующем анализе и подготовке отчетов.
- Короткофокусный объектив позволяет выполнять съемку, не тратя время на настройку резкости, что повышает оперативность работ.
- Эргономичное расположение кнопок управления дает возможность комфортно работать одной рукой при выполнении съемки в неудобных положениях.
Конструкционные особенности
Для упрощения локализации объектов с аномальными температурными показателями тепловизор МЕГЕОН 27721 снабжен встроенной цифровой камерой и поддерживает совмещение видимого и инфракрасного изображений с выбираемой степенью слияния 0, 25, 50, 75 или 100%. Встроенный фонарик, который активируется при длительном нажатии на курок, обеспечивает возможность выполнения работ в неосвещенных местах. Питается устройство от стандартного съемного аккумулятора, который устанавливается в пистолетную рукоятку.
Рассчитанный на эксплуатацию в жестких условиях, камера снабжена выступами в тыльной части, предохраняющими дисплей от случайных повреждений, а кнопки управления – от непреднамеренного нажатия. В нерабочем положении передняя часть с оптикой прикрывается откидывающейся крышкой. Для подзарядки аккумулятора без извлечения из прибора служит порт Micro-USB, который также задействуется для переноса сохраненных снимков и видеофайлов при подключении к ПК.
Технические характеристики
Технические характеристики тепловизора МЕГЕОН 27721
| Температурный диапазон | -20…450°С |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С, в диапазоне измерений от - 20 до +100°С включ. |
±3 |
| Пределы допускаемой относительной погрешности измерений температуры, % - в диапазоне измерений св. +100 до +300 °С включ. - в диапазоне измерений св. +300 до +450 °С |
±3 ±5 |
| Разрешение инфракрасного изображения | 160х120 |
| Угловое поле объектива (FOV) | 35°х26° |
| Пространственное разрешение (IFOV) | 3.82 мрад |
| Тип дисплея | 2,8", цветной |
| Разрешение экрана | 320х240 |
| Фокусное расстояние | 0,5 м |
| Тепловая чувствительность (NETD) | 70мK (0.07°С) |
| Коэффициент излучения | Настраиваемый 0,01…1,0 |
| Разрешение видимого изображения | 0,3 Мп |
| Частота обновления образов | 9 Гц |
| Длина волны | 8…14 мкм |
| Режим фокусировки | Фиксированный |
| Цветовая палитра | Spectra, Iron, Cool, White, Black |
| Емкость хранилища | 3 Гб (хранится более 20000 изображений) |
| Формат файла | JPG |
| Выходы | Micro USB 2.0 |
| Питание | Литиевый аккумулятор 3,7 В 2000 мАч - 1 шт. |
| Продолжительность работы | примерно 2…3 часа |
| Языки интерфейса | English, Chinese, Italian, German |
| Условия эксплуатации - Температура - Относительная влажность |
0…45°С не более 85% |
| Условия транспортировки и хранения - Температура - Относительная влажность |
-20…60°С не более 85% без выпадения конденсата. |
| Размер видеоскопа | 225х69,3х93,7 мм |
| Вес с аккумулятором | 330 г |
Комплектация
Комплект поставки тепловизора МЕГЕОН 27721
- Тепловизор МЕГЕОН 27721
- Футляр для хранения и транспортировки
- Шнурок на запястье
- Кабель USB-Mini-USB
- Блок питания 5 В 2 А
- Литиевый аккумулятор 3,7 В 2000 мАч
- Руководство по эксплуатации/паспорт
