LTA термометр
Назначение термометра лабораторного LTA
Термометры лабораторные электронные LTA (далее - термометры) предназначены для измерений температуры жидких, сыпучих и газообразных сред, не вступающих в химическое взаимодействие с материалами щупа и термостойкого кабеля термометра, а также для управления различными исполнительными устройствами в процессах, связанных с установлением и регулированием температурных режимов.
Описание
Описание термометра лабораторного LTA

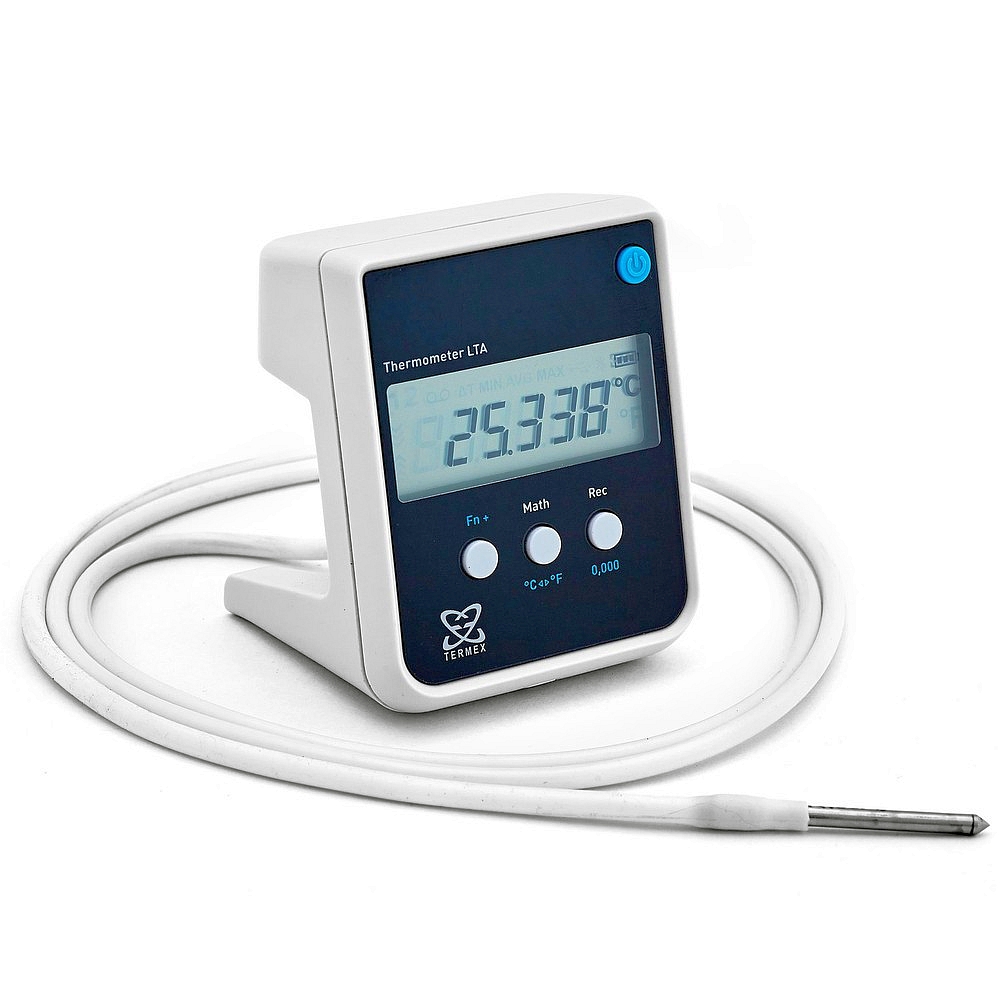

Термометры LTA представляют собой малогабаритные автономные переносные приборы, состоящие из электронного измерительного блока и одного (или двух) датчиков температуры. Каждый датчик температуры представляет собой погружной платиновый термопреобразователь сопротивления (с индивидуальной статической характеристикой преобразования) в корпусе, выполненном в виде щупа, с присоединяемым гибким кабелем, имеющим разъемное соединение для подключения к электронному блоку. Датчики, за исключением конструктивных исполнений с термостойким соединительным кабелем, могут подключаться непосредственно к электронному блоку (без использования гибкого кабеля).
Термометры LTA выпускаются в нескольких модификациях, которые отличаются исполнением электронного блока и конструкцией датчиков температуры.
В базовом (минимальном) исполнении электронного блока термометра лабораторного LTA имеются:
- один канал измерений температуры с разъемом для подключения датчика;
- жидкокристаллический индикатор, предназначенный для отображения режимов работы и текущих значений измеряемой температуры;
- кнопка включения и выключения питания термометра;
- три функциональные кнопки, предназначенные для:
- выбора единицы измерения температуры;
- выбора количества знаков после запятой в отображаемом значении температуры;
- записи измеряемых значений в память прибора;
- вычисления минимального, максимального и среднего значений измеряемой температуры за время нахождения термометра во включенном состоянии;
- разъем микро-USB для связи с персональным компьютером.
В более функциональных исполнениях электронного блока термометра лабораторного LTA, в дополнение к элементам, имеющимся в базовом исполнении, могут быть добавлены:
- второй канал измерений температуры или встроенный секундомер;
- дискретные вход и два выхода для управления исполнительными устройствами;
- модуль Bluetooth.
В общем виде обозначение модификаций термометра выглядит следующим образом:
LTA/[ЭБ]-[Д1]-[Д2], где:
[ЭБ] - обозначение исполнений электронного блока, состоящее из 3-х позиционного кода, в котором каждая позиция может оставаться не заполненной или содержать уникальные символы, представлено в таблице.
| Позиция | Символ | Конструктивные особенности исполнения ЭБ |
| 1 | 2 | Имеется второй канал измерений температуры. |
| С | Имеется встроенный секундомер. | |
| 2 | Д | Имеется дискретные вход и два выхода для управления. |
| 3 | Б | Имеется модуль Bluetooth. |
- 1-я позиция - длина датчика в миллиметрах, при длине щупа 250 мм может не указываться;
- 2-я позиция - тип датчика, варианты наименования приведены в таблице;
- 3-я позиция - длина электрического кабеля в метрах.
| Обозначение типа датчика | Конструктивные особенности датчиков |
| Н, М | Щуп из нержавеющей стали длиной 90…550 мм. Внешний диаметр щупа не превышает 4,3 мм. |
| НТ, МТ | Щуп из титана диаметром длиной 90…500 мм. Внешний диаметр щупа не превышает 4,3 мм. |
| НФ, МФ | Щуп из нержавеющей стали длиной 90…550 мм, покрытый тефлоном. Внешний диаметр щупа не превышает 5,3 мм. |
| П | Щуп из нержавеющей стали длиной 90…550 мм. Внешний диаметр щупа не превышает 5,3 мм. |
| В | Щуп из нержавеющей стали длиной 300 мм. Внешний диаметр щупа не превышает 4,3 мм. Датчик предназначен для контроля температуры при определении вязкости. |
| Э | Щуп из нержавеющей стали длиной 450 мм. Внешний диаметр щупа не превышает 4,3 мм. Датчик предназначен для цифрового эталонного термометра 3-го разряда. |
| К | Щуп из нержавеющей стали длиной 50 мм на термостойком кабеле длиной 2 м. Внешний диаметр щупа не превышает 4,3 мм. Датчик предназначен для аттестации климатических камер и сушильных шкафов. |
Датчики типов Н, НФ, М, МФ, П могут быть изготовлены с термостойким электрическим кабелем без дополнительного разъемного соединения. В этом случае, после обозначения длины кабеля, указывается «ТС». Обозначение типа датчика с заводским номером наносится методом гравировки в верхней части щупа датчика. Базовая (минимальная) модификация термометров состоит из:
- электронного блока в базовом исполнении;
- датчика типа Н длиной 250 мм с дополнительным разъемным соединением и с электрическим кабелем длиной 1,2 м.
Технические характеристики
Технические характеристики термометра лабораторного LTA
| Наименование характеристики термометра LTA | Тип датчика | Значение |
| Диапазон измерений температуры, °С (в зависимости от типа применяемого датчика) | Н, НТ | -50…+300 |
| НФ, В, Э, К | -50…+200 | |
| М, МТ | -196…+300 | |
| МФ | -196…+200 | |
| П | -70…+500 | |
| Пределы допускаемой основной абсолютной погрешности измерений температуры (в зависимости от типа применяемого датчика), °С п | Э | ±0,02 |
| В | ±0,02 (в диапазоне 0…+100°С включ.) ±0,05 (в остальном диапазоне) | |
| Н, НТ, НФ, к | ±0,05 | |
| М, МТ, МФ | ±0,2 | |
| П | ±0,5 | |
| Цена единицы младшего разряда, °С - в диапазоне -196…-100 °С включительно: - в остальном диапазоне: |
0,01; 0,001 |
|
| Пределы допускаемой дополнительной абсолютной погрешности от изменения температуры окружающей среды от нормальных условий в диапазоне рабочих температур, на каждые 10 °С, °С | ±1,5 Δ, где Δ - абсолютное значение предела допускаемой основной погрешности | |
| Диапазон измерений интервалов времени встроенного секундомера термометра, с | 0,1…9999,9 | |
| Цена единицы младшего разряда секундомера, с | 0,1 | |
| Пределы допускаемой абсолютной погрешности интервала времени (Т) в рабочем диапазоне температур, с | ±(0,1+10-4-Т) | |
| Минимальная глубина погружения датчика(кроме датчика типа К), мм | 75 | |
| Время термической реакции (в жидкости), то,5, с, не более: - для датчиков типов НФ, МФ - для датчиков других типов |
13 7 |
|
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
+15…+25 30…80 84,0…106,7 |
|
| Электрическое сопротивление изоляции датчика термометра (при напряжении 500 В), МОм, не менее | 20 | |
| Параметры электрического питания от двух элементов тип а «ААА» суммарным напряжением, В, не менее | 2 | |
| Время непрерывной работы в рабочих условиях при автономном питании, ч, не менее | 200 | |
| Диаметр монтажной части датчиков, мм, не более: - типов Н, НТ, М, МТ, В, Э, К - типов НФ, МФ, П Длина монтажной части датчиков, мм: - типов Н, М, НФ, МФ, П - типов НТ, МТ - типа В - типа Э - типа К |
4,3 5,3 90…550 90…500 300 450 50 |
|
| Габаритные размеры электронного блока, мм, не более | 80x75x100 | |
| Масса, г, не более: - электронного блока - датчика |
250 60 |
|
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
+5…+40 до 80 84,0…106,7 |
|
| Средний срок службы, лет | 10 | |
| Средняя наработка на отказ, ч, не менее | 10000 (для термометров с датчиками типов В, К, Н, НТ, НФ, Э); 20000 |
|
Комплектация
Комплектация термометра лабораторного LTA
| Наименование | Обозначение документа | Количество |
| Блок электронный | ТКЛШ 5.422.015 | 1 шт. |
| Датчик температуры: - типов Н, М, В, Э - типов НФ, МФ - типов НТ, МТ - типа П - типа К - типов Н, НФ, М, МФ, П с термостойким кабелем |
ТКЛШ 6.036.015...-03 ТКЛШ 6.036.015-04, -05 ТКЛШ 6.036.015-06, -07 ТКЛШ 6.036.015-08 ТКЛШ 6.036.015-09 ТКЛШ 6.036.016...-03 |
1 или 2 шт. |
| Кабель-удлинитель(*) | ТКЛШ 4.853.002 | 1 или 2 шт. |
| Кабель microUSB | покупное изделие | 1 шт. |
| Элемент питания ААА(**) | покупное изделие | 2 шт. |
| Руководство по эксплуатации | ТКЛШ 2.822.004 РЭ | 1 экз. |
| Методика поверки | ТКЛШ 2.822.004 МП | 1 экз. |
| Паспорт | ТКЛШ 2.822.004 ПС | 1 экз. |
Примечания:
(*)Отсутствует у исполнения датчиков с термостойким кабелем и безразъемным соединением кабеля со щупом;
(**)Элементы питания установлены в электронном блоке.
