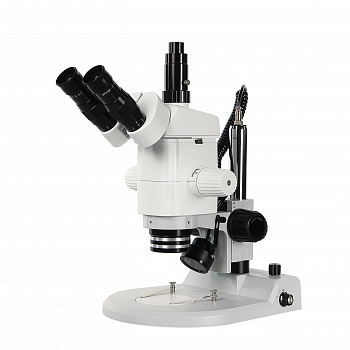

Микроскоп стерео Микромед MC-A-0650 Trino
Микромед MC-A-0650 Trino микроскоп стерео с поверкой
Описание микроскопа стерео Микромед MC-A-0650 Trino
Микроскоп Микромед MC-A-0650 Trino построен по схеме Аббе с параллельным ходом лучей. Благодаря этому не создаются геометрические искажения, что позволяет избежать потерь информативности во всем диапазоне увеличений.
Микромед МС-А-0650 Trino используется в профессиональных целях – в науке, на производстве и в лабораторной практике. Большое рабочее расстояние и широкий выбор дополнительной оптики способствуют исследованиям крупных объектов в биологических лабораториях, промышленности, материаловедении, криминалистике и минералогии.
Высокое качество изображений и достоверность исследований достигается благодаря:
- Оптической схеме с параллельным ходом лучей и одним главным объективом создающей ортоскопическое изображение.
- Объективу с исправленной кривизной поля и хроматическими аберрациями для нескольких цветов, что имеет важное значение как для визуальных исследований, так и для качественной цифровой записи с использованием CMOS камер высокого разрешения.
- Трансфокатору с точно рассчитанными диаграммами перемещения оптических компонентов, что позволяет сохранять идеальную фокусировку на всех увеличениях.
В микроскопе Микромед MC-A-0650 Trino применен встроенный трансфокатор, позволяющий изменять увеличение объектива в пределах от 0.62х до 5х без потерь точной настройки фокусировки вне зависимости от установленного увеличения трансфокатора.
В комплект микроскопа Микромед MC-A-0650 Trino входит объектив Plan 1х с постоянным рабочим расстоянием 80 мм. Микроскоп Микромед MC-A-0650 Trino может быть доукомплектован объективами Plan 0.32х, Plan 0.5х, Plan 0,63х, ахроматами 1.6х и 2х. В комплект поставки микроскопа Микромед MC-A-0650 Trino входит высококачественные окуляры с исправленной дисторсией WFH 10х – D с размером поля зрения 21 мм. Также доступны окуляры WF 5Х/24, WF 15/16, WF 20/12, WF 25/9 и WF10х/20 с сеткой или шкалой. Использование полного спектра оптики позволяет расширить диапазон увеличений от 1х до 250х.

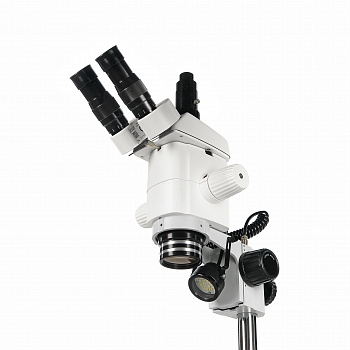

Тринокулярная насадка микроскопа Микромед MC-A-0650 Trino позволяет наблюдать объект как через окуляры, так и выводить данные на ПК или внешний монитор с помощью дополнительной камеры. Камера устанавливается в третий тубус – канал визуализации с установочным стандартом Ø23.2 мм.
Оптика визуальной насадки обеспечивает переключение светового потока на окуляры. Конструкцией предусмотрена центрировка камеры и подвижка тубуса для настройки парфокальности оптического и цифрового изображения. Для настройки визуальной насадки под особенности зрения служат механизмы регулировки межзрачкового расстояния в пределах 50 - 75 мм и компенсации аметропии в пределах ±5 дптр.

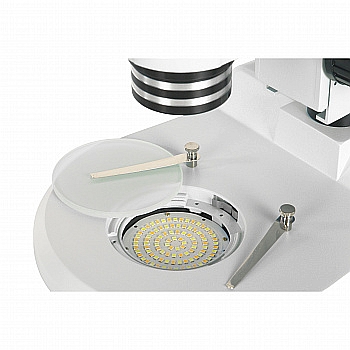

Микроскоп оборудован осветителями отраженного и проходящего света на основе светодиодных матриц bi-color. Это позволяет использовать в зависимости от задач теплый свет с Тцв. = 3600⁰К или холодный свет с Тцв. = 6500 К.
Для фокусировки микроскопа Микромед MC-A-0650 Trino используется прецизионный зубчато - реечный механизм, перемещающий оптическую головку по демпфированным направляющим в диапазоне 50 мм. Основание микроскопа и корпус визуальной насадки изготовлены методом литья под давлением из алюминиевого сплава и имеют антистатическое покрытие. Штативная штанга из полированной стали с покрытием хромом.
Особенности микроскопа Микромед MC-A-0650 Trino:
- Прямое и яркое трехмерное изображение наблюдаемого объекта.
- Оптическая схема с параллельным ходом лучей гарантирует минимальные геометрические искажения.
- Главный объектив с планахроматической коррекцией и окуляры с исправленной дисторсией.
- Увеличение микроскопа плавно регулируется в диапазоне от 6.2х до 50х.
- Дополнительные насадки и окуляры расширяют диапазон увеличений от 1х до 250х.
- Точная фокусировка и резкость изображения сохраняются на всех увеличениях.
- Рабочее расстояние 80 мм позволяет исследовать крупные объекты.
Дополнительные объективы увеличивают рабочие расстояния до 278 мм. - Тринокулярная визуальная насадка с центрируемым адаптером для камеры.
- Осветители на светодиодных матрицах bi-color позволяют проводить исследования в проходящем и отраженном, теплом и холодном свете.
Технические характеристики
Технические характеристики микроскопа стерео Микромед MC-A-0650 Trino
| Модель | Микромед MC-A-0650 Trino |
| Тип микроскопа | Стереоскопический |
| Оптическая схема | Аббе с параллельным ходом лучей |
| Увеличение, крат | 6.2…50 |
| Увеличение с дополнительными окулярами, крат |
1…250 |
| Коэффициент зуммирования | 8:1 |
| Объектив, в комплекте | Планахромат 1х |
| Объективы, дополнительно | Планахромат 0.32х, планахромат 0.5х, планахромат 0.63х, ахромат 1.6х, ахромат 2.0х |
| Окуляры, в комплекте | WFH 10х - D. Размер поля зрения 21 мм, исправленная дисторсия, вынесенный зрачок |
| Окуляры, дополнительно | WF 5Х/24, WF 15/16, WF 20/12, WF 25/9, WF10х/20 с сеткой |
| Посадочный диаметр окуляров, мм | 30 |
| Рабочее расстояние | |
| В базовой комплектации, мм | 80 |
| С дополнительной оптикой и штативом, мм |
26…278 |
| Размер поля зрения | |
| В базовой комплектации, мм | 34.0… 3.9 |
| С дополнительной оптикой, мм | 106…0.6 |
| Визуальная насадка | |
| Тип | тринокулярная |
| Деление светового потока, % | 50/50 |
| Увеличение насадки, крат | 1 |
| Угол поворота насадки, град | 360 |
| Угол наклона тубусов, град | 45 |
| Межзрачковое расстояние, мм | 50…75 |
| Диоптрийная настройка на обоих тубусах, дптр |
±5 |
| Посадочный диаметр оптической головки, мм |
76 |
| Установка камеры | В адаптер тубуса визуализации, Ø23.2 мм |
| МЕХАНИЗМ ФОКУСИРОВКИ | |
| Диапазон перемещения визуальной насадки, мм |
125 |
| Диапазон хода механизма фокусировки, мм |
50 |
| ШТАТИВ | |
| Высота штанги, мм | 250 |
| Диаметр штанги, мм | 32 |
| ОСВЕТИТЕЛЬ | |
| Тип 1 | Проходящего - светодиодная матрица 5 Вт |
| Тип 2 | Отраженного - светодиодная матрица 3 Вт с коллекторной линзой |
| Цветовая температура, ⁰К | 6500/3600 (технология Bi-Color) |
| Вставки в предметный столик | Полупрозрачная вставка для проходящего света, Черная / белая вставка Ø95 мм для отраженного света |
| ОБЩИЕ | |
| Диапазон рабочих температур, °C | +5…+40 |
| Рабочий диапазон относительной влажности, % |
20…90 |
| Питание, В/Гц | Сеть переменного тока 115 - 230 / 50 - 60 |
| Габаритные размеры микроскопа (В х Г х Ш), мм |
505 х 420 х 240 |
| Масса микроскопа, кг | 6.51 |
| Размер упаковки, мм | 560 х 500 х 390 |
| Вес с упаковкой, кг | Не более 8.3 |
Комплектации

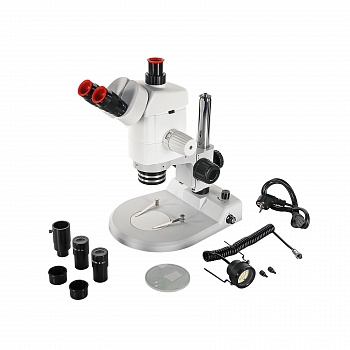

Составные части микроскопа Микромед MC-A-0650 Trino
- Основание микроскопа со встроенным осветителем проходящего света, штативной штангой и блоком питания с регулировкой яркости и цветовой температуры - 1 шт.
- Тринокулярная визуальная насадка с окулярными тубусами, тубусом визуализации, блоком трансфокатора и главным объективом - 1 шт.
- Кронштейн оптической головки с механизмом фокусировки - 1 шт.
Сменные части микроскопа Микромед MC-A-0650 Trino
- Окуляр WFH 10х – D / 21 мм - 2 шт.
- LED осветитель отраженного света с кронштейнами - 1 шт.
- Адаптер тубуса визуализации – 1 шт.
- Вставка полупрозрачная матовая Ø95 мм - 1 шт.
- Вставка черная / белая Ø95 мм - 1 шт.
Принадлежности и запасные части микроскопа Микромед MC-A-0650 Trino
- Винт крепления оптической головки - 1 шт.
- Винт крепления осветителя с шайбой - 2 шт.
- Кабель питания - 1 шт.
- Руководство по эксплуатации и гарантийный талон
