Экофизика-110А комплект СанНадзор шумомер-виброметр
Назначение комплекта Экофизика-110А/СанНадзор
комплект Экофизика-110А/СанНадзор предназначен для центров гигиены и эпидемиологии и иных организаций, проводящих санитарно-гигиенический контроль виброакустических параметров в жилых и общественных помещениях.
Описание
Описание комплекта Экофизика-110А/СанНадзор

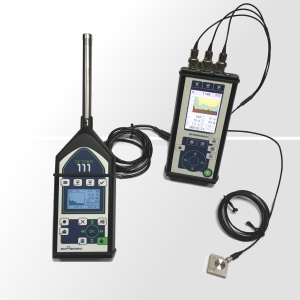

В комплект комплект "СанНадзор" прибора Экофизика-110А входит два индикаторно-измерительных блока (ИИБ Экофизика-110А-HF, ИИБ Октава-111), что позволит проводить измерения шума и вибрации раздельно.
Один и тот же микрофон может быть подключен к любому из индикаторных блоков. Шумомер ОКТАВА-111 проще в эксплуатации и позволяет измерять очень слабые уровни звука вплоть до 18 дБА. Прибор Экофизика-110А/СанНадзор целесообразно использовать, если необходимо исследовать не только шум, но и инфразвук, для анализа шума, состоящего из отдельных акустических событий методом оперативной постобработки хронограмм и в других сложных случаях.
Кроме того в комплект Экофизика-110А/СанНадзор входит трёхкомпонентный датчик вибрации (подсоединяется к ИИБ Экофизика-110А-HF), поставляемый с протоколом измерений собственного шума. Учёт собственного шума акселерометра предусмотрен некоторыми методиками и позволяет проводить измерения малых уровней вибрации.
Функциональные возможности комплекта Экофизика-110А/СанНадзор
- Измерение уровней звука (класс 1 по ГОСТ 17187-2010 и МЭК 61672-1)
- Измерение уровней звукового давления в октавных и третьоктавных полосах частот
- Измерение пиковых уровней
- Частотные коррекции A, AU, C, Z
- Отсоединяемый микрофон (200В / 0 В поляризация), удлинительный кабель (опция)
- Автоматическая запись в память
- Канал телеметрии, дистанционное управление
Особенности и новые функции комплекта Экофизика-110А/СанНадзор
- Диапазон измерений уровней звука: 18...140 дБАU
- Простота настройки: один режим измерения; все показатели измеряются одновременно
- Удобство управления: все результаты сгруппированы в двух окнах
- Эффективность: одновременное измерение текущих средних (СКЗ-1с) и эквивалентных уровней звука, уровней звука с временными коррекциями F. S. I и спектров звукового давления
Технические характеристики
Технические характеристики комплекта Экофизика-110А/СанНадзор
| Наименование параметра или характеристики | Значение характеристики |
| Диапазон измерений корректированных по А уровней звука, дБ | 19…150* |
| Диапазон измерений корректированных по C уровней звука, дБ | 21…150* |
| Диапазон измерений корректированных по Z уровней звука, дБ | 24…150* |
| Диапазон измерений корректированных по АU уровней звука, дБ | 18…150* |
| Частотные характеристики | A, C, Z, AU |
| Временные характеристики | S, F, I, Пик, Leq, Leq,1c |
| Пределы допускаемой абсолютной погрешности измерений уровня звука, дБ | ±0,5 |
| Диапазон частот цифровых октавных фильтров, Гц | 31,5…16 000 |
| Диапазон частот цифровых третьоктавных фильтров, Гц | 25…20 000 |
| Линейный диапазон октавных фильтров 31,5 Гц…8 кГц, дБ | 122 |
| Линейный диапазон октавного фильтра 16 кГц, дБ | 117 |
| Линейный диапазон третьоктавных фильтров 25 Гц…8 кГц, дБ | 126 |
| Линейный диапазон третьоктавных фильтров 10 кГц…20 кГц, дБ | 120 |
| Пределы допускаемой погрешности измерений на опорных частотах, дБ | ±0,4 |
| Средняя наработка на отказ, ч, не менее | 10000 |
| Срок службы, лет | 5 |
| Напряжение питания постоянного тока (четыре аккумулятора типа АА), В | 5 |
| Сила потребляемого тока, мА | 400 |
| Масса прибора с аккумуляторами, кг, не более | 0,55 |
| Габаритные размеры (длина×ширина×высота), мм, не более - с микрофоном - без микрофона |
305×85×35 190×85×35 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, %, не более - атмосферное давление, кПа |
-10…+50 25…90 85…108 |
| * В комплекте с микрофонами чувствительностью 50 мв/Па и 14 мв/Па | |
Диапазоны и погрешности однократных измерений уровней звука (F, S, I, Leq) и уровней звукового воздействия комплектом Экофизика-110А/СанНадзор
| № | Используемый микрофонный капсюль | Диапазон измерения | Погрешность измерения, не более дБ |
| 1 | Микрофон ВМК-205, МК-265 | 19…140 дБА, 18…140 дБAU, 21…140 дБС, 24…140 дБZ |
- Тональный и широкополосный шум, не содержащий импульсов: ± 0,6 дБ (при уровне сигнала не менее +10 дБ от нижнего предела измерений); ± 0,9 дБ (при уровне сигнала вблизи нижнего предела измерений). -Импульсный шум: ±0,6 дБ (при длительности импульса до 200 мс, Fast-Max-Slow-Max< 6 дБ); ±1,0 дБ (при длительности импульса 100…5 мс для характеристик Fast и Leq и 100…50 мс для характеристики Slow). |
| 2 | Микрофон М-201, МК-233 | 30…151 дБА, 29…151 дБAU, 32…151 дБС, 35…151 дБZ |
Уровни собственных шумов комплекта Экофизика-110А/СанНадзор в октавных полосах частот 31,5…16000 Гц
| Гц | 31,5 | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | 16000 |
| Д1, дБ | 15,0 | 18,0 | 20,0 | 23,0 | 25,0 | 28,0 | 30,0 | 33,0 | 35,0 | 38 |
| Д2, дБ | 5,0 | 4,0 | 4,0 | 6,0 | 8,0 | 10,0 | 13,0 | 15,0 | 17,0 | 20,0 |
| Д3, дБ | 4,0 | 2,0 | 0,0 | -1,0 | -2,0 | -1,0 | 1,0 | 3,0 | 5,0 | 8,0 |
Уровни собственных шумов комплекта Экофизика-110А/СанНадзор в третьоктавных полосах частот 25…630 Гц
| Гц | 25 | 31,5 | 40 | 50 | 63 | 80 | 100 | 125 | 160 | 200 | 250 | 315 | 400 | 500 | 630 |
| Д1, дБ | 10,0 | 10,0 | 11,0 | 12,0 | 13,0 | 14,0 | 14,0 | 15,0 | 16,0 | 17,0 | 18,0 | 19,0 | 20,0 | 20,0 | 21,0 |
| Д2, дБ | 1,0 | 0,0 | 0,0 | 0,0 | -1,0 | -1,0 | -1,0 | -1,0 | 0,0 | 0,0 | 1,0 | 1,0 | 2,0 | 3,0 | 4,0 |
| Д3, дБ | 1,0 | 0,0 | -1,0 | -2,0 | -3,0 | -4,0 | -4,0 | -5,0 | -6,0 | -6,0 | -6,0 | -6,0 | -7,0 | -7,0 | -6,0 |
Уровни собственных шумов комплекта Экофизика-110А/СанНадзор в третьоктавных полосах частот 800 Гц…20 кГц
| Гц | 800 | 1k | 1,25k | 1,6k | 2k | 2,5k | 3,15k | 4k | 5k | 6,3k | 8k | 10k | 12,5k | 16k | 20k |
| Д1, дБ | 22,0 | 23,0 | 24,0 | 25,0 | 26,0 | 26,0 | 27,0 | 28,0 | 29,0 | 30,0 | 30,0 | 31,0 | 32,0 | 33,0 | 35,0 |
| Д2, дБ | 4,0 | 5,0 | 6,0 | 7,0 | 8,0 | 9,0 | 9,0 | 10,0 | 11,0 | 12,0 | 13,0 | 13,0 | 14,0 | 16,0 | 17,0 |
| Д3, дБ | -6,0 | -6,0 | -5,0 | -5,0 | -4,0 | -3,0 | -2,0 | -2,0 | -1,0 | 0,0 | 1,0 | 2,0 | 2,0 | 4,0 | 5,0 |
Примечание: для учета собственных шумов прибора при измерениях к значениям Таблицы 3 надо прибавить величину калибровочной поправки шумомера для применяемого микрофона.
Комплектация
Состав комплекта Экофизика-110А/СанНадзор
- Измерительно-индикаторный блок Экофизика-110А в исполнении HF-Белая,
- Набор встроенных измерительных программ «Санитарная виброакустика ЭФБ-HF»,
- Микрофонный предусилитель Р200 с микрофонным кабелем EXC002R (2 м),
- Микрофонный капсюль ВМК-205 (или МК-265)
- 3-компонентный вибропреобразователь AP2082M-100 (с протоколом испытаний собственных шумов),
- Измерительно-индикаторный блок Октава-111,
- Кофр Октава-М, 3 комплекта аккумуляторов, зарядное устройство, интерфейсный кабель,
- Руководства по эксплуатации, паспорта, свидетельства о поверке к приборам Октава-111 и Экофизика-110А.
