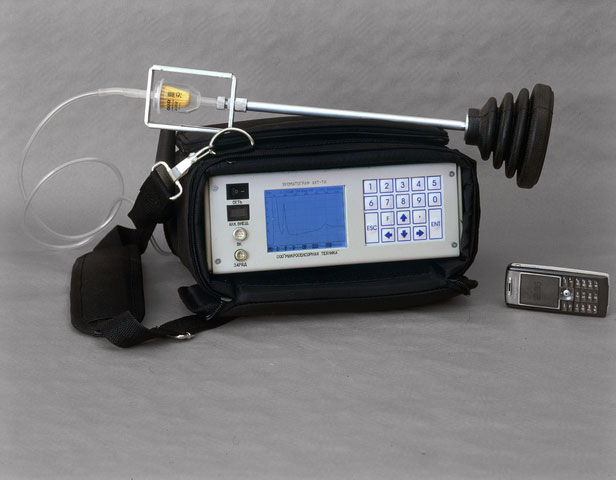

АХТ-ТИ хроматограф

Назначение газового хроматографа АХТ-ТИ

Хроматографы газовые автоматические "АХТ" (модели "АХТ-ПГ", "АХТ-СЖ", "АХТ-ПГ/СЖ") предназначены для анализа и определения компонентного состава природного и сжиженного газа, относительной/абсолютной плотности, теплотворной способности и числа Воббе. Модель "АХТ-ТИ" - портативный автоматический хроматограф (течеискатель), предназначенный для анализа примесей горючих газов в воздухе с целью определения утечек из магистральных трубопроводов, газохранилищ, нефтехранилищ, технологических установок, колодцев, поиска газовых и нефтяных месторождений, определения содержания компонентов горючих газов в воздухе рабочей зоны, экологического мониторинга площадей, предназначенных под застройку и др.

Описание

Описание газового хроматографа АХТ-ТИ

Газовый хроматограф АХТ-ТИ может работать в стационарном режиме (с питанием от сети 220 В), в мобильных лабораториях (с питанием от аккумулятора автомобиля), с питанием от собственного аккумулятора.
Хроматографы газовые автоматические "АХТ" выпускаются в стационарном, мобильном или портативном исполнении и могут использоваться как в лабораторных, так и в полевых условиях.

Газовый хроматограф АХТ-ТИ (универсальный) объединил в себе преимущества газоанализатора и портативного хроматографа, т.к. может работать как в режиме газоанализатора -непрерывное измерение концентрации суммы углеводородов в воздухе, так и в режиме газового хроматографа - определение компонентного состава обнаруженного газа с целью выявления его природы.
Отбираемая с помощью щупа газового хроматографа АХТ-ТИ проба через камеру с полупроводниковым датчиком, дозирующую петлю крана-дозатора хроматографа засасывается встроенным электрическим микро-насосом и сбрасывается в атмосферу. На дисплее индицируется процентное содержание суммы углеводородов в воздухе. В случае обнаружения в отобранной пробе горючих компонентов оператор может перейти в хроматографический режим для определения компонентного состава обнаруженного газа. Для этого кран-дозатор из положения ОТБОР переводится в положение АНАЛИЗ. Разделенные колонкой компоненты поступают в термокаталитический детектор, обладающий высокой чувствительностью к горючим газам. На дисплее отображается хроматограмма. По окончании анализа встроенная в газовый хроматограф АХТ-ТИ одноплатная микро-ЭВМ автоматически обсчитает хроматограмму и на дисплее высветится результат анализа: обнаруженные компоненты с обозначением их наименования и концентрации в процентах объемных. Газовый хроматограф АХТ-ТИ способен хранить в своей памяти до 100 хроматограмм и результатов анализа. Также может работать с внешним компьютером, например NOTEBOOK. Разделение примесей горючих газов в воздухе на компоненты позволяют однозначно определить: являются ли эти примеси результатом утечки из магистрали или обнаруженный газ является продуктом брожения, болотным метаном или др. Испарения накопившихся в колодцах жидких углеводородов вызывают ложные срабатывания обычных сигнализаторов утечек. Хроматограф таких срабатываний не производит. В памяти микро-ЭВМ хранится “хроматографический портрет” транспортируемого по магистрали газа, по которому можно сравнить полученную хроматограмму утечки и определить природу газа – обнаруженный газ появился в результате утечки из магистрали или нет.
Газовый хроматограф АХТ-ТИ полностью автономный и не требует для своей работы баллона с газом-носителем. В качестве газа-носителя используется окружающий воздух, который нагнетается встроенным микрокомпрессором.

Особенности газового хроматографа АХТ-ТИ

Принцип действия газового хроматографа АХТ-ТИ основан на разделении анализируемой пробы на хроматофафических колонках и последующем измерении их содержания детекторами.
Газовый хроматограф АХТ-ТИ комплектуется одной или более хроматографическими колонками и термокаталитическим детектором либо детектором по теплопроводности.
Термохимический (термокаталитический) детектор (ДТХ) обладает высокой чувствительностью и селективностью по отношению к углеводородам и другим горючим газам. Детектор представляет собой устройство с одним каналом, через который проходит газ-носитель (воздух). Наличие в воздухе кислорода поддерживает термокаталитическую реакцию горения анализируемых компонентов. В канале расположены соединенные в мостовую схему чувствительные элементы - спиральные платиновые нити, на которых закреплены сферические твердые носители. При протекании газа-носителя мост сбалансирован и выходное напряжение равно нулю. При прохождении по каналу газа носителя в смеси с горючим компонентом происходит беспламенное
процессе анализа графическое отображение информации и последующий расчет содержания компонентов производится с использованием внешней ЭВМ.
Модели "АХТ-ПГ" и "АХТ-ПГ/СЖ" комплектуются одной или более хромато-фафическими колонками и детекторами по теплопроводности.
Одна колонка предназначена для анализа углеводородов, углекислого газа. Вторая - для анализа метана, кислорода и азота. Колонки могут работать как в изотермическом режиме, так и в режиме программирования температуры.
В моделях "АХТ-СЖ" и "АХТ-ПГ/СЖ" при анализе сжиженного газа проба преобразуется в газовую фазу с помощью помещенного в термостат испарителя. В том же термостате находится и кран-дозатор. Это позволяет избежать конденсацию компонентов пробы и минимизировать линию подачи анализируемого газа в колонку.
Программное обеспечение дает возможность задавать и контролировать режимные параметры анализатора, обрабатывать хроматографические данные и выдавать на дисплей результаты в виде хроматограмм, таблиц, паспортов. Результаты сохраняются в памяти компьютера с указанием номера анализа, даты и времени его проведения.

Технические характеристики

Технические характеристики газового хроматографа АХТ-ТИ


Комплектация

Комплектация газового хроматографа АХТ-ТИ

• Хроматограф АХТ-ТИ
• Щуп-пробоотборник для отбора пробы
• Гибкий шланг
• Сетевой блок питания и заряда
• Кабель для подключения хроматографа к персональному компьютеру
• Кабель для питания и заряда от сети автомобиля
• Дискета с программой для работы анализатора с ПК
• Сумка для переноски
• Паспорт
• Руководство по эксплуатации
