ПОЛАР газоанализатор переносной

Назначение газоанализатора "Полар"

Газоанализаторы многокомпонентные «Полар» (далее - газоанализаторы), в зависимости от исполнения предназначены для:

• измерения содержания кислорода (О₂), оксида углерода (СО), оксида азота (NO), диоксида азота (NО₂), сернистого ангидрида (SО₂), сероводорода (H₂S), аммиака (NH₃) и углеводородов по метану (СH₄), пропану (C₃H₈) или гексану (C₆H₁₄) в отходящих газах стационарных и передвижных источников промышленных выбросов;
• измерения или определения расчетным методом содержания диоксида углерода (СО₂);
• определения расчетным методом содержания суммы оксидов азота (NOX);
• измерения температуры и избыточного давления (разрежения) газового потока в точке отбора пробы;
• измерения дифференциального давления;
• определения расчетным методом скорости и объемного расхода газового потока при работе в комплекте с напорной пневмометрической трубкой типа Пито или НИИОГАЗ;
• определения расчетным методом технологических параметров топливосжигающих установок: коэффициента избытка воздуха (альфа), коэффициента потерь тепла и КПД сгорания топлива;
• определения расчетным методом массового выброса загрязняющих веществ.

Описание

Описание газоанализатора "Полар"

Принцип действия газоанализаторов основан на применении комплекта измерительных преобразователей различных типов:

• электрохимических газовых датчиков для измерения содержания О₂, СО, NO, NО₂, SО₂, H₂S и NH₃;
• ИК-оптических газовых датчиков для измерения содержания СО2 и углеводородов;
• термоэлектрического преобразователя (термопары) типа «К» для измерения температуры газового потока;
• полупроводникового датчика для измерения температуры окружающей среды;
• дифференциального полупроводникового датчика для измерения избыточного давления (разрежения) газового потока и в комплекте с пневмометрической напорной трубкой типа Пито или НИИОГАЗ для определения скорости и объемного расхода газового потока.

Газоанализаторы «Полар» выпускаются в 4-х базовых модификациях, отличающихся друг от друга температурным диапазоном эксплуатации и исполнением в части взрывозащиты, приведенных в таблице:

Газоанализаторы, в зависимости от исполнения, включают в себя от одного до шести измерительных каналов, с различными принципами измерений

Области применения газоанализатора Полар

• Газоанализатор Полар для контроля стационарных и передвижных источников промышленных выбросов с целью определения массового выброса или массовой концентрации загрязняющих веществ (ЗВ) в целях экологического контроля (государственного и производственного);
• Газоанализатор Полар для испытания котлоагрегатов для определения влияния режимных факторов на массовую концентрацию ЗВ, а также определения оптимального значения коэффициента избытка воздуха при работе на разных видах топлива и разных нагрузках (составление режимных карт);
• Газоанализатор Полар для испытания топочно-горелочных устройств с целью оптимизации режимов горения;
• Газоанализатор Полар для испытания газоочистного оборудования с целью определения снижения выбросов ЗВ.

Типы контролируемых установок газоанализатором Полар

• стационарные паровые и водогрейные котельные установки;
• промышленные установки сжигания;
• стационарные газотурбинные установки (ГТУ);
• стационарные двигатели внутреннего сгорания;
• судовые двигатели.

Преимущества газоанализатора "Полар"

• Новое исполнение «Универсал»
  Газоанализаторы «Полар», исполнения «Универсал», в которых по каналам СО, NO и SO₂ устанавливаются по два разнодиапазонных измерительных датчика, обеспечивают высокую точность измерений как при контроле «высоких», так и «низких» концентраций определяемых компонентов и могут применяться для контроля выбросов практически всех типов топливосжигающих установок, работающих на любых видах топлива (включая природный газ) и эксплуатирующихся на предприятиях теплоэнергетики, нефтегазодобывающей, нефтегазоперерабатывающей, нефтехимической, химической, металлургической, целлюлозно-бумажной, цементной и других отраслей промышленности.
• Высокая точность измерений
  Благодаря использованию в газоанализаторе «Полар» датчиков с высокой чувствительностью, измерение низких концентраций определяемых компонентов выполняется с максимально возможной для электрохимического метода точностью (пределы допускаемой относительной погрешности ±5%).
• Взрывозащищенное исполнение
  Для предприятий нефтегазодобывающей и нефтегазоперерабатывающей отраслей промышленности выпускаются специальные модификации газоанализатора - «Полар Ех» и «Полар Ех Т», выполненные во взрывозащищенном исполнении и предназначенные для эксплуатации во взрывоопасных зонах.
• Работа на морозе до -40°С
  Для выполнения измерений при отрицательных температурах воздуха выпускаются специальные модификации газоанализатора - «Полар Т» и «Полар Ех Т», имеющие обогреваемый корпус и предназначенные для эксплуатации при температуре окружающей среды до минус 40°С.
• Новые исполнения 7.Х и 8.Х. Измерение СO₂ и углеводородов
  Газоанализаторы «Полар» могут оснащаться инфракрасными оптическими датчиками, позволяющими измерять содержание СO₂ и углеводородов в пересчете на метан (С₄), пропан (C₃H₈) или гексан (C₆H₁₄). При этом в исполнения газоанализаторов - 7.Х и 8.Х (семь и восемь каналов измерений) датчики СO₂ и СН устанавливаются в дополнение к датчикам O₂, СО, NO, NO₂, SO₂ и Н₂S.
• Определение скорости и объемного расхода газового потока
  При дополнительном оснащении напорной пневмометрической трубкой типа Пито с помощью газоанализатора «Полар» могут определяться скорость (м/с) и объемный расход (м3/сек) газового потока.
• Расчет массового выброса
  В газоанализаторе «Полар» имеется дополнительная сервисная функция, позволяющая по результатам выполненных инструментальных измерений автоматически рассчитать массовый выброс загрязняющих веществ (г/сек).
• Статистическая обработка результатов
  Для соблюдения требований по представлению результатов при экологическом контроле в газоанализаторе «Полар» имеется возможность сбора и статистической обработки результатов измерений. При этом по каждому каналу измерений вычисляются среднее, максимальное и минимальное значения за заданный интервал времени.
• Документирование результатов
  Внешний компактный ИК-термопринтер, поставляемый по дополнительному заказу, позволяет распечатывать протоколы измерений как непосредственно во время проведения измерений, так и после их завершения при считывании данных из памяти прибора.
• Память данных
  Встроенная память данных газоанализатора рассчитана для постоянного хранения 1600 записей. Впоследствии, записанные данные могут быть распечатаны на внешнем ИК-термопринтере или переданы на персональный компьютер в виде файла формата HTML через USB-порт.
• Методическое обеспечение
  В комплект поставки газоанализаторов «Полар» входит полный комплект технической документации: паспорт, руководство по эксплуатации и методика поверки, разработанная и утвержденная в установленном порядке.
• Принадлежности и аксессуары

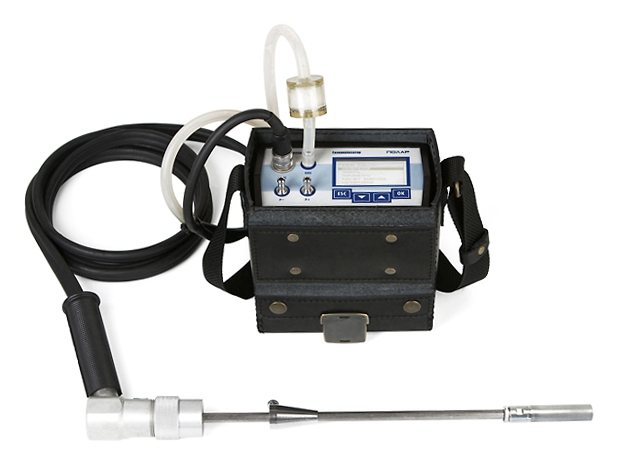

  По желанию заказчика прибор может комплектоваться пробоотборными зондами и напорными пневмометрическими трубками типа Пито различной (от 300 до 2000 мм) длины, а также предварительным дополнительным противопылевым металлокерамическим фильтром.
  В комплект поставки могут также входить градуировочные газовые смеси в баллонах под давлением, предназначенные для периодической градуировки (корректировки показаний) газоанализатора в процессе эксплуатации.


Конструкция и принцип работы газоанализатора "Полар"

Газоанализатор «Полар» представляет собой переносной многофункциональный многокомпонентный прибор, оснащенный средствами отбора и подготовки пробы к анализу.
Конструктивно газоанализатор «Полар» выполнен в прочном пластиковом корпусе, на лицевую панель которого выведены дисплей, клавиатура и все коммутационные разъемы и штуцера. Измерительная информация отображается на жидкокристаллическом графическом дисплее, оснащенном подсветкой. Электропитание газоанализатора может осуществляться как от встроенной перезаряжаемой аккумуляторной батареи, так и от сети переменного напряжения 220 В/50 Гц. Отбор проб выполняется с помощью встроенного пробоотборного насоса.
Принцип действия газоанализатора Полар основан на применении комплекта электрохимических и оптических датчиков для измерения содержания газовых компонент анализируемой пробы, термоэлектрического преобразователя (термопары) типа «К» для измерения температуры газового потока, дифференциального полупроводникового датчика для измерения избыточного давления (разрежения) и в комплекте с пневмометрической напорной трубкой типа Пито или НИИОГАЗ для определения скорости и объемного расхода газового потока.

Базовые модификации

Базовые модификации газоанализаторов "Полар"

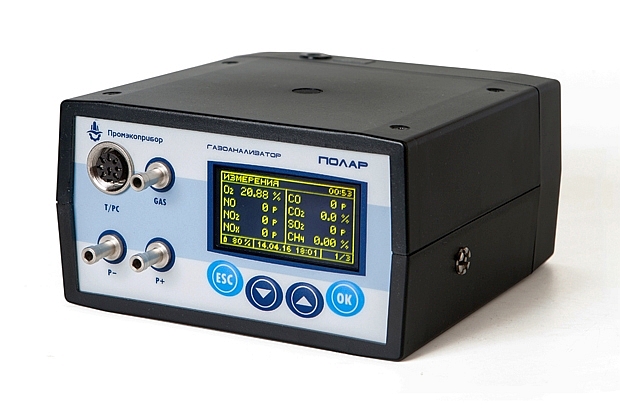

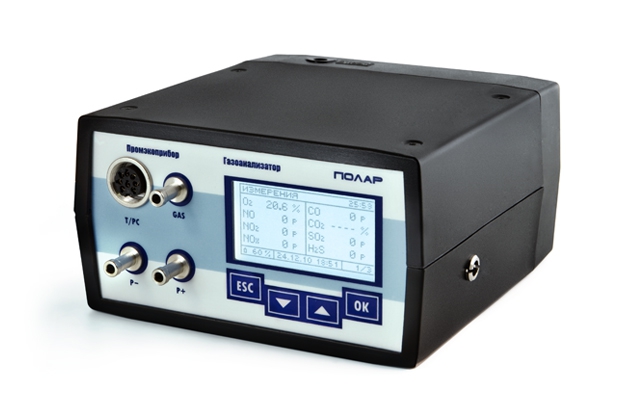

"ПОЛАР" Переносной многокомпонентный газоанализатор
	Контроль промышленных выбросов. Одновременное измерение до 8-ми газов: O2, СО, NO, NO2, NOx (по расчету), SO2, H2S, NH3, СO2, СН, а также определение температуры, давления (разрежения), скорости и объемного расхода газового потока и массового выброса загрязняющих веществ (ЗВ). Номер в ФИФ по ОЕИ: 66314-16 Соответствует требованиям ТР ТС 012/2011 и 020/2011 Допущен к применению в Республиках Казахстан, Беларусь и Узбекистан Пределы допускаемой основной относительной погрешности измерений не превышают ±(5-10) % Температура эксплуатации от -40 до ±45 °С Модификации в общепромышленном и взрывозащищенном исполнении Морозостойкий OLED дисплей Малые габариты и вес

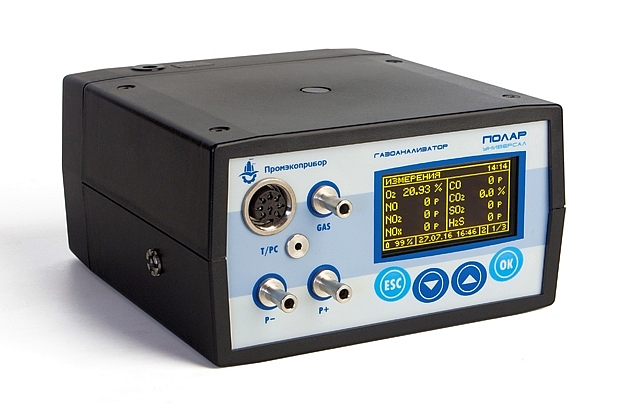

"ПОЛАР УНИВЕРСАЛ" Переносной многокомпонентный газоанализатор
	Контроль промышленных выбросов. Одновременное измерение до 8-ми газов (до 11-ти каналов измерений): O2, СО, СOниз, NO, NOниз, NO2, NOx (по расчету), SO2, SO2низ, H2S, СO2, СН, а также определение температуры, давления (разрежения), скорости и объемного расхода газового потока и массового выброса ЗВ. Номер в ФИФ по ОЕИ: 66314-16 Соответствует требованиям ТР ТС 012/2011 и 020/2011 Допущен к применению в Республиках Казахстан, Беларусь и Узбекистан Не имеет аналогов в своем классе! Дополнительные каналы СО, NO, SO2 для измерения низких концентраций Температура эксплуатации от -40 до ±45 °С Модификации в общепромышленном и взрывозащищенном исполнении Морозостойкий OLED дисплейМалые габариты и вес

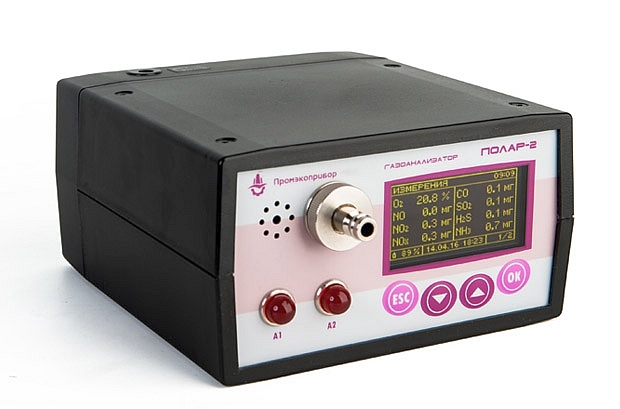

"ПОЛАР-2" Переносной многокомпонентный газоанализатор
	Контроль промышленных выбросов. Одновременное измерение до 10-ти газов: O2, СО, NO, NO2, NOx (по расчету), SO2, H2S, NH3, СO2, СН4, С3Н8, С6Н14, легколетучие органические соединения (ЛОС). Номер в ФИФ по ОЕИ: 66314-16 Соответствует требованиям ТР ТС 012/2011 и 020/2011 Допущен к применению в Республиках Казахстан, Беларусь и Узбекистан Измерение ЛОС Пределы допускаемой основной относительной погрешности измерений не превышают ±(5-10) % Температура эксплуатации от -40 до ±45 °С Модификации в общепромышленном и взрывозащищенном исполнении Морозостойкий OLED дисплей Малые габариты и вес

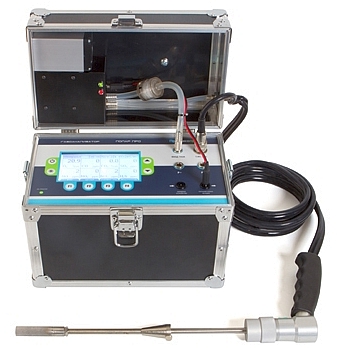

"ПОЛАР ПРО" Переносной многокомпонентный газоанализатор
	Контроль промышленных выбросов. Одновременное измерение до 8-ми газов (до 11-ти каналов измерений): O2, СО, СOниз, NO, NOниз, NO2, NOx (по расчету), SO2, SO2низ, H2S, СO2, СН, а также определение температуры, давления (разрежения), скорости и объемного расхода газового потока и массового выброса ЗВ. Номер в ФИФ по ОЕИ: 66314-16 Соответствует требованиям ТР ТС 012/2011 и 020/2011 Допущен к применению в Республиках Казахстан, Беларусь и Узбекистан Дополнительные каналы СО, NO, SO2 для измерения низких концентраций Измерение СO2, углеводородов (СН) и сверхвысоких концентраций СО (до 15 % об. д. ) с помощью высокоточных оптических ИК-модулей (пределы допускаемой основной погрешности ±5 %) Встроенный электрический блок осушки пробы
