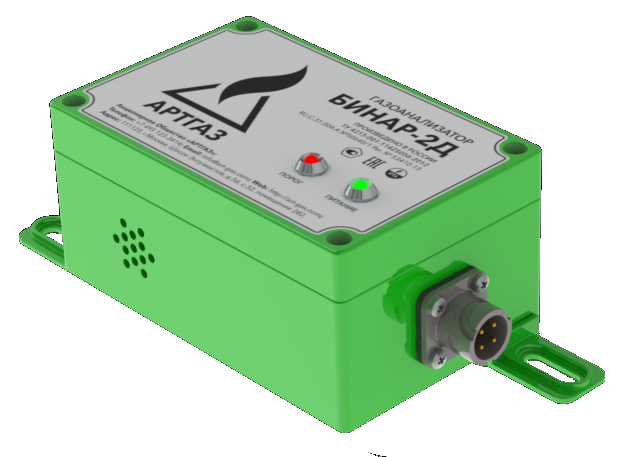

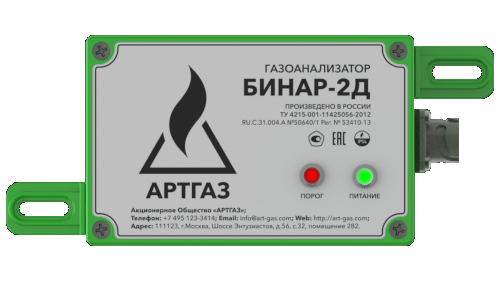

БИНАР-2Д газоанализатор
Назначение газоанализатора Бинар-2Д
Газоанализаторы Бинар-2Д предназначены для непрерывного автоматического контроля и измерения содержания химических веществ в атмосфере, суммы горючих газов, измерения до взрывоопасных концентраций горючих газов и паров горючих жидкостей, в том числе и паров нефтепродуктов, в смеси с воздухом на газо- и нефтепроводах, арматуре газопроводов промышленного и бытового назначения, выдачи цифрового сигнала RS-485 протокол ModBus RTU.
Система мониторинга на базе газоанализатора «Бинар-2Д» с диффузионным проботбором служит для раннего обнаружения утечки и измерения токсичных и взрывоопасных газов в воздухе рабочей зоны и подачи аварийного сигнала при превышении заданного уровня концентрации.
Система построена на модульном контроллере серии «БСИ Бинар» (блок сбора и обработки информации) и выносных датчиках «Бинар-2Д».
Описание
Описание газоанализатора Бинар-2Д
Принцип действия газоанализаторов основан на непрерывном преобразовании сигналов, поступающих с газочувствительных измерительных преобразователей (сенсоров), в аналоговую или в цифровую форму, с последующей обработкой встроенным микропроцессором и выводом результатов измерений на цифровой индикатор газоанализатора и (или) передачу их внешнему компьютеру и другим регистрирующим устройствам или исполнительным механизмам.
В газоанализаторах в качестве измерительных преобразователей используются электрохимические, оптические, полупроводниковые, термокаталитические, хемилюминесцентные, комбинированные сенсоры.
- Электрохимический преобразователь применяется для определения концентрации аммиака, водорода, диоксида азота, диоксида серы, кислорода, меркаптана, озона, оксида азота, сероводорода, синильной кислоты, оксида углерода, формальдегида, фтороводорода, хлора, хлористого водорода, этанола.
- Оптический преобразователь применяется для определения концентрации водорода, гексафторида серы, оксид этилена, диоксида углерода, этанола, суммы углеводородов, бензола, бутана, гексана, метана, пропана, этилена.
- Полупроводниковый преобразователь применяется для определения концентрации водорода, оксида этилена, хладонов, этанола, суммы углеводородов, бензола, бутана, гексана, метана, пропана, этилена.
- Термокаталитический преобразователь применяется для определения концентрации хладона, метана.
- Хемилюминесцентный преобразователь применяется для определения концентрации аммиака, диоксида азота, диоксида серы, меркаптана, оксида этилена, сероводорода, хлора этанола, суммы углеводородов, бензола, бутана, гексана, пропана, этилена.
Газоанализаторы позволяют одновременно принимать и обрабатывать измерительную информацию с 16 сенсоров.
Газоанализаторы позволяют устанавливать три порога сигнализации при превышении (для кислорода понижении) заданной концентрации горючих или токсичных газов в контролируемой газовой смеси. Звуковой и световой сигнал включается при достижении концентрации заданного порога.
Также срабатывает встроенное реле и поступает сигнал на внешние исполнительные устройства. Встроенный цифровой индикатор служит для визуального контроля концентрации измеряемых веществ.
Связь с внешними устройствами осуществляется как по проводам, так и по беспроводным линиям (радиоканалу).
Технические характеристики
Технические характеристики газоанализатора Бинар-2Д
| Температура окружающей среды, °С | -20…+40 (-40…+40 в термошкафу) |
| Температура анализируемой пробы, °С | 0…+40 |
| Относительная влажность воздуха до (при t=25°С), % | 93 |
| Атмосферное давление, мм. рт. ст. | 650 – 800 |
| Тип интерфейса с АРМ | RS-485 |
| Напряжение электропитания от сети постоянного тока, В | 24 |
| Минимальное время формирования выходного сигнала (τ90), с, не более |
40 |
| Допустимая относительная основная погрешность, %, не более | ±20 |
| Пределы дополнительной погрешности при воздействии каждого из влияющих факторов в отдельности, %, не более - изменение температуры окружающей среды от -20°С до +40°С - давление – от 650 до 800 мм. рт. ст. - изменение влажности окружающего воздуха – 30…98% при 35°С. |
5% |
| Исполнение корпуса | металл |
| Степень защиты | IP54 (IP66 по запросу) |
Список веществ и цены
Список определяемых веществ и цены газоанализатора Бинар-2Д
| № п/п | Контролируемый газ химическая формула |
Диапазон измерения, мг/м3 |
Объёмная доля, % | Цена c НДС, руб |
| 1 | 2 | 3 | 4 | 5 |
| 1 | Аммиак/NH3 | 0,1-10 0,1-1000 |
42 800,00 | |
| 2 | Водород/H2 | 0,1-4,0 | 46 900,00 | |
| 3 | Диоксид азота/NO2 | 0,1-10 0,1-200 |
42 800,00 | |
| 4 | Диоксид серы/SO2 | 0,25-20 0,25-500 |
42 800,00 | |
| 5 | Гексафторид серы/ SF6 | 100-10000 | 244 200,00 | |
| 6 | Кислород/O2 | 1-100 | 42 800,00 | |
| 7 | Меркаптан/R-SH | 0,01-50 | 59 100,00 | |
| 8 | Озон/O3 | 0,02-0,5 | 50 900,00 | |
| 9 | Оксид азота/NO | 0,2-20 0,2-1000 |
42 800,00 | |
| 10 | Оксид этилена/ C2H4O | 0,1-200 | 63 100,00 | |
| 11 | Сероводород/ H2S | 0,02-20 0,02-500 |
42 800,00 | |
| 12 | Синильная кислота/HCN | 0,1-3 | 138 400,00 | |
| 13 | Угарный газ, монооксид углерода/ CO | 0,1-200 0,1-2000 |
34 600,00 | |
| 14 | Углекислый газ, диоксид углерода/ CO2 | 0,1-5,0 0,1-100 |
50 900,00 | |
| 15 | Формальдегид/ HCOH | 0,1-2,0 | 64 900,00 | |
| 16 | Фтороводород/ HF | 0,1-5,0 | 109 900,00 | |
| 17 | Фреон R-22, хлордифторметан/ CHClF2 | 100-350 | 203 500,00 | |
| 18 | Хлор/Cl2 | 0,1-10 | 42 800,00 | |
| 19 | Хлороводород/ HCl | 0,2-20 | 42 800,00 | |
| 20 | Этанол/ C2H5OH | 40-2000 | 34 600,00 | |
| Горючие газы (оптический сенсор) | ||||
| 21 | Общее содержание горючих газов CxHy/ калибровка по CH4 или С6H14 |
0,1-50% НКПР** | 43 200,00 | |
| 22 | Бензол/С6H6 | 0,1-100 | 43 200,00 | |
| 23 | Бутан/C4H10 | 0,1-0,7 | 43 200,00 | |
| 24 | Гексан/С6H14 | 0,001-0,5 | 43 200,00 | |
| 25 | Метан/CH4 | 0,004-2,2 | 43 200,00 | |
| 26 | Пропан/C3H8 | 0,1-0,85 | 43 200,00 | |
| 27 | Этилен/C2H4 | 0,1-1,15 | 43 200,00 | |
| 28 | Блок сбора и обработки информации "Бинар" | 45 600,00 | ||
| 29 | Блок сбора и обработки информации "Бинар" с искробезопасным блоком питания | 49 200,00 | ||
| 30 | Коммутационная коробка | 2 540,00 | ||
** значение НКПР для определяемых компонентов по ГОСТ Р 51330.19-99
Комплектация
Комплектация газоанализатора Бинар-2Д
- Газоанализатор «Бинар-2Д» -1 шт.
- Ответный разъем -1шт.
- Руководство по эксплуатации - 1 экз.
- Паспорт - 1 экз.
- Инструкция «Методика поверки» – 1экз.
Дополнительное оборудование:
- Блок сбора информации БСИ «Бинар»
- Коммутационная коробка
