ТВП-2. Веберметр (флюксметр) портативный
Назначение
Назначение веберметра ТВП-2
Принцип действия веберметра ТВП-2 основан на цифровом интегрировании ЭДС самоиндукции в измерительной катушке, подключенной к прибору. Веберметр ТВП-2 предназначен для измерения: потокосцепления с подключенной к веберметру измерительной катушкой; магнитного потока через катушку и магнитной индукции (напряженности магнитного поля) при подключении к веберметру измерительной катушки с известными постоянной или числом витков и площадью поперечного сечения; магнитного момента и намагниченности ферромагнитного образца, помещенного в подключенную к веберметру катушку с известной постоянной по напряженности магнитного поля.
Веберметр ТВП-2 индицирует результаты измерений и вычислений в следующих единицах и их дольных значениях: В×с (потокосцепление, вебер×витки); Вб (магнитный поток); Тл (магнитная индукция); А/м (напряженность магнитного поля); Вб×м (дипольный магнитный момент образца); Тл (намагниченность образца).
Веберметр ТВП-2 предназначен для работы в лабораторных и цеховых условиях. Связь с компьютером по интерфейсу USB.

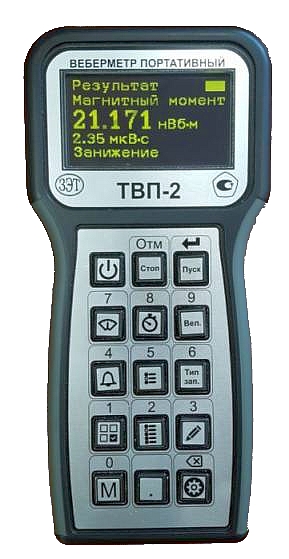

Принцип действия веберметра портативного ТВП-2 основан на цифровом интегрировании ЭДС самоиндукции в измерительной катушке, подключенной к веберметру, при изменении магнитного потока (потокосцепления), который сцепляется с витками измерительной катушки. Веберметр ТВП-2 представляет собой электронный блок в компактном пластмассовом корпусе с встроенным аккумулятором. В его конструкции отсутствуют наружные элементы подстройки и регулировки. Реализуемые функции веберметра ТВП-2, параметры измерений и измеряемых величин, а также результаты измерений и вычислений отображаются на дисплее прибора. Управление веберметром ТВП-2 осуществляется с помощью клавиатуры.
Цена по УСН - 230.800 руб.
Технические характеристики
Метрологические характеристики веберметра ТВП-2
| Наименование характеристики веберметра ТВП-2 | Значение |
| Диапазон измерений магнитного потока, Вб | от 2·10-6 до 25·10-3 |
| Диапазон показаний, Вб | от 0,1·10-6 до 10 |
|
Пределы показаний, Вб |
0,1·10-3; 1·10-3; 10·10-3; 100·10-3; 1; 10 |
| Пределы допускаемой относительной погрешности измерений магнитного потока (потокосцепления) веберметра, 50, %: - в диапазоне измерений от 2·10-6 до 10·10-6 Вб включ. - в диапазоне измерений св. 10·10-6 до 25·10-3 Вб |
±2,5 ±1,0 |
| Время интегрирования, с | 0,01; 0,05; 0,1; 0,5; 1; 2; 5; 10 |
| Наибольшее допускаемое входное напряжение (на пределе измерений 10 Вб), В |
100 |
| Входное сопротивление активное в диапазоне частот от 0 до 100 кГц, кОм, не менее |
40 |
Основные технические характеристики веберметра ТВП-2
| Наименование характеристики | Значение |
| Номинальное напряжение встроенного аккумулятора, В | 3,7 |
| Время непрерывной работы с полностью заряженным аккумулятором, ч, не менее |
8 |
| Габаритные размеры, мм, не более: - высота - ширина - длина |
33 101 210 |
| Масса, кг, не более | 0,5 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре +25°С, % - атмосферное давление, кПа |
+10…+35 до 80 70,0…106,7 |
| Условия хранения и транспортирования (в футляре и упаковке для транспортирования): - температура окружающей среды, °С - относительная влажность при температуре +35°С, % - атмосферное давление, кПа |
-25…+50 до 98 70,0…106,7 |
Комплектность
Комплект веберметра ТВП-2
| Наименование | Обозначение | Количество |
| Веберметр портативный ТВП-2 | ТПКЛ.411171.012 | 1 шт. |
| Аккумулятор ROBITON (3,7 В, 1800 мА·ч) | LP103450 | 1 шт.* |
| Зарядное устройство ROBITON | Арт. USB1000 | 1 шт. |
| Кабель связи, интерфейс USB | - | 1 шт. |
| Компакт-диск с ПО «Флюкс-П» | - | 1 шт. |
| Штекер типа «банан» | - | 2 шт.** |
| Футляр | - | 1 шт. |
| Руководство по эксплуатации | ТПКЛ.411171.012РЭ | 1 экз. |
| Методика поверки | РТ-МП-5822-551-2019 | 1 экз. |
| Формуляр | ТПКЛ.411171.012ФО | 1 экз. |
| Примечания * - аккумулятор установлен в веберметре. ** - черного и красного цвета, для подключения измерительных катушек пользователя. |
||
Поверка
Очередная поверка веберметра ТВП-2 - 24 000,00 руб.
