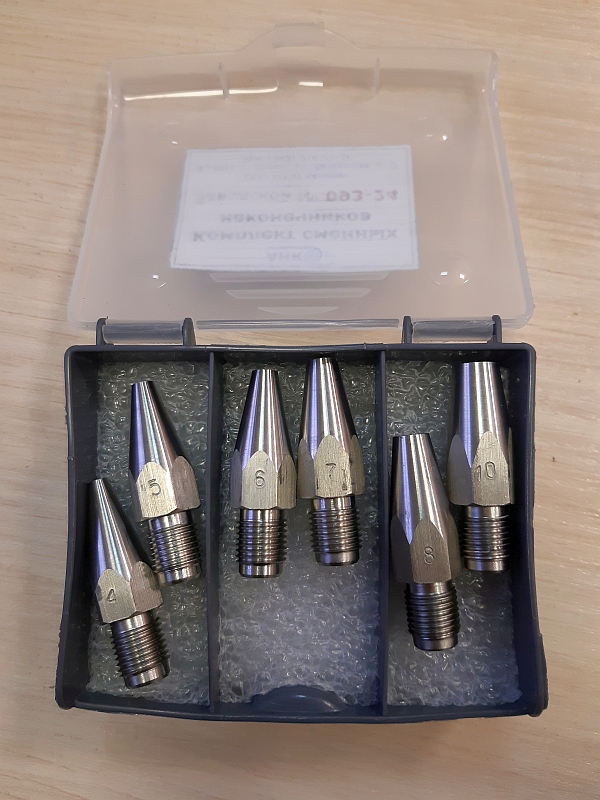

Комплект сменных наконечников
Комплект состоит из шести наконечников для пылезаборных трубок внутренней и внешней фильтрации с диаметром носика 3,1; 4,2; 5,5; 6,9; 7,7; 9,8 мм. Наконечники служат для обеспечения изокинетичности отбора газопылевых потоков.
Сменные наконечники изготавливаются из латуни или нержавеющей стали.
- Диаметр входного сечения наконечника: от 1 до 14 мм.
- Погрешность диаметра входного сечения наконечника: ±0,1 мм.
- Эллипсность: не более 0,05 мм.
- Конусность: не более 15°.
- Температура анализируемого газа: от -50 до +400 °С.
| Комплект сменных наконечников универсальный 6 шт. (d = 4; 5; 6; 7; 8; 10 мм): нержавеющая сталь | 16 950 |
| Комплект сменных наконечников универсальный 6 шт. (d = 4; 5; 6; 7; 8; 10 мм):латунь | 15 880 |
| Отдельные наконечники любого диаметра под заказ: нержавеющая сталь | 4 470 |
| Отдельные наконечники любого диаметра под заказ: латунь | 3 900 |
| Комплект сменных наконечников для внешней фильтрации укороченный с внутренней резьбой 10х1 6 шт. (d = 4; 5; 6; 7; 8; 10 мм): нержавеющая сталь |
14 800 |
| Комплект сменных наконечников для внешней фильтрации укороченный с внутренней резьбой 10х1 6 шт. (d = 4; 5; 6; 7; 8; 10 мм): латунь |
13 210 |
Аллонжи
Аллонжи предназначены для фиксации аналитических аэрозольных фильтров типа АФА с площадью рабочей поверхности 10 см2 и 20 см2 при отборе проб в газовой среде. Аллонжи изготавливаются из пластмассы или алюминия. Выпускаются в исполнении открытого и закрытого типа.
| Алюминиевые | ||
| ИРА-10-2 (закрытые) | 9 300 | |
| ИРА-20-2 (закрытые) | 11 500 | |
| Сетка опорная для алюминиевого фильтродержателя РА-10-2 | 2 100 | |
| Сетка опорная для алюминиевого фильтродержателя ИРА-20-2 | 2 100 | |
| Уплотнительное кольцо ИРА-10 | 2 000 | |
| Уплотнительное кольцо ИРА-20 | 2 100 | |
| Пластмассовые (с опорной сеткой): | ||
| ИРА-10-1 (открытые) | 2 700 | |
| ИРА-20-1 (открытые) | 2 700 | |
| ИРА-10-2 (закрытые) | 2 800 | |
| ИРА-20-2 (закрытые) | 2 900 | |
| Сетка опорная для фильтродержателя ИРА-10-1 | 2 100 | |
| Сетка опорная для фильтродержателя ИРА-10-2 | 2 100 | |
| Сетка опорная для фильтродержателя ИРА-20-1 | 2 100 | |
| Сетка опорная для фильтродержателя ИРА-20-2 | 2 100 | |

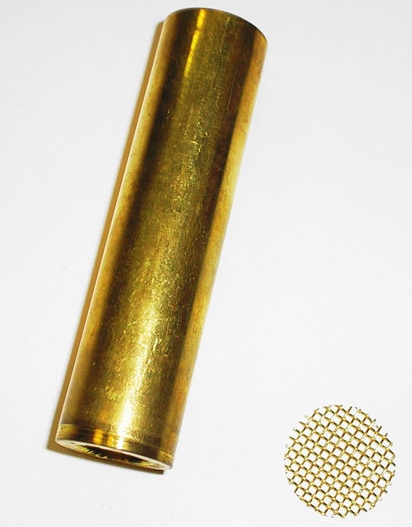

Гильза пылеулавливающего патрона
Гильза пылеулавливающего патрона представляет собой латунный патрон, на дне которого имеется отверстие, на котором расположена латунная сетка. Гильза предназначена для удерживания (фиксации) патронного фильтра, используемого в пылезаборной трубке внутренней фильтрации.
| Пылеулавливающий патрон | 450 |
| Сетка для пылеулавливающего патрона | 40 |

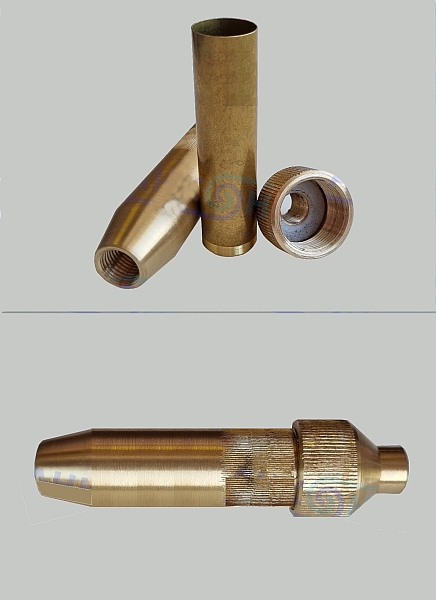

Патронодержатель для пылеулавливающего патрона
Патронодержатель для пылеулавливающего патрона представляет собой металлическую гильзу с фторопластовыми кольцами внутри для обеспечения герметичности. Используется совместно с пылеулавливающими патронами в пылезаборных трубках.
Изготавливаются из латуни, алюминия или нержавеющей стали.
| Патронодержатель для пылезаборной трубки (нержавеющая сталь) | 9 190 |
| Патронодержатель для пылезаборной трубки (латунь) | 8 424 |
| Патронодержатель для пылезаборной трубки (дюраль) | 7 830 |

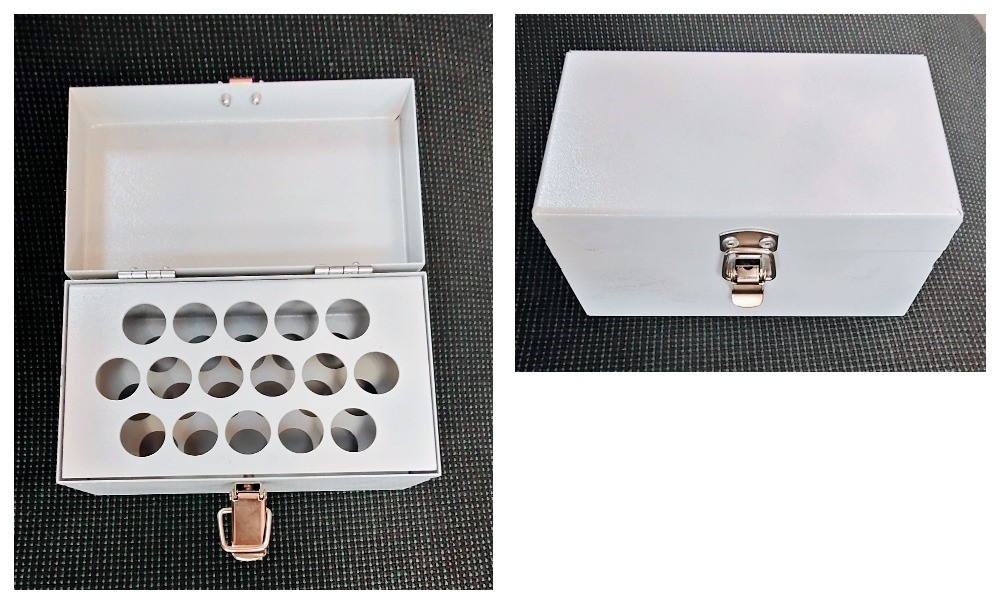

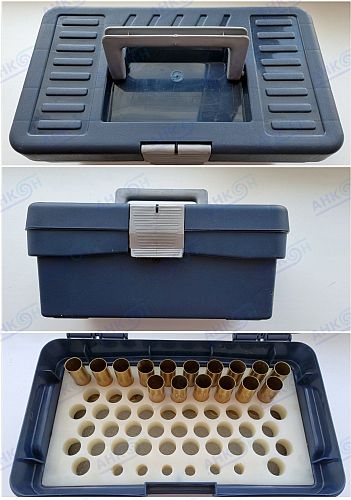

Контейнер для пылеулавливающих патронов и сменных наконечников
В контейнере размещается 6 шт. наконечников и 50 шт. пылеулавливающих патронов для пылезаборных трубок.
| Контейнер на 50 пылеулавливающих патронов | 6 699 |
| Контейнер с 50 пылеулавливающими патронами | 26 100 |
| Контейнер на 16 пылеулавливающих патронов | 3 042 |
Фильтры патронные
Фильтры патронные (ФП), одна коробка 40 шт., предназначены для снаряжения пылеулавливающего патрона при определении весовой концентрации аэрозолей в газовой среде методом внутренней фильтрации при температуре от –60 до +400 °C.
Фльтры представляют собой тампон, состоящий из одного слоя супертонкого базальтового волокна или супертонкого стекловолокна с диаметром волокон не более 3 мкм и слоя стекловолокна или минеральной ваты с диаметром волокон не более 30 мкм. Пылеулавливающие патроны, снаряженные фильтрами ФП имеют гидравлическое сопротивление не менее 200 мм вод.ст. при объемном расходе газа 20 дм3/мин., эффективность улавливания пыли в патроне составляет не менее 99,5 %.
| Фильтры патронные (ФП), 1 кор. = 20 шт. | 4 400 |
| Фильтры патронные (ФП), 1 кор. = 40 шт. | 6 680 |

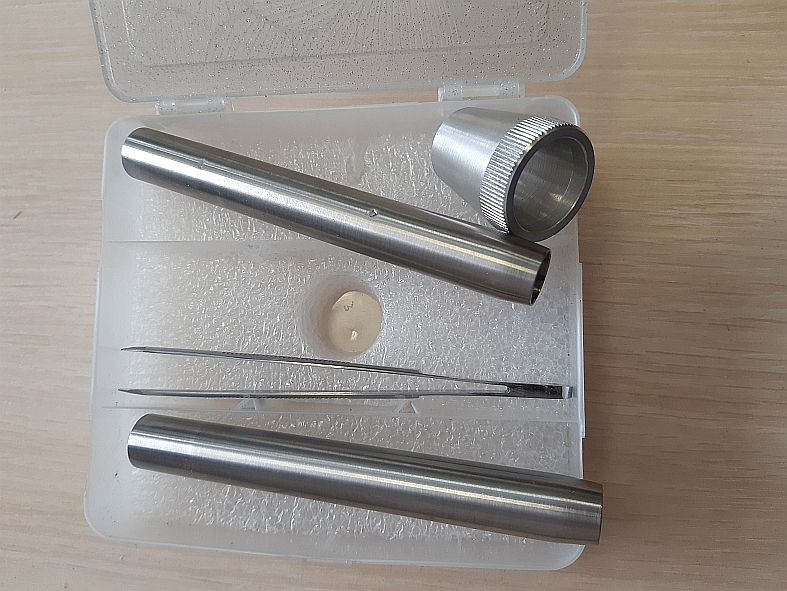

Приспособление для снаряжения пылеулавливающих патронов
Приспособление состоит из металлического толкателя для укладки латунной сетки, толкателя для снаряжения фильтрующих элементов, укладочной воронки и пинцета.
| Приспособление для снаряжения ФП (воронка и толкатель) | 7 260 |
Циклон ВТИ
Циклон ВТИ служит для отбора проб газа при повышенной запылённости газопылевого потока (свыше 15 г/м3). Используется совместно с пылезаборными трубками.
Циклон изготавливается с конусным бункером из нержавеющей стали и дополнительным пластмассовым или алюминиевым фильтродержателем типа ИРА-20-2.
Объём бункера циклона:
38 ± 2 см3 (по чертежу ООО «НПП «Анкон»);
210 ± 5 см3 (по чертежу ГОСТ 33007-2014).
| Циклон (материал - нержавеющая сталь) с конусным бункером из нержавеющей стали и дополнительным алюминиевым фильтродержателем (по заводскому чертежу); объём бункера - 45 мл |
33 600 |
| Циклон ВТИ (материал - нержавеющая сталь) с конусным бункером из нержавеющей стали (геометрические размеры по ГОСТ 33007-2014); объём бункера - 215 мл; без аллонжа |
38 800 |
| Циклон ВТИ (материал - нержавеющая сталь) с конусным бункером из нержавеющей стали (геометрические размеры по ГОСТ 33007-2014); объём бункера - 215 мл; с пластмассовым аллонжем |
41 200 |
| Циклон ВТИ (материал - нержавеющая сталь) с конусным бункером из нержавеющей стали (геометрические размеры по ГОСТ 33007-2014); объём бункера - 215 мл; с алюминиевым аллонжем |
49 200 |

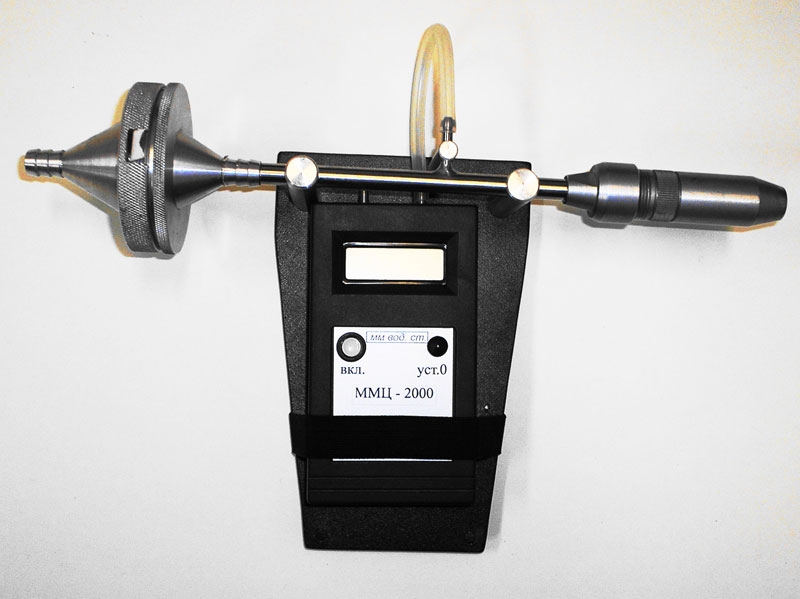

Установка по определению аэродинамического сопротивления пылеулавливающих патронов
Установка предназначена для определения аэродинамического сопротивления фильтрующих патронов пылезаборных трубок внутренней фильтрации. Измеряемое сопротивление до 280 мм вод.ст. при расходе воздуха 20 л/мин. Масса установки не более 3 кг. Габаритные размеры 410х80х300 мм Установка по определению аэродинамического сопротивления фильтрующих патронов может поставляться с микроманометром типа Testo 510 (512), тягомером или без них.
| Установка по определению аэродинамического сопротивления фильтрующих патронов (без тягомера, с патронодержателем и фильтродержателем) |
22 700 |
| Установка по определению аэродинамического сопротивления фильтрующих патронов с тягомером ВП63Н-1,5 (-16…0 кПа) (с патронодержателем и фильтродержателем) |
27 600 |
| Установка по определению аэродинамического сопротивления фильтрующих патронов с тягомером ВП63Н-1,5 (-16…0 кПа) (без патронодержателя и фильтродержателя) |
18 600 |
| Установка по определению аэродинамического сопротивления фильтрующих патронов с дифманометром Testo-510 (0…10 кПа) (с патронодержателем и фильтродержателем) |
55 000 |
Конденсатосборники
Конденсатосборник типа Кн-250 (КнТ-250) предназначен для сбора конденсируемых паров воды из отбираемой газовоздушной смеси, а также для определения температуры газовоздушной смеси у ротаметра аспиратора (в варианте КпТ-250). Корпус конденсатосборника выполнен из прозрачного пластика. Рабочий объем конденсатосборника 250 мл. Измеряемые температурные параметры – от 0 до + 120°С (термометр типа ТБИ).
Конденсатосборник типа Кн (КнТ) предназначен для сбора конденсируемых паров воды из отбираемой газовоздушной смеси, а также для определения температуры газовоздушной смеси у ротаметра аспиратора (в варианте КнТ). Корпус конденсатосборника выполнен из нержавеющей стали. Рабочий объем – 350, 1000, 1500 мл. Измеряемые температурные параметры – от 0 до + 120°С (термометр типа ТБ или ТБИ).
| Кн-250, конденсатосборник нержавеющая сталь; общий объём - 250 мл | 7 900 |
| Кн-500, конденсатосборник нержавеющая сталь; общий объём - 500 мл | 9 100 |
| КнТ-250, конденсатосборник нержавеющая сталь с термометром ТБ (от 0 до +120°С); общий объём - 200 мл |
11 900 |
| КнТ-700, конденсатосборник нержавеющая сталь с термометром ТБ (от 0 до +120°С/150°С); общий объём - 700 мл |
13 900 |
Блоки контроля пробоотбора
Блок БКП-1 предназначен для определения температуры газовоздушной смеси у ротаметра аспиратора при отборе проб на запыленность, а также для сбора конденсируемых паров воды из отбираемой газовоздушной смеси. В состав блока входят пластиковый конденсатосборник объемом 250 мл и стеклянный термометр с диапазоном измеряемых температур от 0 до + 100°С. При необходимости к блоку может быть подсоединен дифманометр для контроля разряжения (давления) газа в газоходе.
БКП-2 предназначен для определения температуры газовоздушной смеси у ротаметра аспиратора и контроля разряжения в газоходе при отборе проб на запыленность, а также для сбора конденсируемых паров воды из отбираемой газовоздушной смеси. В состав блока входят конденсатосборник объемом 250 мл, электронный термометр с диапазоном измеряемых температур от – 50 до + 150°С и дифманометр Testo 510 с диапазоном измеряемого разряжения (давления) от 0 до 10 кПа.
Блок БКП-3 предназначен для определения температуры газовоздушной смеси у ротаметра аспиратора и контроля разряжения в газоходе при отборе проб на запыленность, а также для сбора конденсируемых паров воды из отбираемой газовоздушной смеси. В состав блока входят конденсатосборник объемом 250 мл, термометр биметаллический ТБ с диапазоном измеряемых температур от 0 до + 120°С и тягомер KPChg-80 (0…16 кПа или 0…25 кПа).
| БКП-1, блок контроля пробоотбора: конденсатосборник + термометр ТБ (0…120°С) + тройник (для подключения дифманометра) |
16 800 |
| БКП-2, блок контроля пробоотбора: конденсатосборник + электронный термометр Checktemp (-50°С…+150°С) + дифманометр Testo-510 (0…10 кПа) |
83 200 |
| БКП-3, блок контроля пробоотбора: конденсатосборник + термометр ТБ (0…120°С) + тягомер ВП63Н-1,5 (-6…0 кПа или -16…0 кПа или -25…0 кПа) |
26 200 |
Чехлы для трубок
| L = 0,5 м | 2 320 |
| L = до 1 м | 2 380 |
| L = до 1,5 м | 2 560 |
| L = до 2 м | 2 680 |
| L = до 2,5 м | 2 740 |
| L = до 3 м | 2 800 |
| L = до 3,5 м | 2 900 |
