ПДП-Lab программируемая двухкамерная печь
Назначение двухкамерной муфельной печи ПДП-Lab
Двухкамерная муфельная печь ПДП-Lab предназначена для пробоподготовки, в частности, для выпаривания и озоления (минерализации) проб перед количественным химическим анализом. Её используют, чтобы перевести определяемые компоненты пробы в удобную для анализа форму (например, удалить органическую матрицу, оставив неорганические элементы).
Описание
Описание двухкамерной муфельной печи ПДП-Lab
Программируемые двухкамерные печи серии ПДП представляют собой компактные, быстродействующие двухкамерные устройства и предназначены для выпаривания и озоления проб с целью их подготовки для дальнейшего анализа. Процессы выпаривания и озоления проводятся при контроле температуры и времени, что повышает удобство и эффективность процесса пробоподготовки.

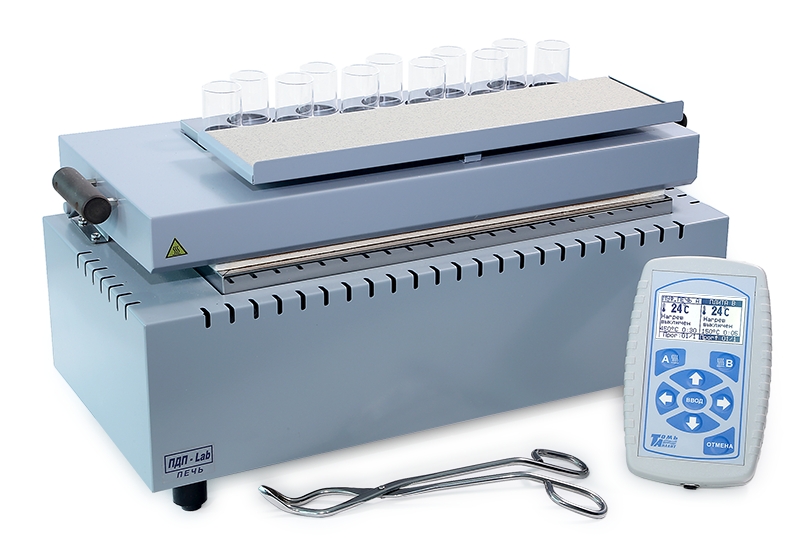

Двухкамерная муфельная печь ПДП-Lab имеет закрытую муфельную камеру (камера озоления) и размещенную на ней нагревательную плиту (камера выпаривания). Каждая камера имеет подставку под кварцевые стаканы (тигли), фиксирующую их положение и создающую эффект «терморубашки». Подставки входят в базовую комплектацию печи.
Управление режимами работы камер муфельной печи ПДП-Lab, ввод и сохранение параметров программ термообработки осуществляют с помощью пульта управления, который соединён гибким кабелем с двухкамерной печью. Длина кабеля (1,5 м) позволяет размещать пульт управления печи вне вытяжного шкафа и повышает удобство работы с печью, т.к. дает возможность оператору управлять печью на удаленном расстоянии, исключая контакт с агрессивной средой, возможной внутри вытяжного шкафа.
Пульт управления муфельной печи ПДП-Lab хранит в памяти по 16 программ термообработки для двух камер. Каждая программа содержит по 9 этапов, характеризующихся температурой и временем. Термообработка проб в камере озоления и в камере выпаривания выполняется в соответствии с выбранной (или вновь созданной) программой. В ходе процесса термообработки оператором могут быть изменены параметры этапов программ.
Двухкамерная муфельная печь ПДП-Lab позволяет
- упаривать 11 проб (до 20 мл) одновременно;
- проводить одновременное выпаривание и озоление до 31 пробы в стаканах объемом 20 мл без применения подставки для кварцевых стаканов; до 23 проб в стаканах объемом 20 мл с применением подставки для кварцевых стаканов.
Преимущества использования печи ПДП-Lab
- Наличие 9 этапов в программе печи ПДП-Lab термообработки позволяет проводить плавное повышение температуры в автоматическом режиме и избежать потерь определяемых элементов (например, кадмия, свинца и мышьяка).
- Применение в качестве тиглей прозрачных кварцевых стаканов, входящих в комплект поставки, упрощает процесс визуального контроля за процессом пробоподготовки.
- Совмещение в одном устройстве муфеля и электроплитки экономит рабочее пространство.
- Возможность одновременного выпаривания и озоления проб увеличивает производительность пробоподготовки.
- Установка и контроль температуры, а также высокая точность и равномерность поддержания температур снижают погрешность результатов анализа.
- Детали корпуса печи ПДП-Lab выполнены из нержавеющей стали, что допускает эксплуатацию ее в присутствии агрессивных паров кислот и увеличивает срок службы печи.
- Термостойкая керамическая подставка, встроенная в крышку печи, экономит рабочее пространство и позволяет устанавливать на нее горячие стаканы (тигли), вынутые из камеры озоления.
Методическое сопровождение печи ПДП-Lab
Программируемая двухкамерная печь ПДП-Lab проста в освоении и применении. В комплектацию печи входит руководство по эксплуатации, в котором подробно описана процедура работы печи (руководство по эксплуатации может быть выслано по электронной почте до приобретения печи). При освоении и применении печи проводятся консультации по электронной почте, телефону и skype. По желанию заказчика проводится обучение работе на печи через skype.
Для более успешного внедрения в практику лаборатории печи ПДП-Lab в базовый комплект ее поставки входит методическое пособие «Минерализация пищевых продуктов», где приведены сведения об особенностях и приемах минерализации пищевых продуктов и объектов окружающей среды в открытых системах при определении содержания токсичных элементов. Подробно рассмотрены способы пробоподготовки пищевых продуктов для определения содержания в них цинка, кадмия, свинца, меди и мышьяка, которые существенно сокращают время пробоподготовки.
Соответствие современным требованиям
- Методика аттестации печи ПДП-Lab входит в комплект поставки.
- Печь ПДП-Lab соответствует требованиям безопасности технических регламентов Таможенного союза ТР ТС 004/2011 и ТР ТС 020/2011.
Технические характеристики
Технические характеристики двухкамерной муфельной печи ПДП-Lab
| Диапазон рабочих температур: - камера озоления, °С - рабочая поверхность камеры выпаривания, °С |
200…750 70…400 |
| Точность задания температуры в рабочем пространстве камеры озоления печи, °С | 15 |
| Максимальное количество тиглей, загружаемых в камеру озоления без применения подставок для стаканчиков: - кварцевых стаканчиков V=20 cм3, шт. - кварцевых стаканчиков V=65 cм3, шт. с применением подставки для стаканчиков: - кварцевых стаканчиков V=20 cм3, шт. - кварцевых стаканчиков V=65 cм3, шт. |
20 7 12 6 |
| Максимальное количество тиглей, загружаемых в камеру выпаривания без применения подставок для стаканчиков: - кварцевых стаканчиков V=20 cм3, шт. - кварцевых стаканчиков V=65 cм3, шт. с применением подставки для стаканчиков: - кварцевых стаканчиков V=20 cм3, шт. - кварцевых стаканчиков V=65 cм3, шт. |
11 7 11 6 |
| Сопротивление изоляции цепей сетевого питания, МОм, не менее | 2,0 |
| Максимальное количество сохраняемых на пульте программ термообработки: - для камеры озоления - для камеры выпаривания |
16 16 |
| Максимальное число этапов термообработки в каждой программе | 9 |
| Максимальное время выполнения этапа термообработки | 9 ч 59 мин |
| Потребляемая мощность: - для камеры озоления, кВт, не более - для камеры выпаривания, кВт, не более |
0,4 0,8 |
| Габаритные размеры: - пульта управления, мм, не более - двухкамерной печи, мм, не более |
154х91х33 430х200х200 |
| Рабочие размеры: - камеры выпаривания, мм, не менее - камеры озоления, мм, не менее - объем камеры озоления, дм3, не менее |
278х41 278х68х80 1,4 |
| Масса, кг, не более | 5,5 |
| Средний срок службы, лет, не менее | 3 |
| Печь является восстанавливаемым, ремонтируемым изделием. | |
| Возможно использование фарфоровых и тиглей из других материалов для проведения термообработки различных объектов в печи. |
|
Комплектация
Комплектация двухкамерной муфельной печи ПДП-Lab
| Наименование | Количество, шт. |
| Двухкамерная печь | 1 |
| Пульт управления | 1 |
| Стаканчик кварцевый, V=20 cм3 (65 cм3) * | 18 (12) |
| Щипцы тигельные | 1 |
| Подставка под стаканчики для камеры выпаривания* | 1 |
| Подставка под стаканчики для камеры озоления* | 1 |
| Руководство по эксплуатации | 1 |
| Методика аттестации | 1 |
*Наличие в комплектации стаканчиков, а также их объем и количество согласовывается при заказе печи.
Подставки под стаканчики рассчитаны на размер стаканчиков, входящих в комплектацию печи.
