Лабораторные комбинированные рН-электроды
Назначение комбинированных рН-электродов
Электроды стеклянные комбинированные ЭСК-1 предназначены для измерений pH водных растворов и взвесей в широком диапазоне температур.
Описание
Описание комбинированных рН-электродов

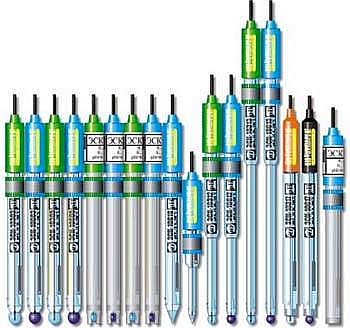

Электроды ЭСК-1 представляют собой конструкцию, объединяющую в одном корпусе измерительный стеклянный электрод и встроенный электрод сравнения. Измерительный электрод представляет собой электрохимический преобразователь активности ионов водорода в электрический потенциал, а электрод сравнения служит для создания опорного потенциала при проведении потенциометрических измерений
На верхнем торце электрода ЭСК-1 установлена пластмассовая втулка, внутри которой находится экранированный кабель, оснащенный разъемом, соединяющим электрод с иономером или рН-метром.
Измерение активности ионов водорода (pH) проводится методом прямой потен-циометрии, т.е. измерением потенциала электрода относительно собственного электрода сравнения.
Электроды ЭСК-1 выпускаются в двух модификациях ЭСК-103YZ и ЭСК-106YZ, которые в зависимости от назначения имеют различные конструктивные исполнения (YZ - конструктивное исполнение, где Y - 0 или 1; Z - от 1 до 9). Модификация ЭСК-103YZ выпускается в 14-и конструктивных исполнениях, модификация ЭСК-106YZ в 18-ти конструктивных исполнениях.
Технические характеристики
Технические характеристики комбинированных рН-электродов
Предельные значения линейного диапазона водородной характеристики электродов ЭСК-1 при температуре 20°С (при 25°С для ЭСК-103014), диапазон температуры анализируемой среды и электрическое сопротивление измерительного электрода соответствуют значениям, приведенным в таблице
Примечание - Верхний предел диапазона измерений pH указан для растворов с концентрацией ионов натрия не более 0,1 моль/дм3.
| Модификация, конструктивное исполнение |
Предельные значения pH линейного диапазона водородной характеристики |
Температура анализируемой среды,°С |
Электрическое сопротивление измерительного электрода, МОм |
Особенности конструкции (материал корпуса, характеристика встроенного электрода сравнения) |
Цена, руб. |
| ЭСК-10301, ЭСК-10302 |
0…14 | 20…100 | 400…800 | стеклянный; двухключевой, перезаполняемый | 5 900,00 |
| ЭСК-10303 | стеклянный; одноключевой, перезаполняемый | 5 900,00 | |||
| ЭСК-10304 | стеклянный; одноключевой, загущенный электролит (непроточный) |
5 900,00 | |||
| ЭСК-10305 | стеклянный; одноключевой, перезаполняемый с термодатчиком |
5 900,00 | |||
| ЭСК-10306 | 20…80 | 500…1000 | пластмассовый; двухключевой, перезаполняемый | 5 900,00 | |
| ЭСК-10307 | пластмассовый; одноключевой, перезаполнемый | 5 900,00 | |||
| ЭСК-10308 | пластмассовый; одноключевой, с загущенным электролитом (непроточный) |
5 900,00 | |||
| ЭСК-10309 | пластмассовый; одноключевой, перезаполняемый с встроенным термодатчиком |
5 900,00 | |||
| ЭСК-10312, ЭСК-10313 |
20…100 | стеклянный; одноключевой, перезаполняемый | 5 900,00 | ||
| ЭСК-10314 | 25…100 | стеклянный; одноключевой, перезаполняемый | 5 900,00 | ||
| ЭСК-10315 | 20…100 | 400…800 | стеклянный; одноключевой, перезаполняемый с резервуаром электрода сравнения |
5 900,00 | |
| ЭСК-10317 | 500…1000 | стеклянный; одноключевой, с загущенным электролитом (промышленный) |
5 900,00 | ||
| ЭСК-10601, ЭСК-10602 |
0…12 | 0…100 | 10…80 | стеклянный; двухключевой, перезаполняемый | 5 900,00 |
| ЭСК-10603 | стеклянный; одноключевой, перезаполняемый | 5 900,00 | |||
| ЭСК-10604 | стеклянный; одноключевой, с загущенным электролитом (непроточный) |
5 900,00 | |||
| ЭСК-10605 | стеклянный; одноключевой перезаполняемый с встроенным термодатчиком |
5 500,00 | |||
| ЭСК-10606 | 0…80 | 50…250 | пластмассовый; двухключевой перезаполняемый | 5 900,00 | |
| ЭСК-10607 | пластмассовый; одноключевой перезаполняемый | 5 900,00 | |||
| ЭСК-10608 | пластмассовый; одноключевой с загущенным электролитом |
5 900,00 | |||
| ЭСК-10609 | пластмассовый; одноключевой перезаполняемый с встроенным термодатчиком |
5 500,00 | |||
| ЭСК-10610 | 0…100 | 10…80 | стеклянный (конусная мембрана); одноключевой перезаполняемый |
6 725,00 | |
| ЭСК-10611 | 30…150 | стеклянный (конусная мембрана); одноключевой перезаполняемый |
5 900,00 | ||
| ЭСК-10612, ЭСК-10613 |
50…250 | стеклянный; одноключевой перезаполняемый | 5 900,00 | ||
| ЭСК-10614 | 100…400 | стеклянный; одноключевой перезаполняемый | 5 900,00 | ||
| ЭСК-10615 | 10…80 | стеклянный; одноключевой перезаполняемый с резервуаром электрода сравнения |
5 900,00 | ||
| ЭСК-10616 | 50…250 | стеклянный «ножевой для мяса» | 10 950,00 | ||
| ЭСК-10617 | стеклянный; одноключевой с загущенным электролитом (непроточный) промышленый |
5 900,00 | |||
| ЭСК-10619 | 20…80 | 500…1000 | пластмассовый (плоская мембрана); одноключевой перезаполняемый |
5 900,00 |
Потенциал измерительного электрода Е при температуре 20°С (при 25°С для ЭСК-103014) в буферном растворе с pH 1,64 относительно встроенного электрода сравнения соответствует значению, приведенному в таблице 2. Отклонение от значений, указанных в таблице 2, не превышает ±12 мВ.
Потенциал встроенного электрода сравнения Еср при температуре 20°С в растворе калия хлорида (концентрация 3 моль/дм3) относительно электрода сравнения хлорсеребряного насыщенного равен (10±5) мВ.
Значения координат изопотенциальной точки (рНи, Еи) соответствуют указанным в таблице 2. Допустимое отклонение от значений рНи не должно превышать +0,3 pH, от значений Еи - ±30 мВ.
| Модификация, конструктивное исполнение |
Координаты изопотенциальной точки |
Шифр изопотенциальной точки |
Потенциал измерительного электрода Е, мВ |
|
| рНи | Еи, мВ | |||
| ЭСК-10301 - ЭСК-10317* | 4,00 | 0 | 4 | 134 |
| ЭСК-10301 - ЭСК-10317* | 6,70 | 18 | 7 | 310 |
| ЭСК-10314 | 4,00 | 0 | 4 | 136 |
| ЭСК-10314 | 6,70 | 18 | 7 | 315 |
| ЭСК-10601 - ЭСК-10619 | 4,00 | 0 | 4 | 134 |
| ЭСК-10601 - ЭСК-10617 | 6,70 | 18 | 7 | 310 |
Нестабильность потенциала встроенного электрода сравнения за 8 часов работы не превышает ±0,5 мВ.
- Электрическое сопротивление встроенного электрода сравнения от 2 до 20 кОм.
- Скорость истечения электролита через электролитический ключ при температуре 20°С от 0,1 до 3 см3/сут.
- Крутизна водородной характеристики электрода St в линейной части кривой по абсолютной величине не менее, мВ/pH:
- 54,0 при 5°С (для ЭСК-10601…ЭСК-10619);
- 57,0 при 20°С (кроме ЭСК-10314);
- 58,0 при 25°С (для ЭСК-10314);
- 67,3 при 80°С (для ЭСК-10617 и ЭСК-10317) и 68,7 (для остальных электродов). - Отклонение водородной характеристики от линейности в диапазоне значений pH, указанных в таблице 1, не превышает ±0,2 pH при температуре раствора 20°С (или 25°С для ЭСК-103014).
- Электрическое сопротивление изоляции электродов при 20°С и относительной влажности не более 80 % не менее 1012 Ом.
- Габаритные размеры электродов:
- диаметр - от 6 до 12 мм (диаметр резервуара встроенного электрода сравнения - от 12 до 26 мм);
- длина - от 130 до 245 мм. - Масса (с кабелем) не более 120 г.
- Электрод является невосстанавливаемым однофункциональным изделием.
- Вероятность безотказной работы за 1000 часов не менее 0,95.
- Рабочие условия эксплуатации электродов:
- температура окружающего воздуха - от 10°С до 35°С;
- относительная влажность воздуха - до 80 % при 25°С;
- атмосферное давление - от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.).
Комплектация
Комплектация комбинированных рН-электродов
- сам электрод (например, ЭСК-10603/7 или ЭСК-10609);
- паспорт электрода.
