Угломер типа 2 с отсчетом по нониусу 0…360°, 2'

Назначение угломера тип 2

Угломер типа 2 - это измерительный инструмент, предназначенный для определения наружных и внутренних углов деталей машин и изделий в условиях производства. Он широко применяется в машиностроительной, станкостроительной и других отраслях промышленности.
Основная задача угломера типа 2 - измерение плоских углов контактным методом. Угломер тип 2 используется для контроля геометрии деталей, настройки оборудования, проверки соответствия изделий техническим требованиям.

Описание

Описание угломера тип 2

Угломер тип 2 позволяет работать с

• наружными углами в диапазоне от 0° до 320° или до 360° (в зависимости от модели);
• внутренними углами в диапазоне от 40° до 150° или до 180°

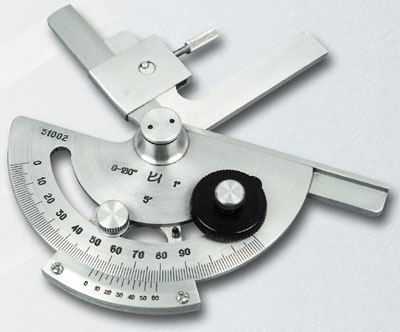

Угломер тип 2 смонтирован на основании, жёстко скреплённом с линейкой. По дуге основания перемещается сектор, несущий нониус - дополнительную шкалу для повышения точности измерений. К сектору посредством зажима может быть прикреплён угольник или линейка (входят в комплект), которые могут перемещаться по грани сектора и фиксироваться в требуемом положении стопорным винтом. Линейка угломера тип 2 при помощи зажима может прикрепляться и к короткой стороне угольника.
Точная установка при измерении углов обеспечивается микроподачей - механизмом, позволяющим плавно регулировать положение сектора путём вращения гайки с накаткой, расположенной с тыльной стороны угломера. Фиксирование осуществляется стопорным устройством.
Отсчёт производится по шкале основания (количество целых делений слева от нуля нониуса) и нониусу (число интервалов до штриха, совпадающего с нулём основной шкалы).

Технические характеристики

Технические характеристики угломера тип 2

• значение отсчёта по нониусу - 2 минуты (2');
• цена деления шкалы основания - 1 градус;
• предел допускаемой погрешности - ±2 минуты;
• полный средний срок службы - не менее 8 лет;
• габаритные размеры - примерно 153×147×30 мм;
• масса - не более 0,345 кг.

Условия эксплуатации угломера тип 2: температура окружающего воздуха от +10°C до+40 °C, относительная влажность воздуха не более 80% при температуре25°C.

Комплектация

Комплектация угломера тип 2

• угломер тип 2;
• футляр;
• паспорт
