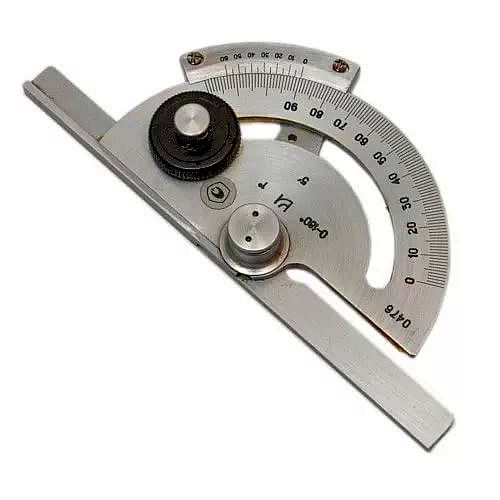

5УМ. Угломеры с нониусом
Угломер с отсчетом по нониусу 0…180°, 5'
Цена 29.900,00 руб
Назначение угломера 5УМ
Угломер 5УМ - это механический инструмент с нониусом, предназначенный для прямых измерений наружных углов от 0° до 180° контактным методом. Он широко применяется в различных отраслях промышленности, а также для разметочных работ на плоскости.
Описание
Описание угломера 5УМ
Принцип действия угломера 5УМ
Принцип действия угломера 5УМ механический.
Измерение основано на совмещении линейки основания и подвижной линейки угломера 5УМ с измеряемыми поверхностями. Размер угла определяется путём непосредственного отсчёта показаний по шкале угломера и нониусу.
Конструкция угломера 5УМ
Угломер 5УМ состоит из следующих элементов:
- основание в виде полудиска с угловой шкалой;
- сектор с нониусом;
- подвижная линейка со съёмным угольником;
- микрометрическая подача для точной установки;
- стопорный винт для фиксации размера.
Особенности использования угломера 5УМ
- Для измерения углов менее 90° используется съёмный угольник, закреплённый на подвижной линейке.
- При измерении углов более 90° съёмный угольник не применяется, но к показаниям угломера необходимо прибавить 90°.
- Микрометрическая подача позволяет точно установить угломер на измеряемый угол.
- Стопорный винт фиксирует размер после измерения.
Перед началом каждого измерения требуется проверка угломера на поверочной плите
Технические характеристики
Технические характеристики угломера 5УМ
| Параметр | Значение |
| Пределы измерений | 0…180° |
| Значение отсчета по нониусу: | 5' |
| Пределы измерений | 0…180° |
| Предел допускаемой погрешности угломеров как при незатянутом, так и при затянутом стопоре при температуре окружающего воздуха (20±5) °С и относительной влажности до 80% |
±5’ |
| Средняя наработка на отказ, не менее | 18000 условных измерениий |
| Полный средний срок службы, не менее | 8 лет |
| Габаритные размеры, мм | 140x18x126 |
| Масса, кг | 0,2 |
Номер в Госреестре средств измерений РФ
317-00
