2374 INSIZE Универсальный угломер с нониусом
Угломер нониусный 0-320°; ±2'
(первичная поверка - 3.500 руб.)
(первичная поверка - 3.500 руб.)
Цена 21.600,00 руб
Назначение угломера нониусного INSIZE 2374
INSIZE 2374 — это серия нониусных угломеров, предназначенных для измерения внутренних и внешних углов контактным методом. Модель INSIZE 2374-320 является наиболее распространённой в этой линейке.
Описание
Описание угломера нониусного INSIZE 2374

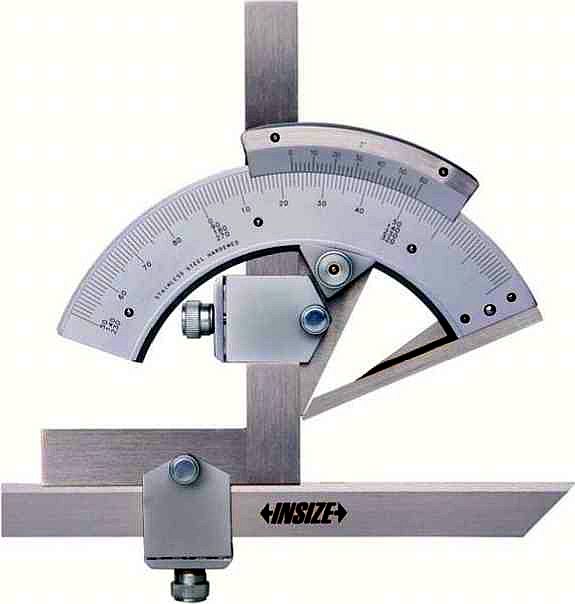

Угломер INSIZE 2374 состоит из полукруглого лимба с угловой шкалой, сектора с нониусом, угольника со съёмной линейкой и стопорного винта. Принцип действия угломеров INSIZE 2374 в зависимости от модификаций основан на совмещении линейки и основания с измеряемыми поверхностями и непосредственном отсчете показаний размера измеряемого угла по шкалам основания и нониуса.
Модель INSIZE 2374-320 внесена в Госреестр средств измерений РФ под номером 94898-25.
Применение угломера нониусного INSIZE 2374
Угломер INSIZE 2374 используется в различных областях, где требуется точное измерение углов, например в машиностроении, строительстве, металлообработке и других производственных процессах.
Технические характеристики
Технические характеристики угломера нониусного INSIZE 2374
Метрологические и технические характеристики угломеров INSIZE 2374
| Диапазон измерений наружных углов, ° | 0…320 |
| Диапазон измерений внутренних углов, ° | 0…320 |
| Отсчет по нониусу, ' | 2 |
| Пределы допускаемой абсолютной погрешности, ' | ±2 |
| Параметр шероховатости измерительной поверхности Ra по ГОСТ 2789-73, мкм, не более |
0.2 |
Допуск плоскостности, прямолинейности и параллельности измерительных поверхностей угломеров INSIZE 2374
| Длина измерительных поверхностей, мм |
Допуск плоскостности и прямолинейности, мкм, не более |
Допуск отклонения от параллельности, мкм, не более |
| От 0 до 100 включ. | 3 | 6 |
| Св. 100 до 150 включ. | 4 | 8 |
| Св. 150 до 200 включ. | 5 | 10 |
| Св. 200 до 600 | 6 | 12 |
Основные технические характеристики угломеров INSIZE 2374
| Модификация угломеров |
Габаритные размеры, мм, не более |
Длина измерительных поверхностей, мм |
Масса кг, не более |
||
| Длина | Ширина | Высота | |||
| 2372-360 | 150 | 14 | 124 | - | 0,34 |
Условия эксплуатации угломеров INSIZE 2374
| Температура окружающего воздуха, °С | от +15 до +25 |
| Относительная влажность воздуха, %, не более | 80 |
Первичная поверка - 4.000 руб.
Номер в Госреестре средств измерений РФ
71604-18
