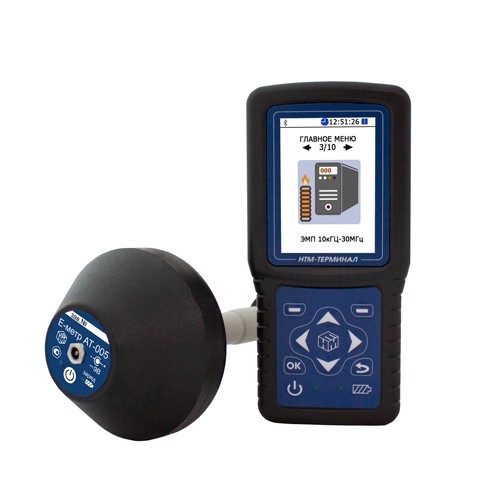

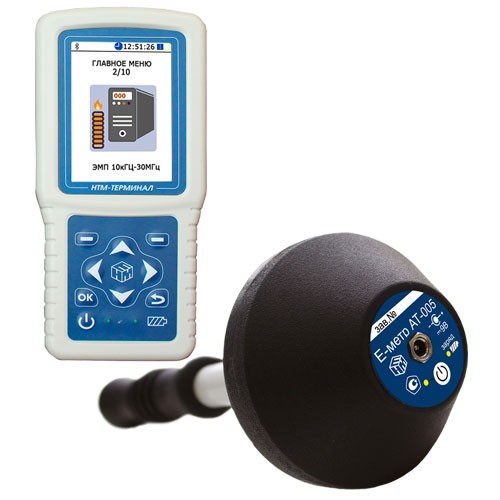

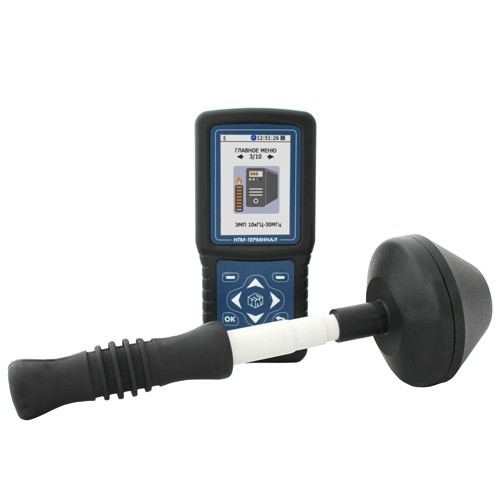

Е-метр АТ-005 предназначен для измерений средних квадратических значений напряженности электрического поля в диапазоне частот от 10 кГц до 30 МГц в режиме непрерывного генерирования.
Результат измерения отражается на экране блока управления и индикации НТМ-Терминал.
Блок НТМ-Терминал это многофункциональный прибор, позволяющий выбрать:
В измерителе Е-метр АТ-005 для управления антенной-преобразователем АП-Е и отображения результатов измерений можно использовать любой ПК (Notebook, планшет и пр.) с предустановленным на нем ПО «НТМ-ЭкоМ».
Измерители Е-метр АТ-005 могут применяться для контроля окружающей среды в части электромагнитных излучений
Наименование характеристики | Значение | |
Диапазон частот, МГц | 0,01…0,03 | 0,03…30 |
Диапазон измерений средних квадратических значений напряжённости электрического поля, В/м |
50…1500 | 3…500 |
Диапазон показаний средних квадратических значений напряжённости электрического поля, В/м |
3…5000 | 3…500 |
Пределы допускаемой относительной погрешности измерений средних квадратических значений напряжённости электрического поля, % |
±30 | ±30 |
Наименование характеристики | Значение |
Электропитание АП-Е от аккумуляторного элемента питания типоразмера ААА напряжением 1,2 В и емкостью не менее 0,7 А/ч, шт. |
3 |
Электропитание блока НТМ-Терминал от аккумуляторного элемента питания типоразмера АА напряжением 1,2 В и емкостью не менее 1,8 А/ч, шт. |
3 |
Время непрерывной работы без подзарядки аккумуляторов, ч, не менее | 3 |
Электропитание блока НТМ-Терминал от аккумуляторного элемента питания типоразмера АА напряжением 1,2 В и емкостью не менее 1,8 А/ч, шт. |
5 |
Масса, г, не более - АП-Е - блок НТМ-Терминал |
320 430 |
Габаритные размеры АП-Е (длина × диаметр), мм, не более | 500 × 100 |
Габаритные размеры блока НТМ-Терминал (длина × ширина × высота), мм, не более: | 200×110×85 |
Срок службы, лет, не менее | 5 |
Наименование | Обозначение | Кол-во |

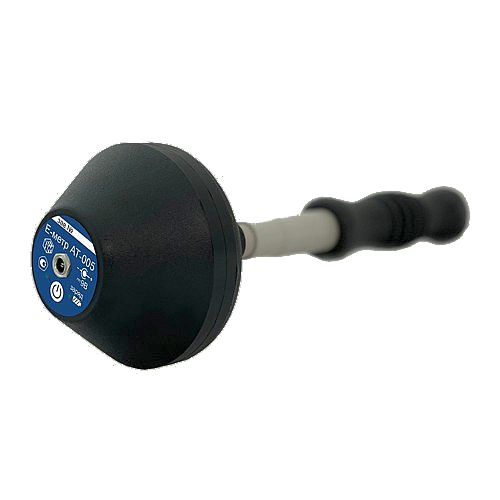

− антенна-преобразователь АП-Е | БВЕК.431440.010 АП | 1 |
− блок управления и индикации | БВЕК.431440.010 БУИ | 1* |
Устройство зарядное | – | 1 |
Компакт-диск с ПО «НТМ-ЭкоМ» | – | 1 |
Сумка укладочная | – | 1 |
Руководство по эксплуатации | БВЕК.431440.010 РЭ | 1 |
Формуляр | БВЕК.431440.010 ФО | 1 |
Методика поверки | БВЕК.431440.010 МП | 1 |
Примечание – * поставляется по заказу |
Возможна гибкая система выбора необходимых комплектаций в зависимости от решаемых задач:
Наименование | Диапазон частот | Цена |
Блок управления и индикации результатов измерения «НТМ-Терминал»* |
должен использоваться вместе с антенными преобразователями |
47 000 |
ВЕ-метр модификации: «50 Гц» | от 48 до 52 Гц | 66 500 |
ВЕ-метр модификации: «АТ-004» | от 5 Гц до 400 кГц | 78 500 |
Е-метр АТ-005 | от 10 кГц до 30 МГц | 87 500 |
П3-34 АП3-34 Е УКВ | от 30 до 300 МГц | 37 500 |
П3-34 АП3-34 Н УКВ | от 30 до 50 МГц | 37 500 |
П3-34 АП3-34 СВЧ | от 300 МГц до 18 ГГц | 70 000 |
* – цвет корпуса отличатется в зависимости от цвета поставки фирмы-производителя корпусов |
|
