Ротаметры Модель 679
Ротаметры Модель 679 для аспираторов ПА-300М, М822, АПВ-4
Описание
Предназначены для измерения расхода газов в аппаратах ингаляционного наркоза и в других изделиях, таких как :
- Аспиратор ПА-300М
- Аспиратор М.822
- Аспиратор АПВ-4
Основными элементами ротаметра являются ротаметрическая трубка, с нанесенной на ней шкалой и поплавок . Уплотнение по наружному диаметру трубки в верхнем и нижнем концах достигается за счет резиновых прокладок.
Принцип действия ротаметра основан на восприятии поплавком, перемещающимся в ротаметрической трубке, динамического напора проходящего снизу вверх потока газа. При подъеме поплавка проходной зазор между наибольшим диаметром поплавка и внутренним диаметром трубки увеличивается, а перепад давления уменьшается. Когда перепад давления становится равным весу поплавка, приходящемуся на единицу площади его поперечного сечения, наступает равновесие , при этом каждому поло- жению поплавка соответствует определенное значение расхода

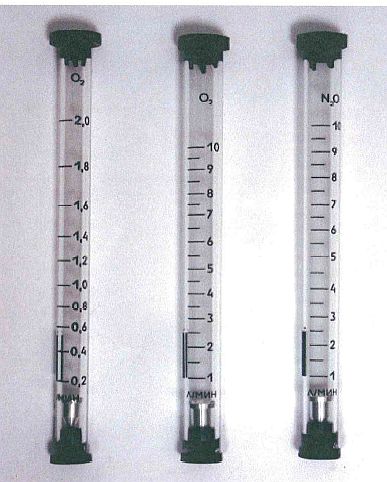

В зависимости от диапазона измеряемых расходов и вида газа ротаметры имеют шесть следующих модификаций: О2 10; О2 2; N2O 10; 1; 20; 40.
Выпускаются по техническим условиям ТУ 64-1-0801-256-80
Технические характеристики
| Обозначение модификации ротаметра |
Газ | Диапазон измерения, л/мин | Цена деления, л/мин | Пределы допускаемой приведенной погрешности, % от верхнего предела измерений |
Цена с НДС, руб. |
| О2 10 | кислород | 1…10 | 0,5 | ± 4 | 8 210,00 |
| О2 2 | кислород | 0,2…2 | 0,2 | ± 6 | 8 210,00 |
| N2O 10 | закись азота | 1…10 | 0,5 | ± 4 | 8 210,00 |
| 1 | воздух | 0,2…1 | 0,1 | ± 7 | 8 210,00 |
| 20 | воздух | 1…20 | 1 | ± 5 | 8 210,00 |
| 40 | воздух | 20…40 | 5 | ± 5 | 16 300,00 |
Габаритные размеры
| Обозначение модификации ротаметра | Диаметр, мм | Длина, мм |
| О2 2; О2 10; N2O 10 | 20 ± 1 | 195 ± 3 |
| 1 | 8±1 | 140±3 |
| 20;40 | 8±1 | 140±3 |
Вариация показаний, %, не более предела допускаемой приведенной погрешности
| Масса, кг, не более | 0,1 |
| - температура окружающего воздуха, °С | 10…35 |
| - относительная влажность, % | 80 при t 25°С |
| Средний срок службы, лет, не менее | 5 |
| Средняя наработка на отказ, циклов, не менее | 150 000 |
Комплект поставки
В комплект поставки каждого ротаметра входят:
- Ротаметр;
- Руководство по эксплуатации;
- Методика поверки.
