ИСЭР–02

Назначение индикатора для проверки заземления ИСЭР-02

Индикатор состояния электророзеток ИСЭР-02 предназначен для проверки наличия защитного заземления в розетках трёхпроводной сети 220 В 50 Гц (евророзетках) в производственных и бытовых условиях.

Описание

Описание индикатора для проверки заземления ИСЭР-02

Основные функции индикатора для проверки заземления ИСЭР-02

• световая индикация, показывающая к каким гнездам розетки подведе-ны "фаза" и "нуль;"
• звуковая сигнализация, оповещающая об отсутствии защитного за-земления в электророзетке.

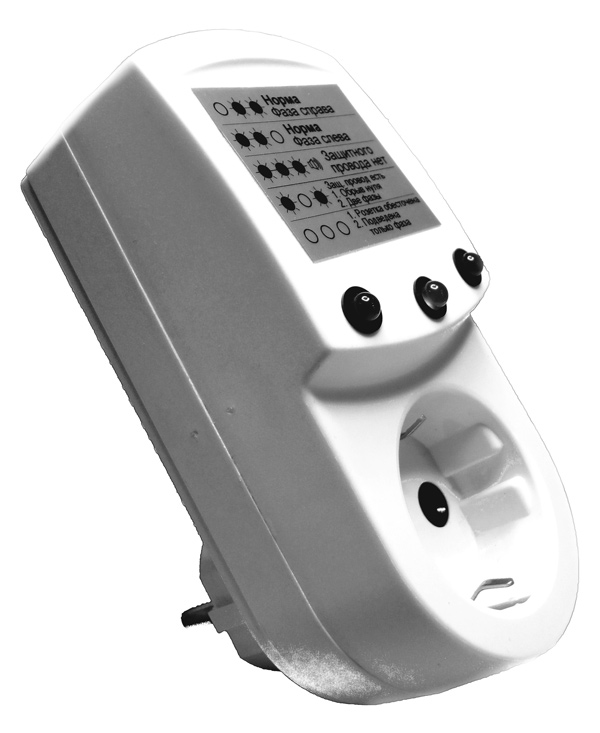

Конструктивно индикатор ИСЭР-02 представляет собой устройство световой и звуковой сигнализации в пластмассовом корпусе, имеющем встроенную евровилку. В верхней части корпуса расположены:

• два красных светодиода положения фазы;
• зеленый светодиод индикации наличия напряжения сети;
• встроенная евророзетка.

При отсутствии (обрыве) провода защитного заземления светятся все 3 светодиода и звучит прерывистый сигнал.
Евророзетка используется для расширения функциональных возможностей индикатора путём подключения через неё дополнительных устройств (контроля УЗО, индикатора напряжения сети), поставляемых опционально

Индикатор состояния электророзеток ИСЭР-02 соответствует нормам и требованиям ГОСТ 27570.0-87.

Технические характеристики

Технические характеристики индикатора для проверки заземления ИСЭР-02

Условия эксплуатации индикатора состояния электророзеток ИСЭР-02

• температура воздуха от +10 °C,
• относительная влажность до 80% при 25 °C,
• атмосферное давление 86–106 кПа.

Комплектация

Комплектация индикатора для проверки заземления ИСЭР-02

• индикатор ИСЭР-02,
• руководство по эксплуатации
• паспорт
